Superstructure rotative pour le chargement de bateaux, en Allemagne

Projet Client

Bureau d'Etudes Ingenieurbüro Ehlenz
Beckingen, Allemagne
www.ibehlenz.de

La superstructure rotative est mobile dans la direction horizontale et est utilisée pour charger des bateaux.

Le bureau d'études Jürgen Ehlenz, un client de longue date de Dlubal Software, a été chargé de mener l'analyse structurale de la structure en acier, de recalculer la superstructure et de lui concevoir un renforcement. L'étude technique avait pour but de déterminer si une augmentation de la capacité portante de la superstructure était possible.

Structure

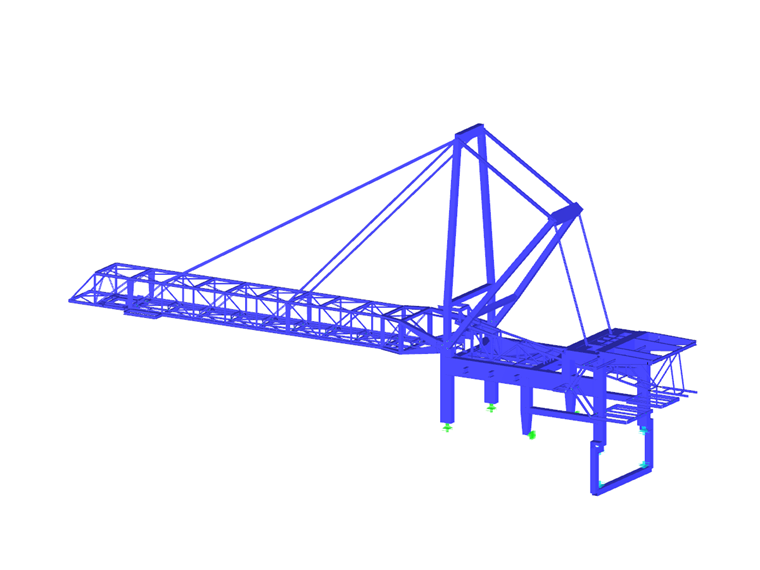

La flèche, d'une longueur totale d'environ 38 m, peut être levée et baissée. La structure a les dimensions suivantes :

  • Longueur: 60 m
  • Largeur: 12 m
  • Hauteur: 30 m

Construction

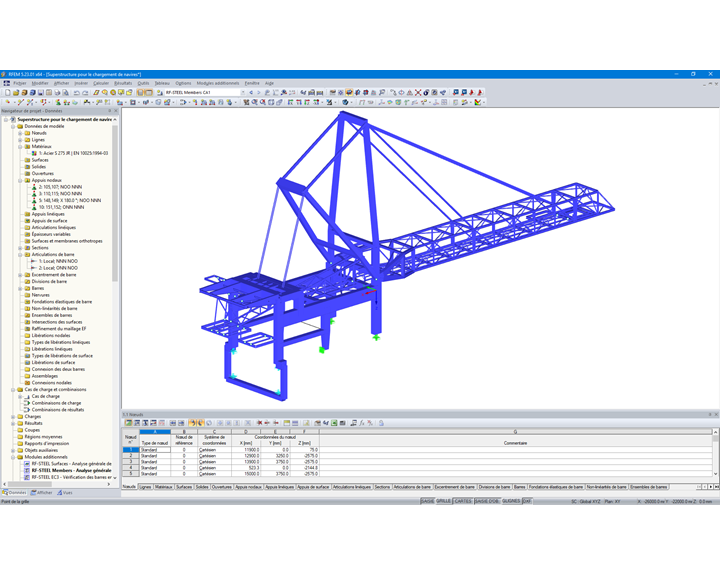

La structure calculée est composée de 779 barres, dont 113 sections différentes. La plupart des sections ont étés dimensionnées dans SHAPE-THIN.
