Superestructura giratoria para cargador de muelle, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

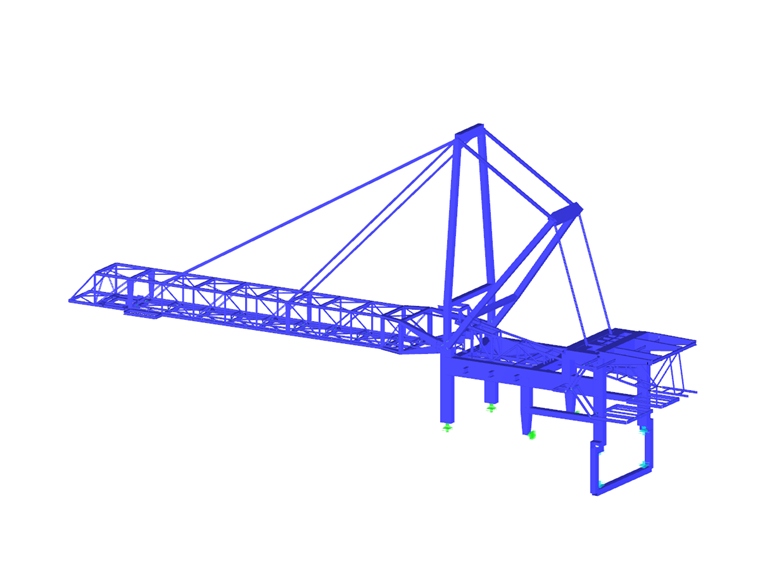

La superestructura giratoria en sentido horizontal es utilizada para cargar barcos.

Ingeniería estructural Ingenieurbüro Ehlenz, Beckingen, Alemania
www.ibehlenz.de

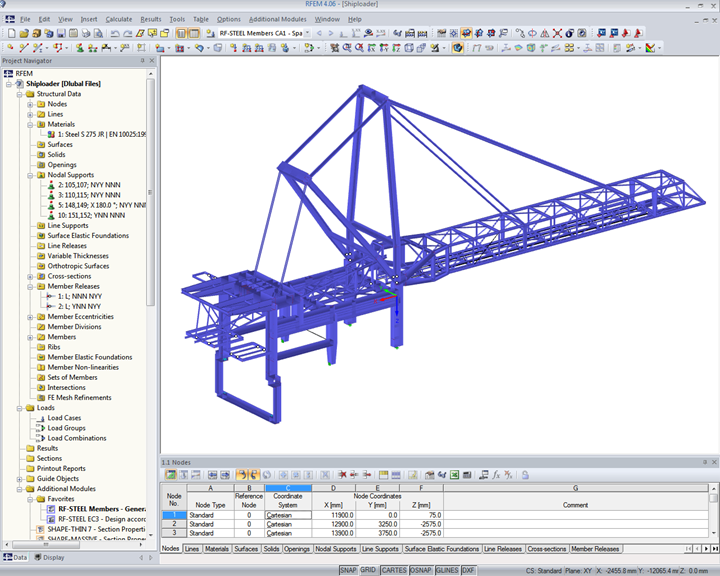

Modelo

El brazo se puede levantar y bajar contando con una longitud total de aproximadamente 38 m.

En total, la estructura de acero tiene una longitud de 60 m, 12 m de ancho y 30 m de altura.

La oficina de ingeniería Jürgen Ehlenz, cliente desde hace muchos años de Dlubal Software, fue la responsable del análisis estructural incluyendo el recálculo de la superestructura para una capacidad de transporte incrementada y el diseño del refuerzo necesario.

sistema estático

El brazo se puede levantar y bajar contando con una longitud total de aproximadamente 38 m.

La estructura tiene las siguientes dimensiones:

  • Longitud: 60,0 m
  • Anchura: 12,0 m
  • Altura: 30,0 m

Cálculo

La estructura calculada consta de 799 barras, incluyendo 113 secciones diferentes.

La mayoría de las secciones se han determinado en SHAPE-THIN.
