Oberwagen Schiffsbelader
Kundenprojekt
Der horizontal verfahrbare Oberwagen dient der Beladung von Schiffen.
| Tragwerksplanung |
Ingenieurbüro Ehlenz, Beckingen ibehlenz.com |

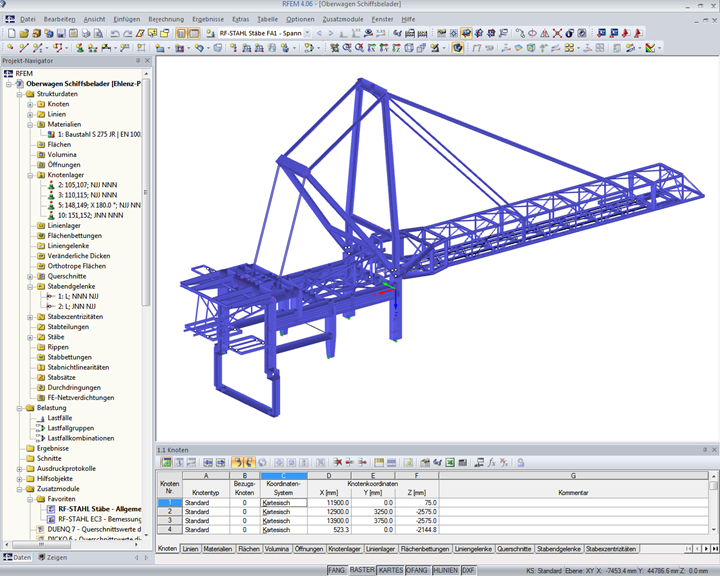

Modell
Der Ausleger ist heb- und senkbar und besitzt eine Gesamtlänge von ca. 38,0 m.
Die Stahlkonstruktion ist ca. 60 m lang, 12 m breit und 30 m hoch.
Der langjährige Dlubal-Kunde Ingenieurbüro Ehlenz aus Beckingen hat die Neuberechnung des Oberwagen für erhöhte Förderleistung und Auslegung der erforderlichen Ertüchtigungen geführt.

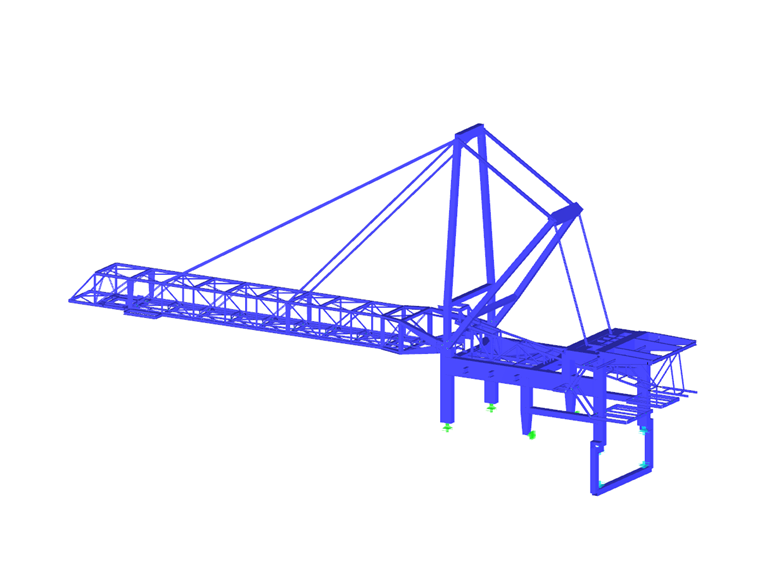

Konstruktion
Der Ausleger ist heb- und senkbar und besitzt eine Gesamtlänge von ca. 38,0 m.
Die Abmessungen der Konstruktion sind ca.:
- Länge: 60,0 m
- Breite: 12,0 m
- Höhe: 30,0 m
Berechnung
Die berechnete Struktur besteht aus 799 Stäben mit 113 verschiedenen Querschnitten.
Die Querschnitte wurden zum großen Teil mit dem Zusatzmodul DUENQ ermittelt.
