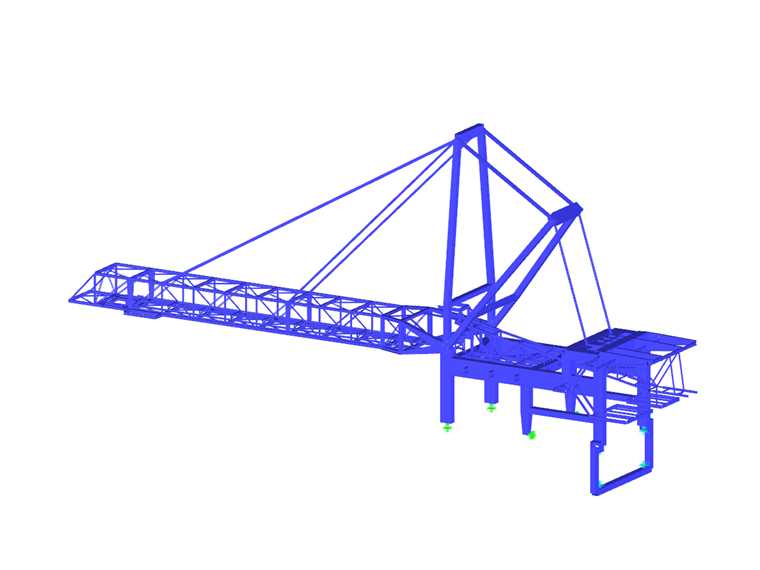

Superestrutura móvel de carregador de barcos, Alemanha

Projeto de cliente da Dlubal

Planeamento estrutural Gabinete de engenharia Jürgen Ehlenz
Beckingen, Alemanha
www.ibehlenz.de

A superestrutura com mobilidade na horizontal tem como função o carregamento de barcos.

O gabinete de engenharia Jürgen Ehlenz, um cliente da Dlubal já de longa data, recalculou a superestrutura com o intuito de aumentar a capacidade de transporte e dimensionou os reforços necessários.

Estrutura

A lança pode ser levantada ou baixada e tem um comprimento aproximado de 38 m. A estrutura tem as seguintes dimensões:

  • Comprimento: 60 m
  • Largura: 12 m
  • Altura: 30 m

Dimensionamento

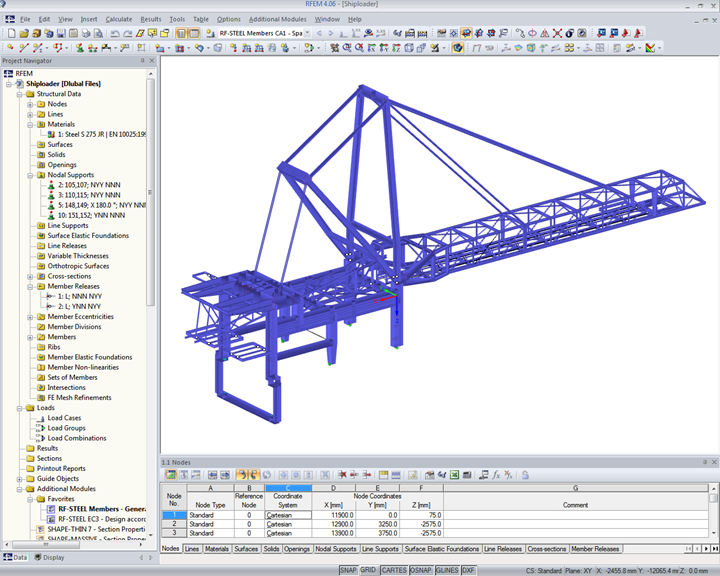

A estrutura calculada é constituída por 799 barras com um total de 113 diferentes secções transversais.
A maior parte das secções transversais foi determinada no SHAPE‑THIN.
