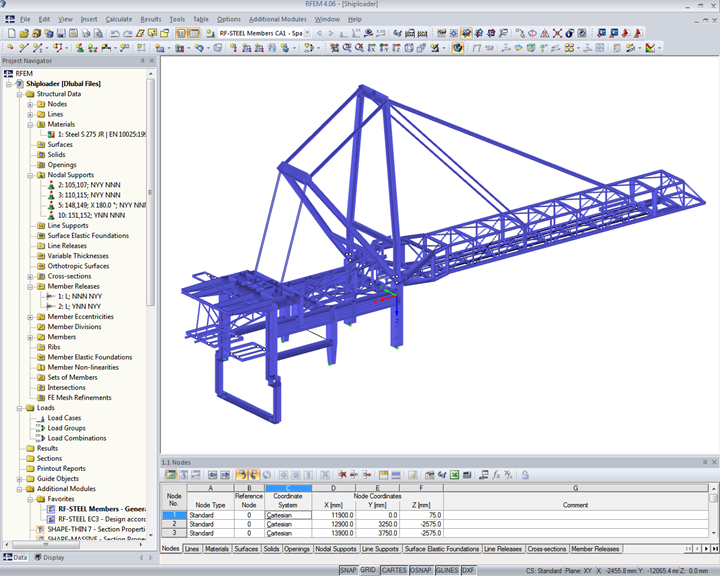

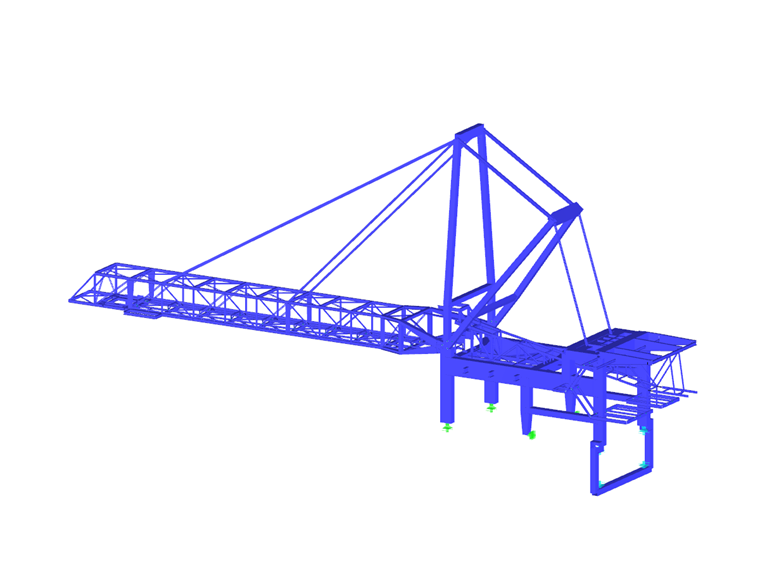

Obrotowa część nadziemna dźwigu portowego, Niemcy

Obrotowa nadbudówka ładowarki węgla może być przesuwana w kierunku poziomym.

Ramię może być podnoszone i opuszczane i posiada długość całkowitą wynoszącą około 38 m.

Ogólnie, konstrukcja ma 60 m długości, 12 m szerokości i 30 m wysokości.

Wieloletni klient Dlubal Software, biuro inżynierskie Jürgen Ehlenz, był odpowiedzialny za przeprowadzenie analizy statyczno-wytrzymałościowej konstrukcji stalowej, z uwzględnieniem ponownych obliczeń nadbudowy ze względu na zwiększenie wydajności podawania materiału i obliczenie wymaganego wzmocnienia.

Konstrukcja

Ramię może być podnoszone i opuszczane i posiada długość całkowitą wynoszącą około 38 m.

Wymiary konstrukcji wynoszą w przybliżeniu:

  • Długość: 60,0 m
  • Szerokość: 12,0 m
  • Wysokość: 30,0 m

analiza

Zwymiarowana kosntrukcja składa się z 799 prętów obejmujących 113 róznych przekrojów.

Więlszość przekrojów została obliczona w SHAPE THIN.

Statyka i konstrukcja Biuro inżynierskie Ehlenz, Beckingen
ibehlenz.com


Specyfikacja projektu

Dane modelu

Liczba węzłów 523
Liczba linii 983
Liczba prętów 978
Ilość przypadków obciążenia 1
Ciężar całkowity 113,066 t
Wymiary (metryczne) 60,350 x 11,550 x 28,850 m
Wymiary (imperialne) 198 x 37.89 x 94.65 feet
Wersja programu 5.19.01
