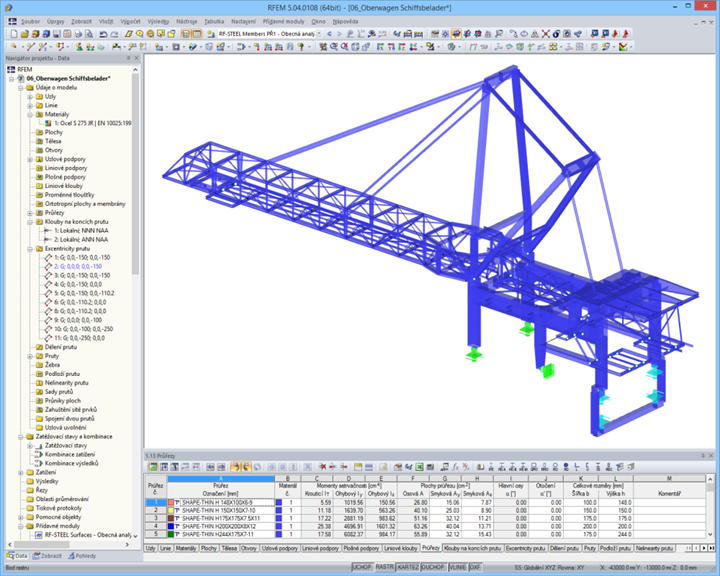

Otáčivá konstrukce pro nakládání lodí, Německo

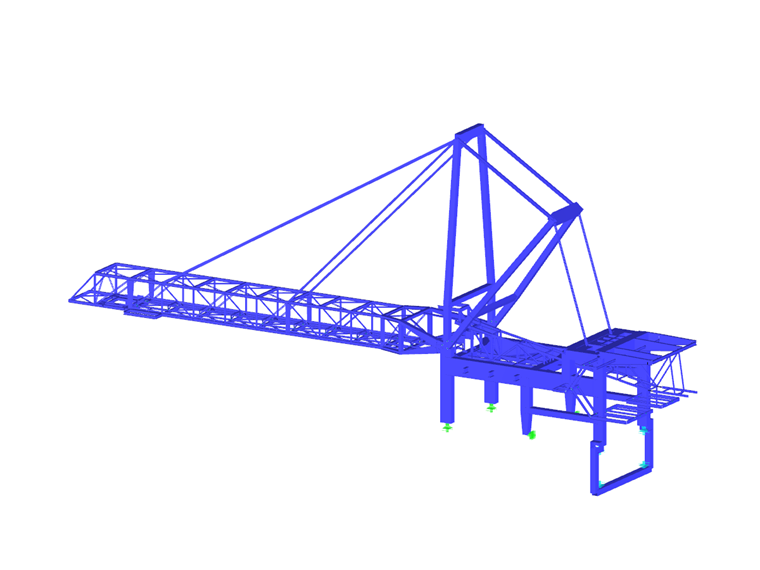

Otáčivá konstrukce, která se pohybuje ve vodorovné rovině, se využívá k nakládání lodí.

Výložník lze zvedat a spouštět a jeho celková délka je přibližně 38 m.

Ocelová konstrukce dosahuje zhruba 60 m délky, 12 m šířky a 30 m výšky a obsahuje 799 prutů 113 různých profilů.

Výpočty byla pověřena projektová kancelář Ehlenz z německého města Beckingen, dlouholetý zákazník naší společnosti Dlubal Software. Jejím úkolem bylo provést statickou analýzu ocelové konstrukce, přepočítat horní otáčivou konstrukci pro zvýšenou přepravní kapacitu a navrhnout nezbytné zpevnění.

Konstrukce

Výložník lze zvedat a spouštět a jeho celková délka je přibližně 38 m.

Konstrukce má následující rozměry:

  • Délka: 60,0 m
  • Šířka: 12,0 m
  • Výška: 30,0 m

Výpočet

Počítaná konstrukce obsahuje 799 prutů 113 různých profilů.

Průřezy se stanovily převážně pomocí samostatného programu SHAPE-THIN.

Statika a konstrukce Ingenieurbüro Ehlenz, Beckingen
ibehlenz.com


Specifikace projektu

Údaje o modelu

Počet uzlů 523
Počet linií 983
Počet prutů 978
Počet zatěžovacích stavů 1
Celková hmotnost 113,066 t
Rozměry (metrické) 60,350 x 11,550 x 28,850 m
Rozměry (imperiální) 198 x 37.89 x 94.65 feet
Verze programu 5.19.01
