艺术项目 "Solhjul"，丹麦吉弗
客户项目

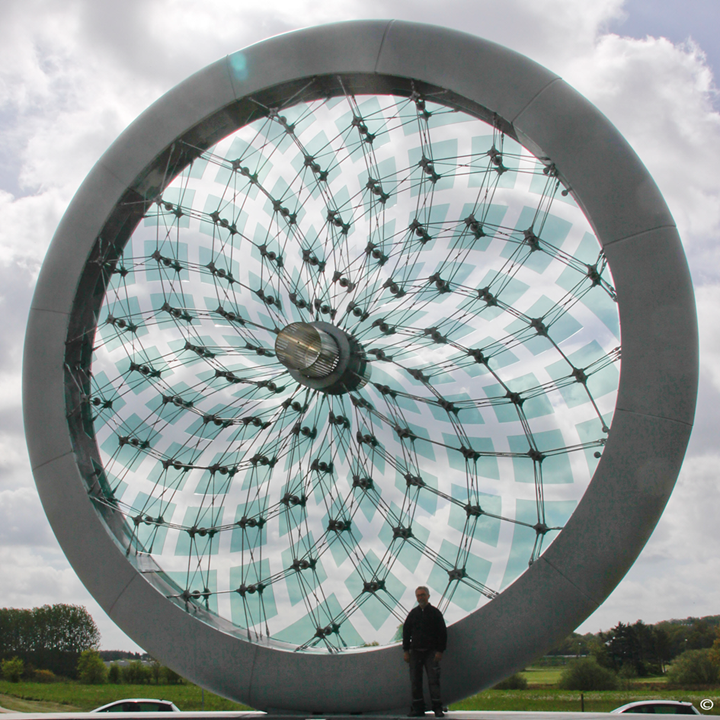

2015年5月，艺术项目“ Solhjul”（英语： 太阳轮）由艺术家Bo Karberg正式开放。 高度为12m的车轮位于丹麦Give的一个交通圈的中心岛上。 现在它是该镇的新标志。
| 结构设计 |
施密特尼尔森ApS Fau BaustatikIngenieurbüroFRI 丹麦欧登塞 www.schmidtnielsen.dk |
| 艺术家 |
Bo Karberg Klippinge, Denmark www.bokarberg.dk |
| 投资商 |
Foreningen Skulpturby Give, Denmark www.skulpturby.dk |

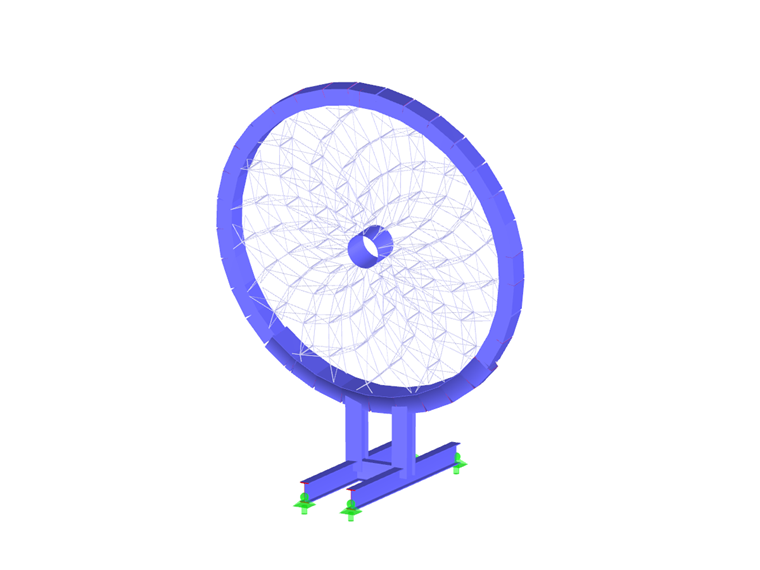

模型
灵感
在创建艺术品时，艺术家Bo Karberg的灵感来自于具有5,000年历史的盘式滚轮。 它于1948年在吉夫（Give）附近的皮尔克莫森（Pilkmosen）发现。 盘式轮被认为是欧洲最古老的轮，位于哥本哈根的丹麦国家博物馆。
建造商

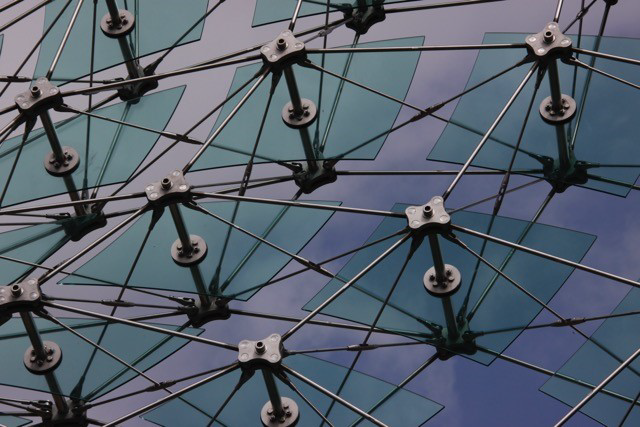

“太阳轮”的外圈由钢制成，并覆盖有玻璃钢外壳，内网由预应力不锈钢拉杆组成。 玻璃板被集成到栅格结构中，类似于巴黎卢浮宫的玻璃金字塔。
车轮直径为11.0 m。 车轮在底部固定在一个具有以下尺寸的地基中：wxhxd = 4.0 mx 7.0 mx 2.5 m。
内网由7,405个部分组成-直径为12至40 mm的圆钢。
该雕塑由欧盟，丹麦食品，农业和渔业部以及众多个人和公司资助。

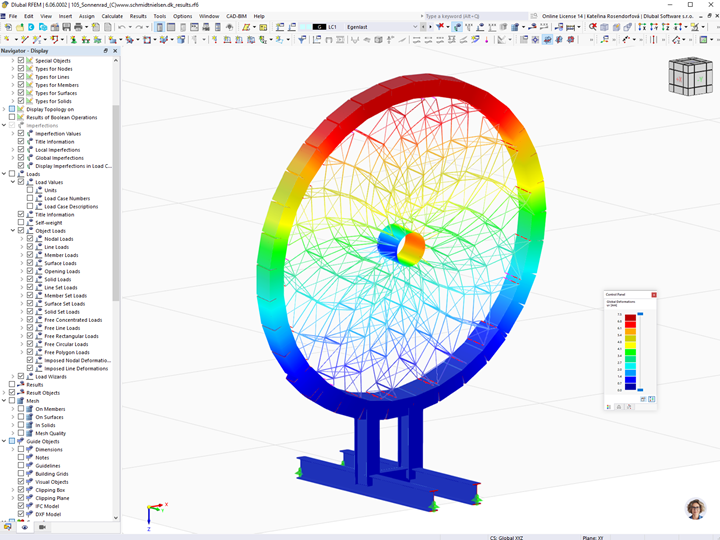

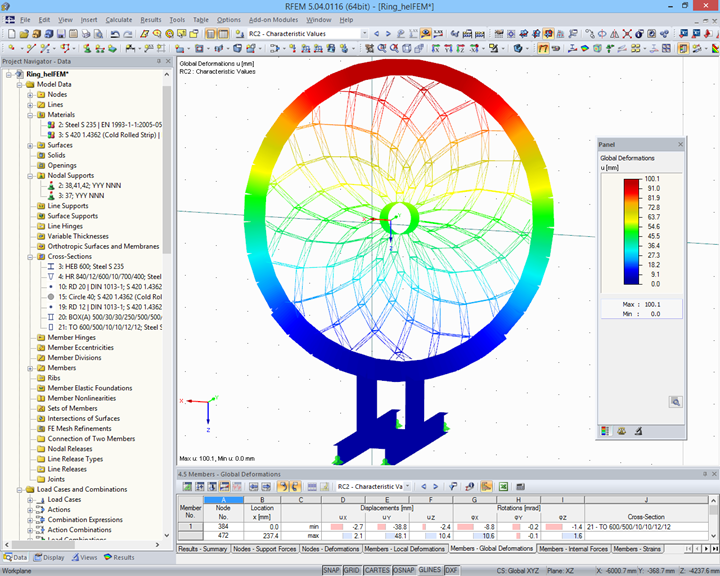

工程师Martin Schmidt-Nielsen说： “艺术项目“ Solhjul”是使用RSTAB和RFEM设计的。 Dlubal的大力支持为我们的成功做出了贡献。”
在www.solhjul.dk上可以找到更多关于雕塑的信息。
