Umělecká plastika „Solhjul“ v Give, Dánsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

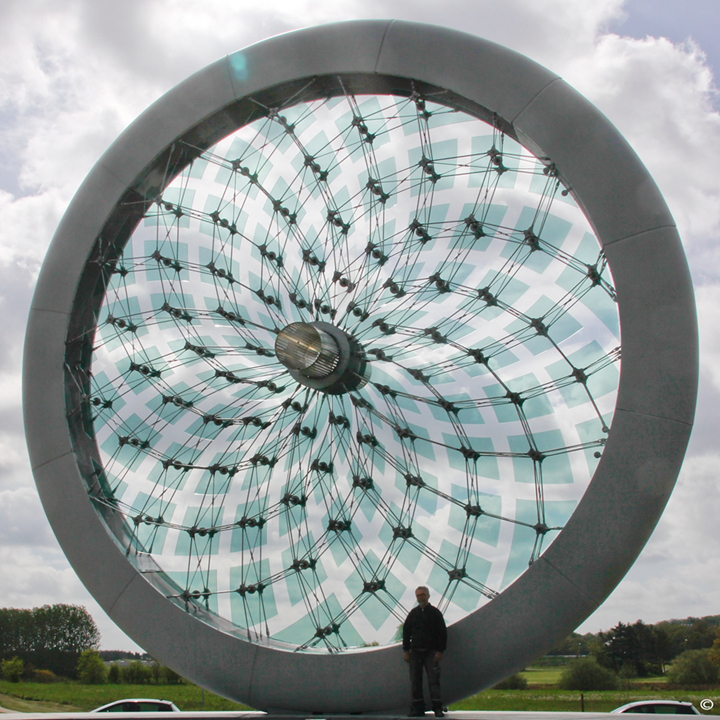

V květnu 2015 bylo slavnostně odhaleno umělecké dílo „Solhjul“ (česky: sluneční kolo) umělce Bo Karberga. 12 m vysoké kolo je umístěno uprostřed kruhového objezdu v dánském městě Give. Kolo je nyní novým symbolem města.

Statika a konstrukce Schmidt Nielsen ApS
Ingenieurbüro für Baustatik F.R.I.
Odense, Dánsko
www.schmidtnielsen.dk
Umělecký návrh
Bo Karberg
Klippinge, Dánsko
www.bokarberg.dk
Investor Foreningen Skulpturby
Give, Dánsko
www.skulpturby.dk

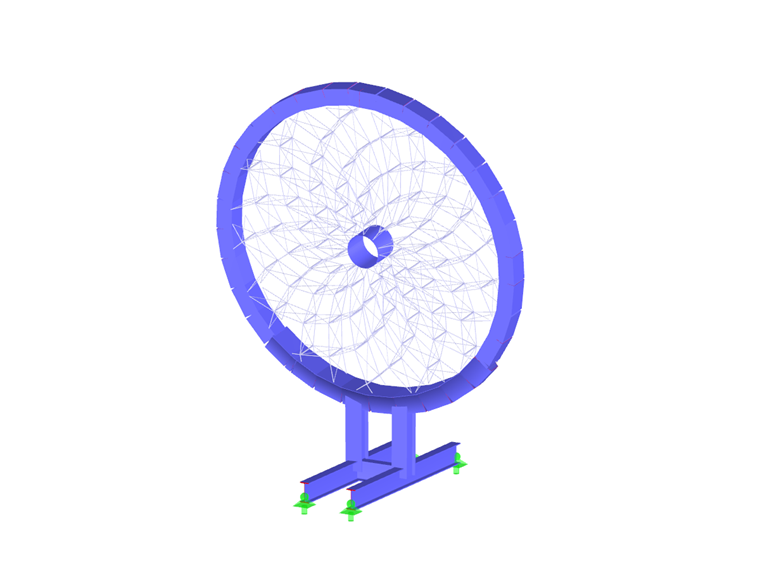

Model

Inspirace

Umělec Bo Karberg se inspiroval 5000 let starým diskovým kolem. To bylo nalezeno roku 1948 nedaleko dánského města Give. Dřevěné diskové kolo se považuje za nejstarší kolo v Evropě a je vystaveno v dánském Národním muzeu v Kodani.

Konstrukce

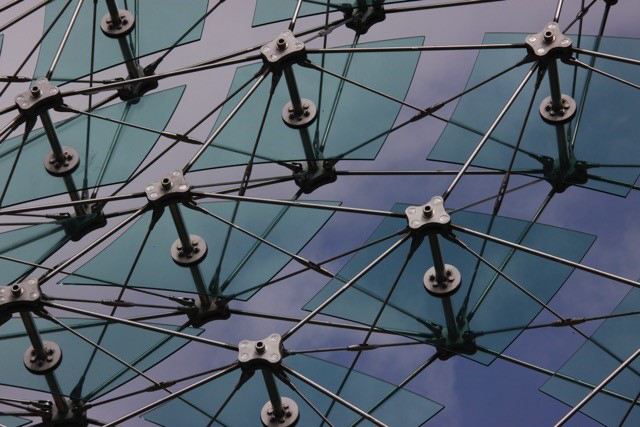

Vnější kruh „Slunečního kola“ je vyroben z oceli a ze sklolaminátové skořepiny, vnitřní síť tvoří tahové pruty z předpjaté nerezové oceli. Součástí vnitřní sítě jsou skleněné desky, podobně jako u skleněné pyramidy v Louvru v Paříži.

Průměr kola je 11 m. Spodní část kola je připevněna k základu o rozměrech 4 x 7 x 2,5 m.

Vnitřní síť tvoří celkem 7405 částí - kruhových ocelových prutů o průměru 12 až 40 mm.

Plastika byla financována Evropskou unií, dánským Ministerstvem pro potraviny, zemědělství a rybolov a dalšími soukromými investory z řad jednotlivců i firem.

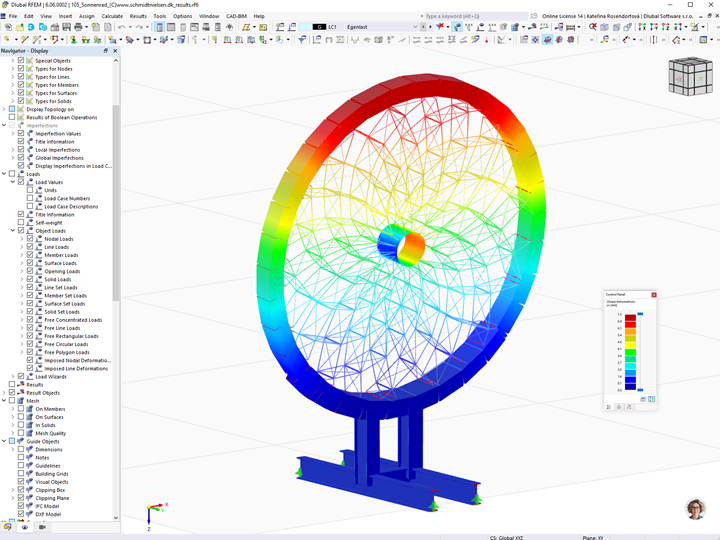

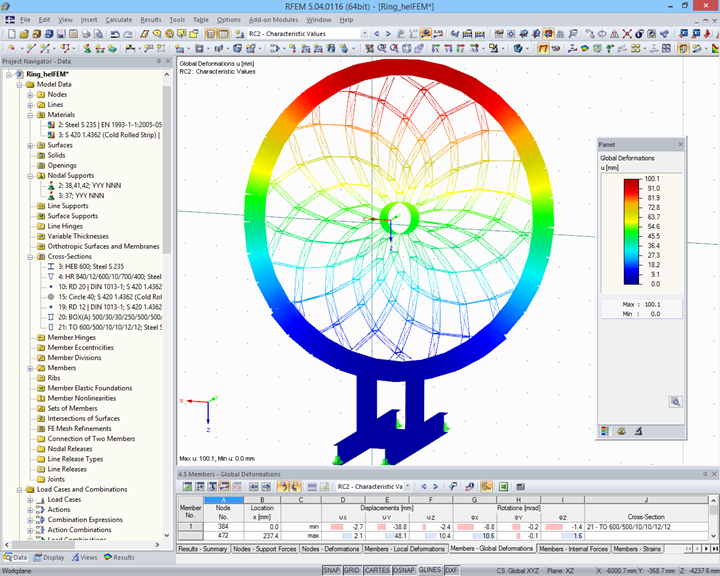

Inženýr Martin Schmidt-Nielsen říká: "Umělecký projekt "Solhjul" byl navržen s pomocí programů RSTAB a RFEM s podporou společnosti Dlubal."

Více informací lze najít na www.solhjul.dk.
