Projet artistique « Solhjul » à Give, Danemark
Projet Client

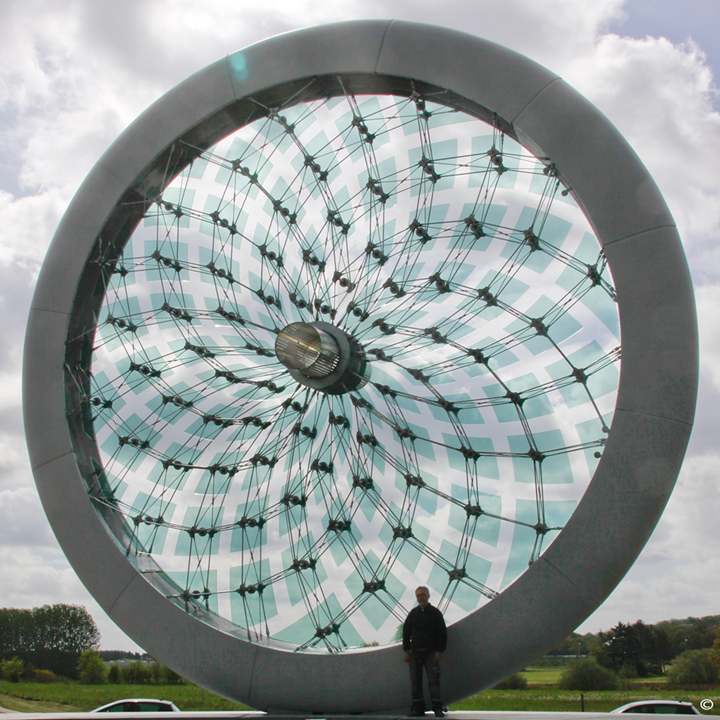

En mai 2015, le projet artistique «Solhjul» (en anglais: roue solaire) de l'artiste Bo Karberg a été inaugurée. La roue de 12 m de haut est située sur l'île centrale d'un rond-point à Give, au Danemark. C'est maintenant le nouveau symbole de la ville.
| Calcul de structure |
Schmidt Nielsen ApS Ingenieurbüro für Baustatik FRI Odense, Danemark www.schmidtnielsen.dk |
| Artiste |
Bo Karberg Klippinge, Danemark www.bokarberg.dk |
| Maître d'ouvrage |
Foreningen Skulpturby, Give, Danemark www.skulpturby.dk |

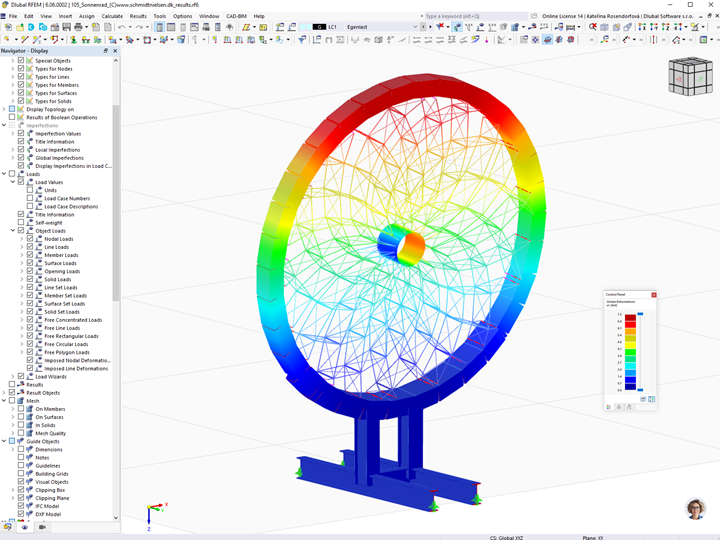

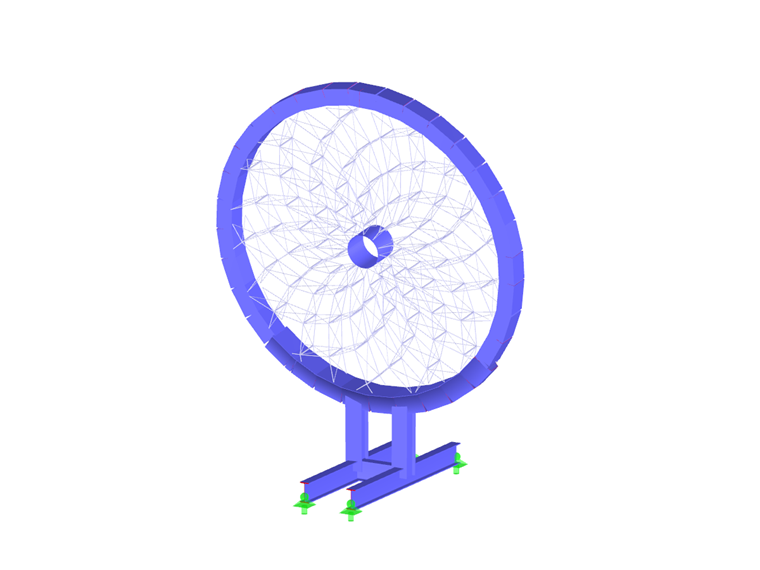

Modèle
Inspiration
Lors de la création de cette œuvre, l'artiste Bo Karberg s'est inspiré d'une roue à disque de 5 000 ans. Elle a été trouvée en 1948 à Pilkmosen, près de Give. La roue à disque est considérée comme la plus ancienne d'Europe et se trouve au musée national du Danemark à Copenhague.
Construction

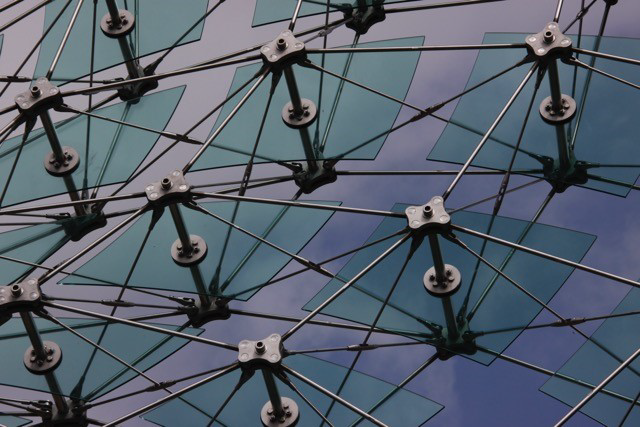

L'anneau extérieur de la «roue solaire» est en acier recouvert d'une coque en fibre de verre et la grille intérieure est en barres de traction en acier inoxydable précontraint. Les plaques de verre sont intégrées à la structure en grille, similaire à la pyramide de verre du Louvre à Paris.
La roue a un diamètre de 11,0 m. La partie inférieure de la roue est fixée à une fondation dont les dimensions sont les suivantes: L x H x P = 4,0 x 7,0 x 2,5 m.
La grille interne est composée de 7 405 parties - barres rondes en acier d'un diamètre de 12 à 40 mm.
La sculpture a été financée par l'UE, le ministère de l'Alimentation, de l'Agriculture et de la Pêche du Danemark ainsi que par de nombreuses personnes et entreprises.

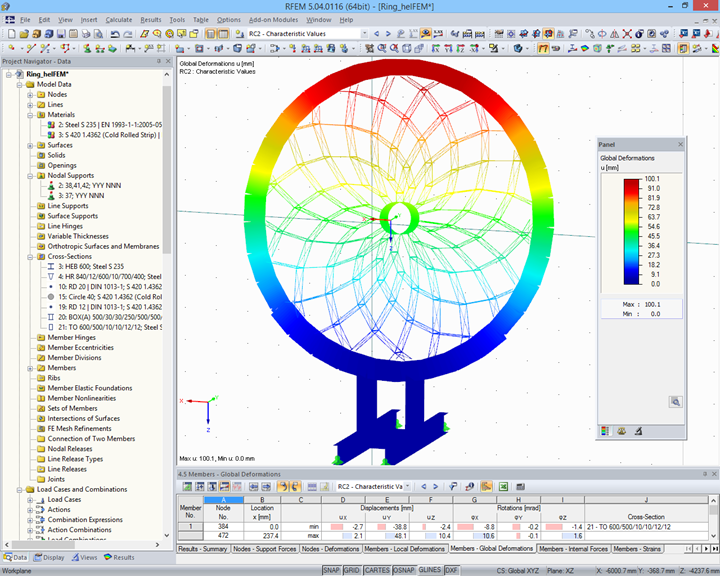

Martin Schmidt-Nielsen, ingénieur, a déclaré: «Le projet artistique« Solhjul »a été conçu avec les programmes RSTAB et RFEM. Le grand soutien de Dlubal a contribué à ce succès.
Pour plus d'informations sur cette sculpture, veuillez consulter le site www.solhjul.dk.
