Progetto artistico "Solhjul" a Give, Danimarca
Progetto cliente

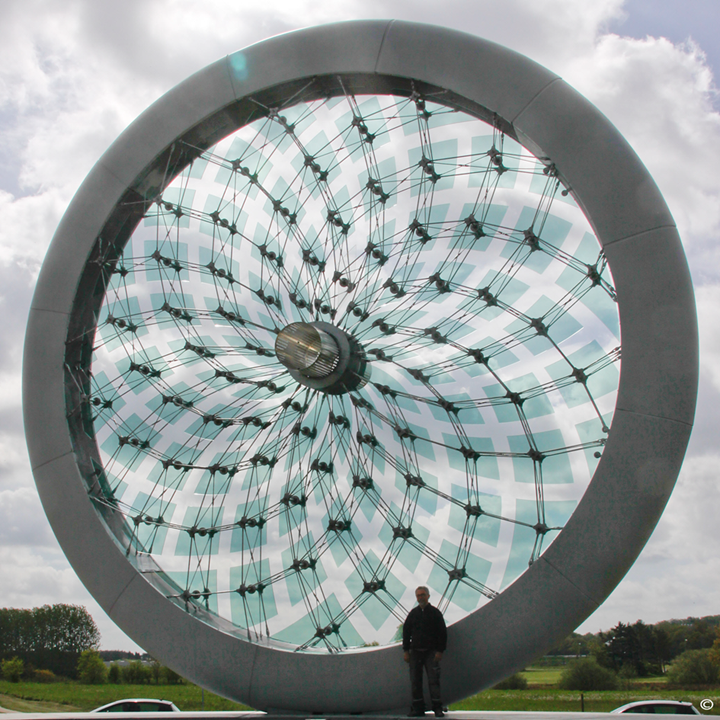

Nel maggio 2015, il progetto artistico "Solhjul" (in italiano: ruota del sole) dell'artista Bo Karberg è stato ufficialmente inaugurato. La ruota alta 12 m si trova sull'isola centrale di una rotonda a Give, in Danimarca. Ora è il nuovo simbolo della città.
| Statica e costruzione |
Schmidt Nielsen ApS Ingenieurbüro für Baustatik FRI Odense, Danimarca www.schmidtnielsen.dk |
| Investitore |
Bo Karberg Klippinge, Danimarca www.bokarberg.dk |
| Committente |
Foreningen Skulpturby Give, Denmark www.skulpturby.dk |

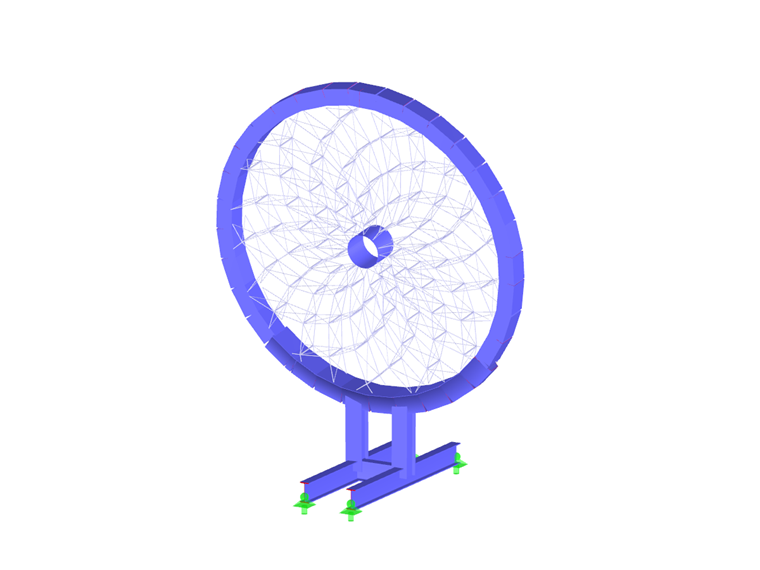

Modello
Ispirazione
Durante la creazione della opera, l'artista Bo Karberg è stato ispirato da una ruota a forma di disco di circa 5.000 anni. Fu trovata nel 1948 a Pilkmosen vicino a Give. La ruota a forma di disco è considerata la ruota più antica d'Europa e si trova nel Museo nazionale danese di Copenaghen.
Costruzione

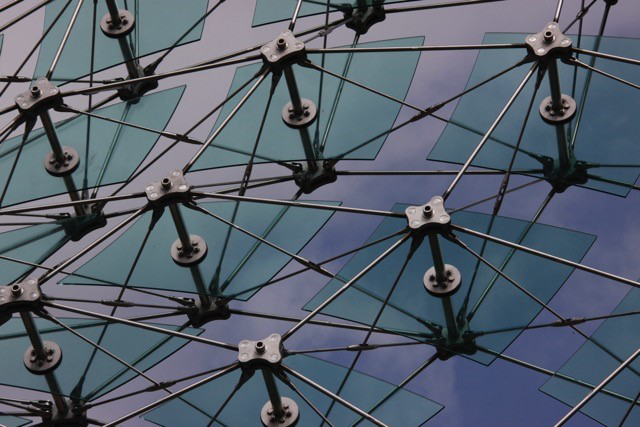

L'anello esterno della "ruota del sole" è in acciaio, ricoperto con un guscio in vetroresina, e la griglia interna è costituita da barre di trazione in acciaio inossidabile. Le lastre di vetro sono integrate nella struttura della griglia, in modo simile alla piramide di vetro del Louvre a Parigi.
Il diametro della ruota è di 11,0 m. Sul lato inferiore, la ruota è fissata in una fondazione con le seguenti dimensioni 4 x 7 x 2,5 m.
La griglia interna è composta da un totale di 7.405 parti - barre tonde di acciaio con un diametri da 12 a 40 mm.
La scultura è stata finanziata dall'UE, dal Ministero dell'alimentazione, dell'agricoltura e della pesca della Danimarca, e da una vasta gamma di persone e aziende private.

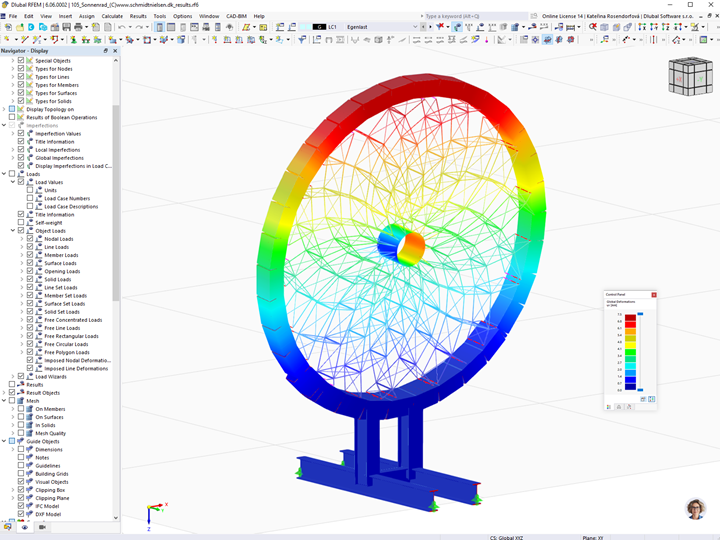

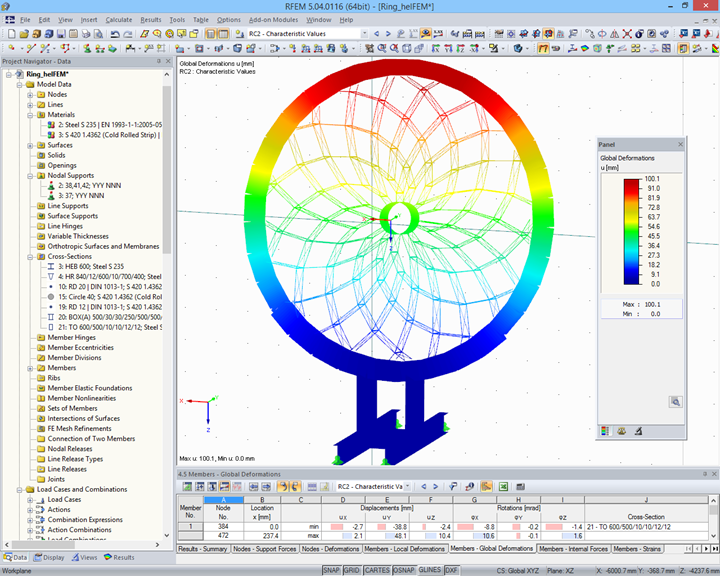

L'ingegnere Martin Schmidt-Nielsen ha detto: “Il progetto artistico "Solhjul" è stato progettato con i programmi RSTAB e RFEM. Il grande supporto Dlubal ha contribuito al successo.”
Per maggiori informazioni sulla scultura su www.solhjul.dk .
