Projekt "Solhjul" w Give, Dania

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

1. czerwca 2015

001023

Dania

RFEM

RFEM

RSTAB

RF-STEEL

Konstrukcje stalowe

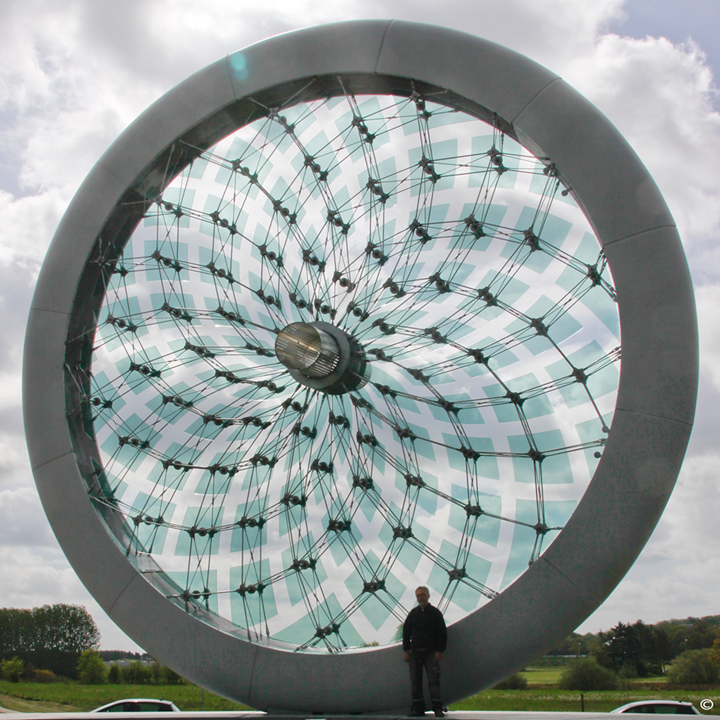

W maju 2015 projekt artystyczny "Solhjul" (w języku angielskim: koło słoneczne) artysty Bo Karberga zostało oficjalnie otwarte. Koło o wysokości 12 m znajduje się na środkowej wyspie ronda w Give w Danii. Obecnie jest to nowy symbol miasta.

Statyka i budownictwo Schmidt Nielsen ApS
Ingenieurbüro für Baustatik FRI
Odense, Dania
www.schmidtnielsen.dk
 Artysta Bo Karberg
Klippinge, Dania
www.bokaberg.dk
Inwestor Foreningen Skulpturby
Give, Dania
www.skulpturby.dk

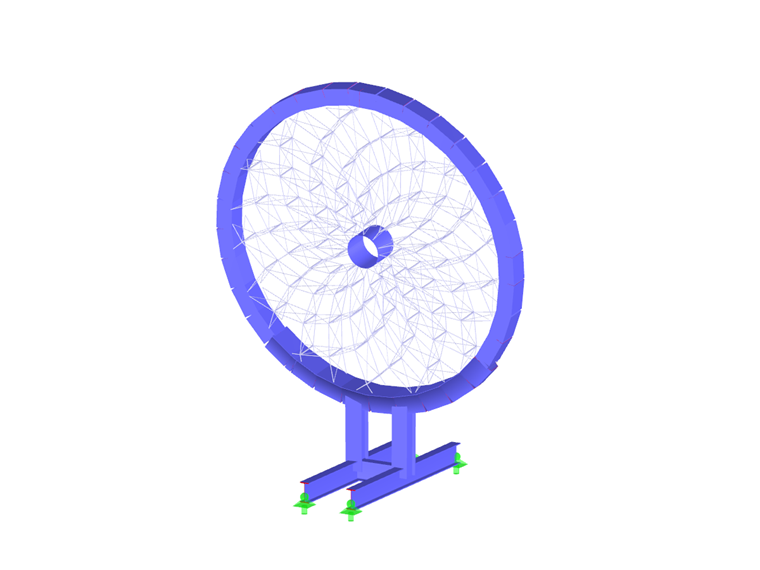

Model

Inspiracja

Podczas tworzenia grafiki artysta Bo Karberg zainspirował się 5000-letnim kołem tarczowym. Znaleziono go w 1948 r. W Pilkmosen koło Give. Koło tarczowe jest uważane za najstarsze koło w Europie i znajduje się w Duńskim Muzeum Narodowym w Kopenhadze.

Zarządzanie projektem:

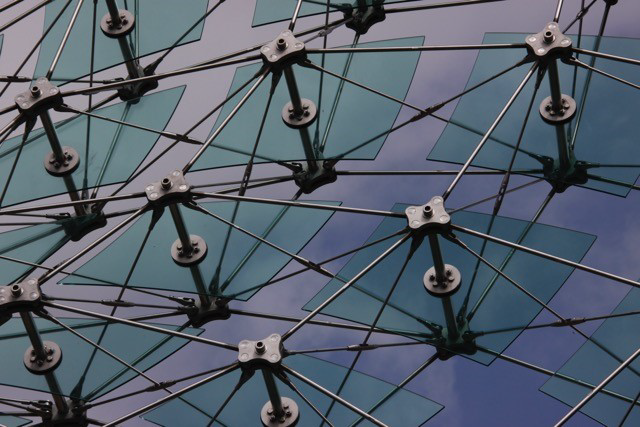

Zewnętrzny pierścień „koła słonecznego“ jest wykonany ze stali, pokryty powłoką z TWS, a wewnętrzny kratownicę składa się z prętów naprężających ze stali nierdzewnej. Szklane płyty są zintegrowane z konstrukcją rastra, podobnie jak szklana piramida Luwru w Paryżu.

Średnica koła wynosi 11,0 m. Od spodu koło jest zamocowane w fundamencie o następujących wymiarach: wxhxd = 4,0 mx 7,0 mx 2,5 m.

Wewnętrzna siatka składa się łącznie z 7 405 części - okrągłych stalowych prętów o średnicy od 12 do 40 mm.

Rzeźba została sfinansowana przez Unię Europejską, Ministerstwo Żywności, Rolnictwa i Rybołówstwa Danii oraz szeroką gamę osób prywatnych i firm.

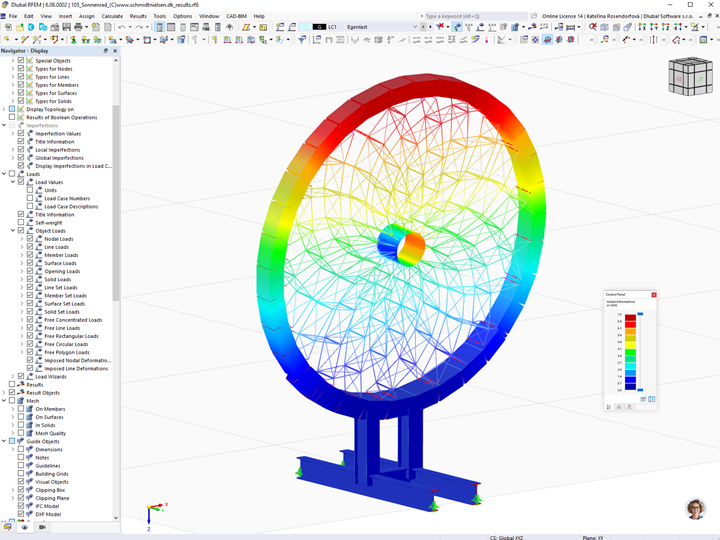

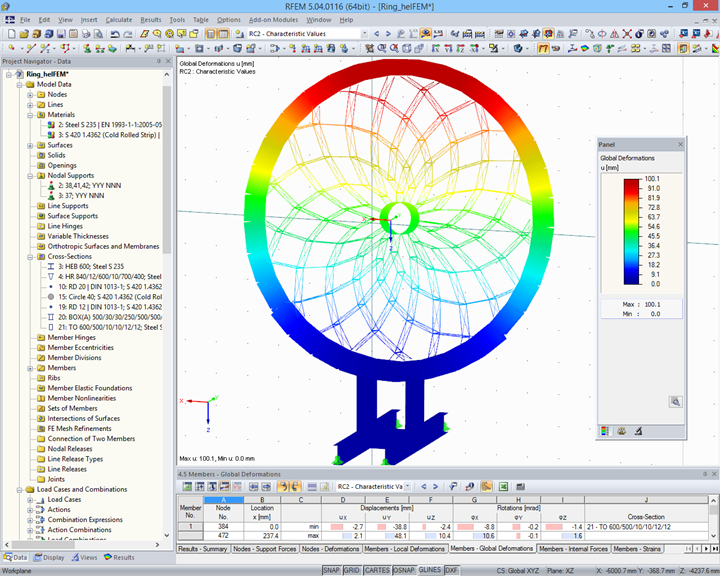

Inżynier Martin Schmidt-Nielsen mówi: „Projekt artystyczny" Solhjul "został zaprojektowany przy użyciu programów RSTAB i RFEM. Wielkie wsparcie ze strony firmy Dlubal przyczyniło się do sukcesu. ”

Więcej informacji na temat rzeźby można znaleźć na stronie www.solhjul.dk .
