美国旧金山大通中心 (Chase Center) 球馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

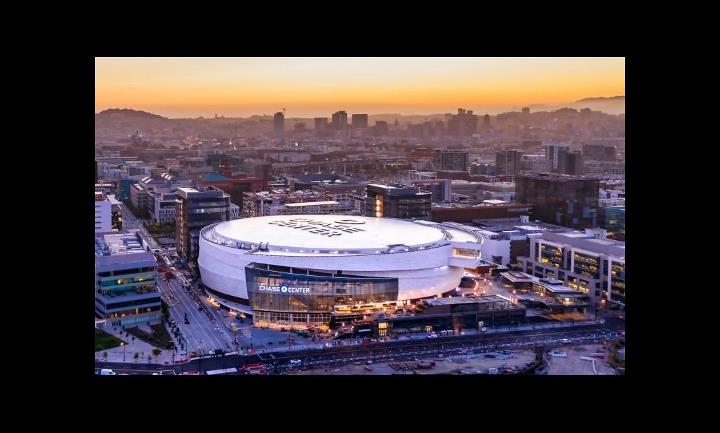

大通中心 (Chase Center) 球馆是旧金山使命湾 (Mission Bay) 的最新旅游胜地。 这个现代化的体育娱乐中心内设有 18000 个座位, 每年将举办大约 200 多场活动。

建筑设计 Kendall/Heaton Associates, USA
www.kendall-heaton.com
MANICA Architecture, USA
www.manicaarchitecture.com
结构设计 Magnusson Klemencic Associates, USA
www.mka.com
建筑施工 美国Mortenson Clark Construction合资公司
幕墙的设计和安装 Enclos Corp., USA
www.enclos.com

模型

该球馆的建筑设计部分由 MANICA Architecture 和 Kendall Heaton Architects 完成, 施工部分由 Mortenson Clark 合资公司完成。 该球馆还有 9290 m2 的零售空间,3252 m2 的购物中心和 22258 m的海湾公园。

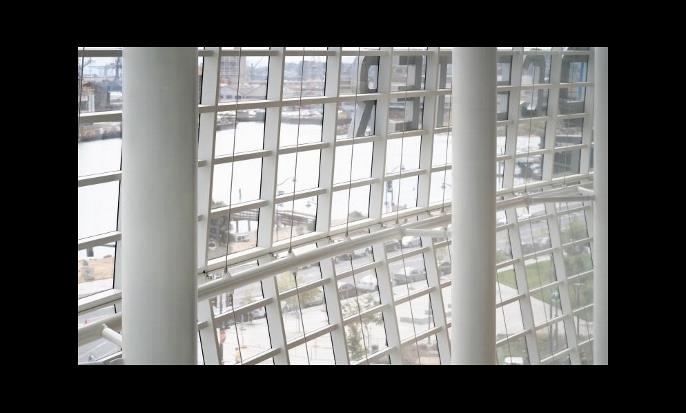

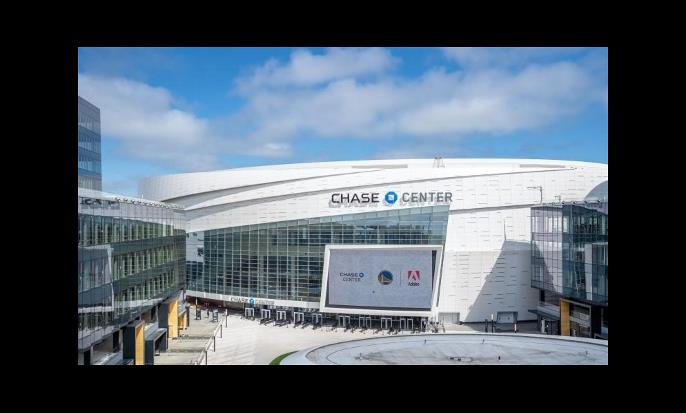

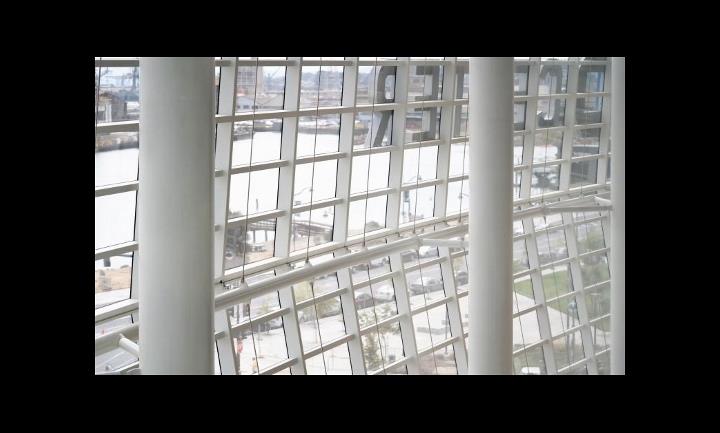

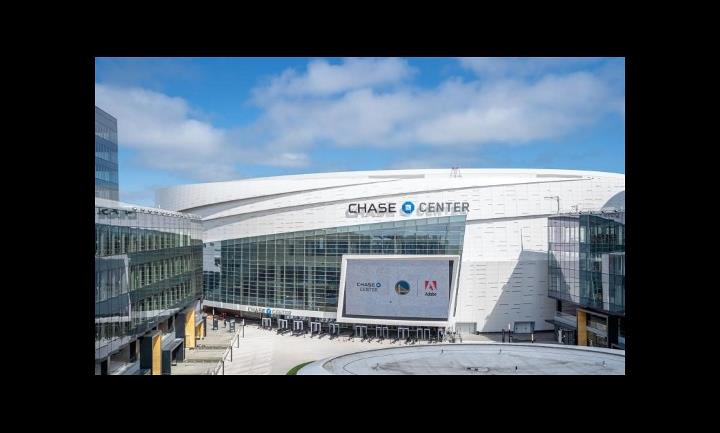

Enclos 获得了球馆玻璃幕墙的设计和安装合同。 Enclos 团队建造并安装了 14864 m2 采用雨幕原理设计的巨型面板和次结构。 每个巨型面板由大约 7500 个不同尺寸的面板组成。 巨型面板通过专门的杆件,横梁和锚固件连接到次钢结构上, 该次结构又悬挂在主结构上。 外墙面由符合建筑外露结构钢 (AESS) 标准的 3716 m2 幕墙和 465 m2 立柱-横梁幕墙体系组成。

该球馆还包含两栋办公大楼和警卫室。 大通中心是金州勇士队的新家,并于 2019 年 9 月在 NBA 赛季正式开业。 该项目的设计旨在获得 LEED 金级认证。

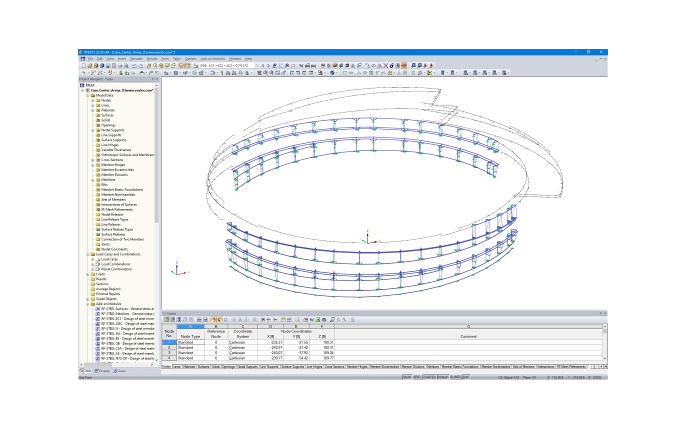

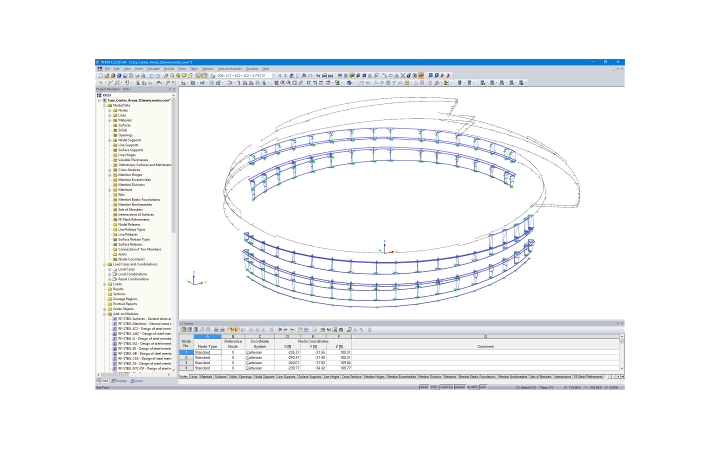

使用 RFEM 进行结构设计

在投标和设计阶段,Enclos 根据不同要求使用了有限元软件 RFEM 对大通中心球馆进行建模。 “ RFEM 与 Rhino + GH/Excel 有很好的互操作性。 与 Enlcos 工程团队以前使用过的许多其他软件相比,RFEM 是一款非常快速、高效的软件。” - 来自 Enclos 工程师的说法。

RFEM 在大通中心球馆项目中的应用如下:

  • 根据客户/工程师提出的体系建立有限元分析模型
  • Enclos 对工程师的设计提出改进意见
  • Enclos 创建了一个全新的次框架体系
  • 基于 Enclos 框架体系基础反力的报告
  • 钢结构设计、挠度分析、基础反力的输出 - 在 Rhino 中可视化

项目位置

1种勇士路线

旧金山,加州94158
USA
