Chase Center, San Francisco, Stati Uniti d'America

Progetto cliente

Architetti Kendall/Heaton Associates, USA
www.kendall-heaton.com
MANICA Architecture, USA
www.manicaarchitecture.com
Ingegnere Magnusson Klemencic Associates, USA
www.mka.com
Costruzione Mortenson Clark Construction Joint Venture, USA
www.clarkconstruction.com
Pianificazione e installazione della facciata Enclos Corp., USA
www.enclos.com

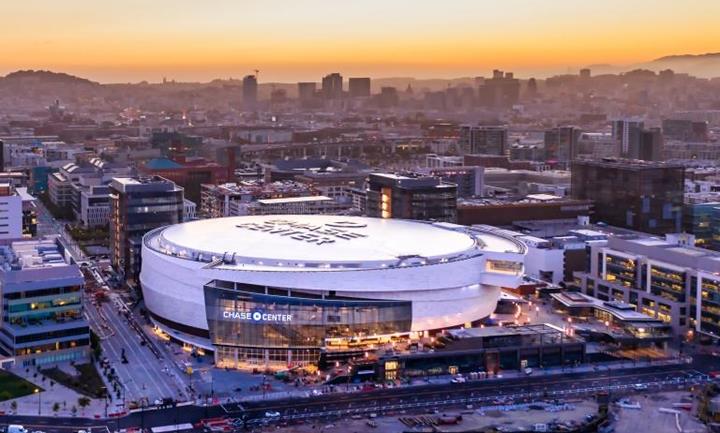

Il Chase Center è il più recente complesso edilizio realizzato in Mission Bay, il famoso quartiere di San Francisco. Il moderno complesso sportivo e di intrattenimento, dispone di 18.000 posti a sedere, e ospiterà più di 200 eventi all'anno.

L'edificio multifunzionale è stato progettato da MANICA Architecture e Kendall Heaton Architects. La costruzione è stata gestita da Mortenson Clark Joint Venture. L'arena anche offre 9.290 m2 di spazio commerciale e comprende un'area relax di 3.252 m2 e un parco di 22.258 m2 di fronte alla baia.

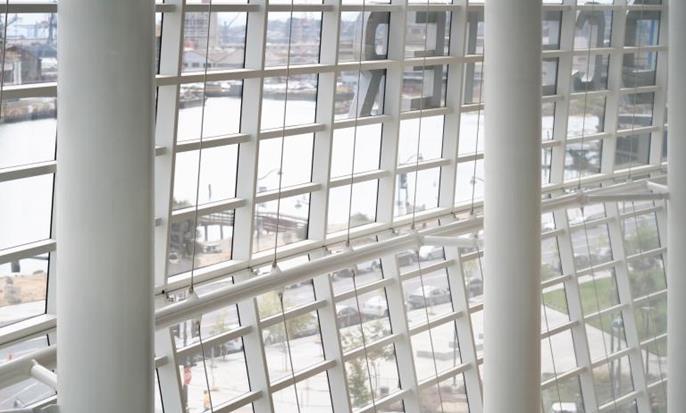

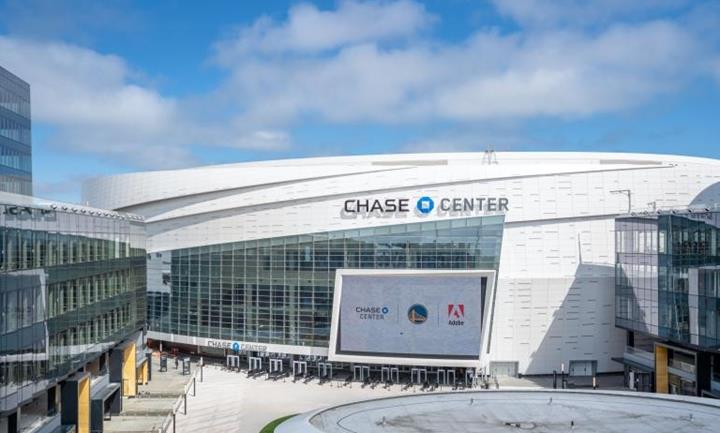

Enclos era incaricato di progettare ed eseguire la facciata di vetro dell'arena. Il team di Enclos ha fabbricato e installato 14 864 m2 di pannelli di grandi dimensioni e strutture secondarie. Ogni pannello di grande dimensione è costituito da circa 7.500 pannelli di dimensioni diverse. I mega pannelli pendono da una struttura in acciaio secondaria che utilizza travature reticolari, traverse e ancoraggi personalizzati alla struttura primaria. La facciata comprende un totale di 3 716 m2 di facciate continue su acciaio strutturale a vista architettonica (AESS) con ulteriori 465 m2 di facciata a travi orizzontali e verticali in AESS.

Chase Center fa parte di un complesso multifunzionale che comprende anche Office Towers e Gatehouse. L'arena è la nuova casa dei Golden State Warriors ed è stata inaugurata a settembre 2019 in tempo per la stagione NBA. Il progetto è stato progettato secondo i requisiti per ottenere la certificazione LEED Gold.

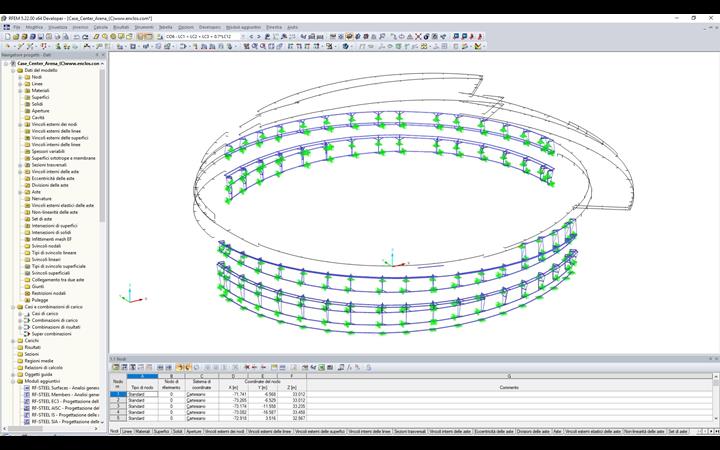

Progettazione strutturale in RFEM

Enclos ha utilizzato il software FEM di Dlubal RFEM per modellare l'arena Chase per vari scopi durante il processo di offerta pre-vendita e la fase di assistenza alla progettazione. "Il programma è stato molto utile per una rapida interoperabilità tra programmi Rhino + GH/Excel/RFEM. RFEM rimane un software molto veloce ed efficiente rispetto a molti altri programmi che il team di ingegneri di Enlcos ha mai usato", affermano gli ingegneri di Enclos.

RFEM è stato utilizzato per il progetto Chase Center come segue:

  • Creazione del modello FEA basato sul sistema proposto dai clienti/consulenti
  • Include suggerimenti di miglioramento di Enclos per le proposte degli ingegneri

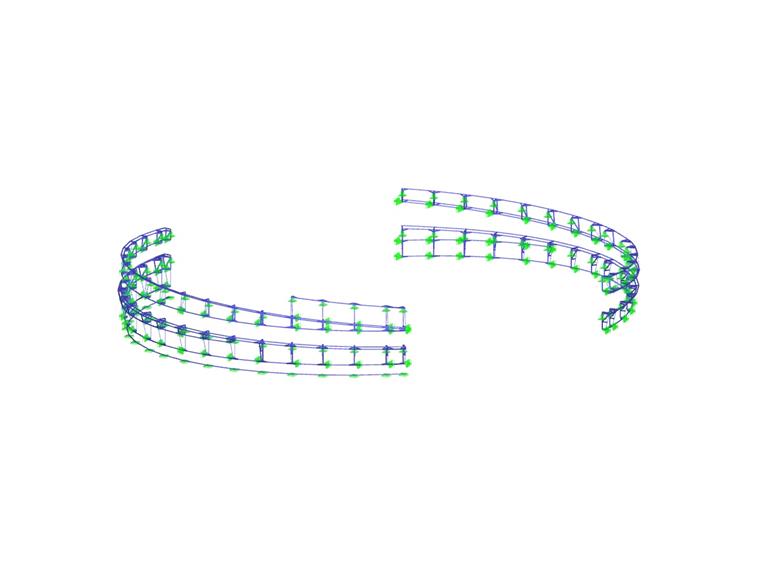

  • Creazione di un sistema intelaiato secondario completamente nuovo da parte di Enclos
  • Documentazione delle reazioni basate sul sistema intelaiato Enclos
  • Verifiche dell'acciaio, verifiche di inflessione, output delle reazioni - visualizzati in Rhino
