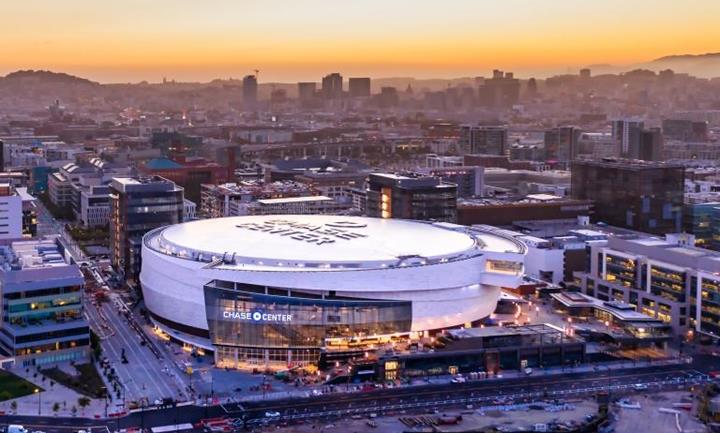

El estadio Chase Center Arena es la última incorporación de Mission Bay en San Francisco. El moderno centro de deportes y entretenimiento cuenta con 18 000 asientos. El estadio acogerá aproximadamente 200 eventos al año.

Arquitectura Kendall/Heaton Associates, EE.UU.
www.kendall-heaton.com
MANICA Architecture, EE.UU.
www.manicaarchitecture.com
Ingeniería Magnusson Klemencic Associates, EE. UU.
www.mka.com
Construcción de la estructura Mortenson Clark Construction Joint Venture, Estados Unidos
Planificación e instalación de fachadas Enclos Corp., EE. UU.
www.enclos.com

Modelo

El desarrollo mixto se ha diseñado por MANICA Architecture y Kendall Heaton Architects. Mortenson Clark Joint Venture gestionó el trabajo de construcción. El estadio también tendrá un espacio comercial de 9 290 m², una zona de servicio de 3 252 m² y un parque de 22 258 m² en el borde de la bahía.

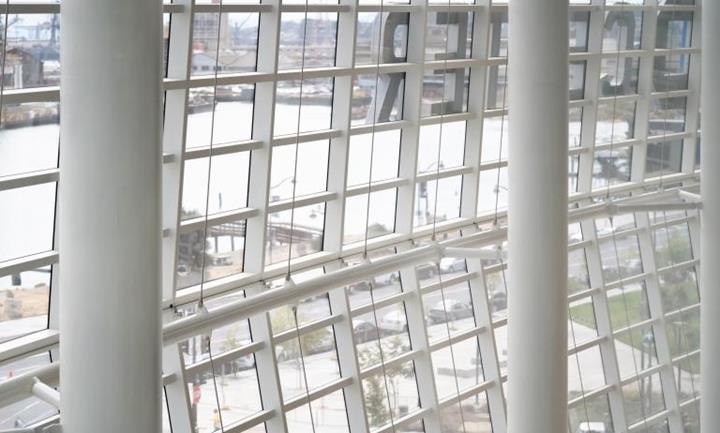

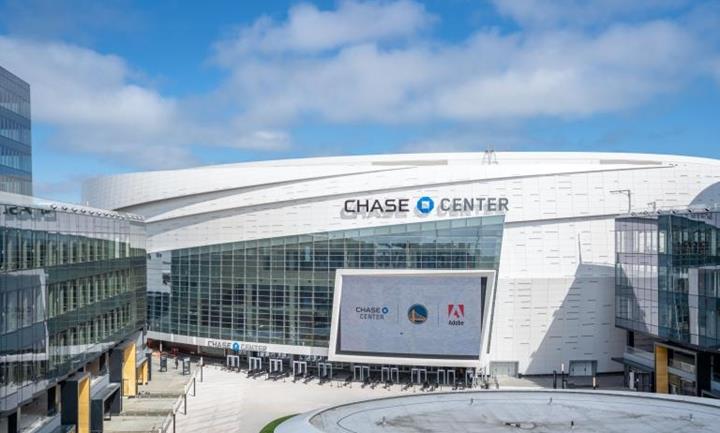

Enclos fue galardonado con la planificación del diseño, acristalamiento e instalación del estadio. El equipo de Enclos fabricó e instaló 14 864 m² de "megapaneles" de pantalla de lluvia y la estructura secundaria. Cada megapanel consta de aproximadamente 7 500 paneles con diferentes dimensiones. Los megapaneles cuelgan de una estructura de acero secundaria utilizando cerchas, travesaños o cumbreras y anclajes personalizados a la estructura primaria. La fachada incluye un total de 40 000 m² de muro cortina en acero estructural arquitectónico expuesto (AEAE, o en inglés "AESS") con 465 m² adicionales de escaparate en AEAE.

El estadio se está construyendo como parte de un mayor desarrollo de uso mixto, incluyendo las torres de oficinas "Office Towers" y la puerta de acceso "Gatehouse". El estado es el nuevo hogar de los Golden State Warriors y se inauguró en septiembre de 2019 a tiempo para la nueva temporada de la NBA. El proyecto ha sido diseñado para conseguir la certificación LEED Gold.

Cálculo estructural en RFEM

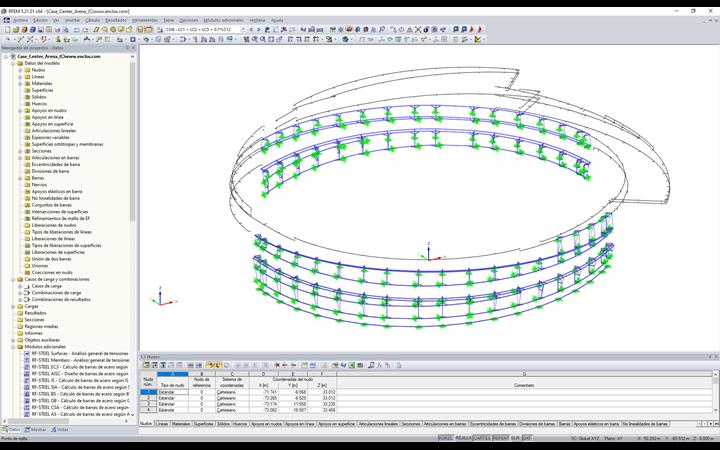

Enclos utilizó el software RFEM de Dlubal por el MEF para modelar el estadio Chase con varios objetivos durante el proceso de licitación de preventa y la fase de planificación del diseño. "El programa fue muy útil para la interoperabilidad rápida entre Rhino + GH/Excel/RFEM. RFEM sigue siendo una forma muy rápida y eficaz en comparación con muchos otros programas que el equipo de ingeniería de Enlcos ha usado, sigue usando y también usa como alternativa", según los ingenieros de Enclos.

RFEM se utilizó para el proyecto del estado Chase Center Arena de la siguiente manera:

  • Creación del modelo por el MEF según el sistema propuesto por los clientes/consultores
  • Sugerencias de mejora desde Enclos para las propuestas de los ingenieros
  • Creación de un sistema de celosía secundario completamente nuevo por Enclos
  • Informar sobre las reacciones basadas en el sistema de celosía de Enclos
  • Control del acero, verificación de las deformaciones, salida de reacciones - visualizado en Rhino

Ubicación del proyecto

1 camino de los guerreros

San Francisco, CA 94158
Estados Unidos
