Arena du Chase Center de San Francisco, États-Unis

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

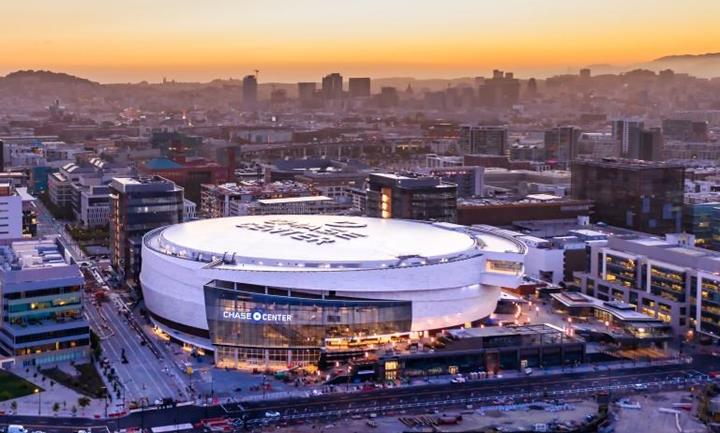

Malgré son ouverture récente, l'arena du Chase Center du quartier Mission Bay à San Francisco est déjà un lieu très populaire. Ce complexe moderne dédié au sport et aux loisirs compte 18 000 places assises. L'arena devrait accueillir environ 200 événements par an.

Architecture Kendall/Heaton Associates, États-Unis
www.kendall-heaton.com
MANICA Architecture, États-Unis
www.manicaarchitecture.com
Ingénieurs Magnusson Klemencic Associates, États-Unis
www.mka.com
Construction Mortenson Clark Construction Joint Venture, USA
Planification et installation de la façade Enclos Corp., États-Unis
www.enclos.com

Modèle

Ce bâtiment multiusage a été conçu par les cabinets MANICA Architecture et Kendall Heaton Architects. Les travaux de construction ont été réalisé par la société Mortenson Clark Joint Venture. Le bâtiment dispose également d'une surface de vente de 9 290 m², d'un vaste centre commercial de 3 252 m² et d'un parc de 22 258 m² en bordure de la baie.

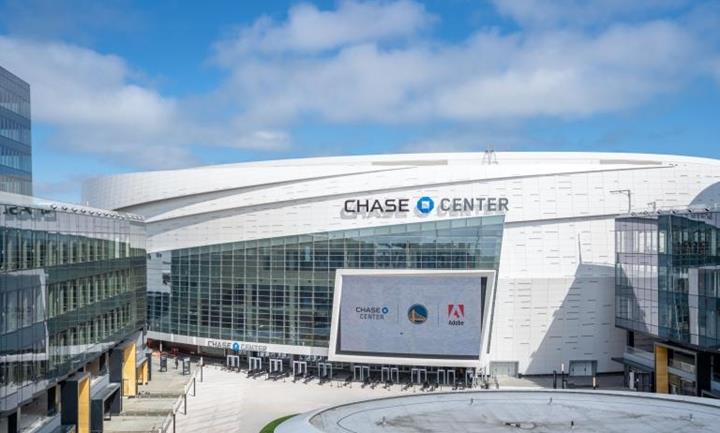

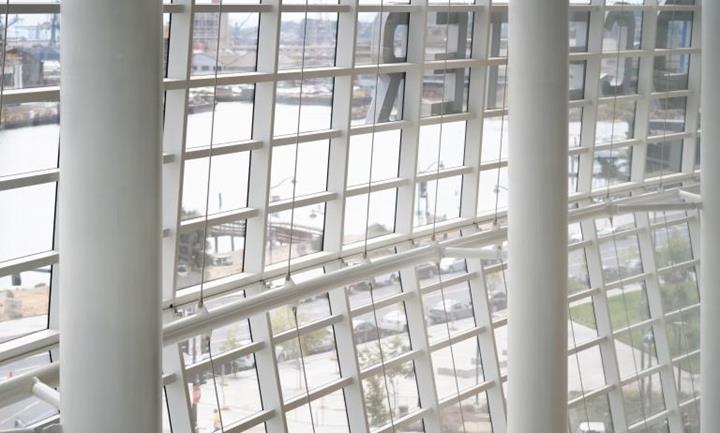

La société Enclos était chargée de la planification, de l'exécution et du vitrage de l'Arena. Son équipe a construit et installé de gigantesques panneaux de 14 864 m² de la façade suspendue ventilée et de la structure secondaire. Chaque panneau est composé d'environ 7 500 plaques métalliques de différentes dimensions. Les panneaux sont fixés à la structure secondaire en acier à l'aide de barres, de poutres et des éléments de fixation spéciaux. La structure secondaire est suspendue à la structure primaire. La façade est composée d'un mur-rideau de 3 716 m² en acier apparent (AESS) et d'un système de 465 m² constitué de poteaux et de poutres également en acier AESS.

L'arena du Chase Center Arena partie d'un complexe multiusage qui comprend les deux bâtiments Office Towers et Gateway. Cette arena est le nouveau domicile des joueurs de basket-ball Golden State Warriors et a ouvert ses portes en septembre 2019. Juste à temps pour la saison de la NBA ! Ce projet a été conçu selon les directives du système de standardisation nord-américain Leadership in Energy and Environmental Design (LEED) afin d'obtenir une certification de niveau or en matière de qualité environnementale.

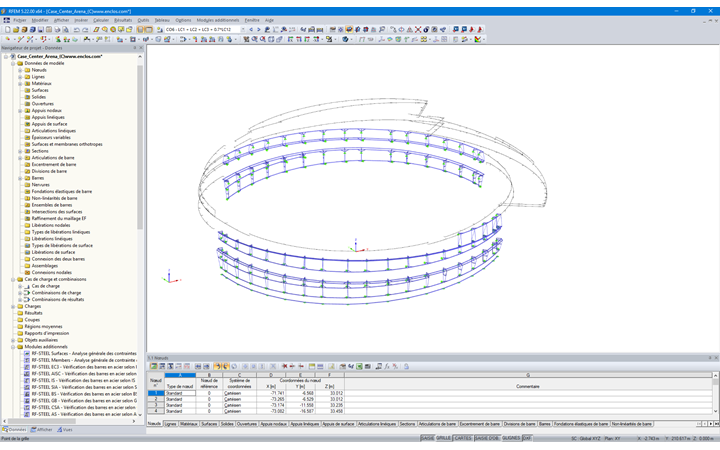

Calcul de structure dans RFEM

Le bureau d'études Enclos a utilisé RFEM pour modéliser l'arena du Chase Center à différentes fins pendant les phases d’appel d’offres et de conception. « RFEM s'est avéré très utile pour garantir une compatibilité efficace avec Rhino + GH et Excel. Ce logiciel s'est de nouveau montré plus rapide et performant que de nombreux autres programmes utilisés par notre équipe d'ingénieurs », ont déclaré des collaborateurs d'Enclos.

Dans le cadre de ce projet, RFEM a été utilisé pour effectuer les tâches suivantes :

  • Création d'un modèle aux éléments finis à partir de la structure proposée par les clients et les ingénieurs
  • Amélioration proposées par Enclos concernant les suggestions des ingénieurs
  • Création d'une structure porteuse secondaire entièrement réalisée par Enclos
  • Documentation des efforts de fondation basée sur la structure d'Enclos
  • Vérification de l'acier, calculs de flèche, sortie des efforts de fondation (visualisés dans Rhino)

Adresse du projet

1 voie Warriors

94158 de San Francisco
France
