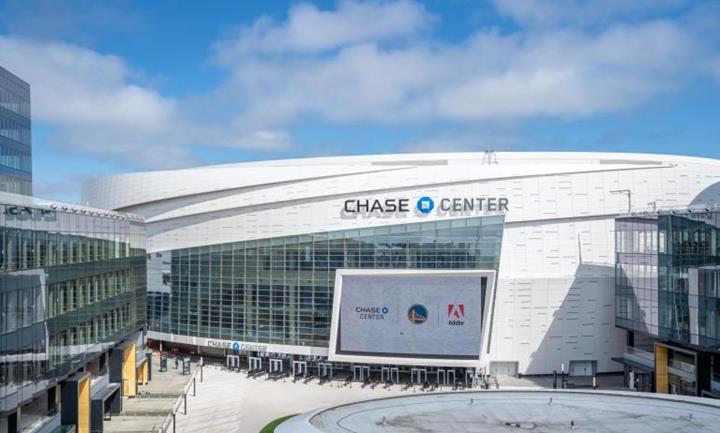

![Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)]()
01
Obrázek - Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)
-

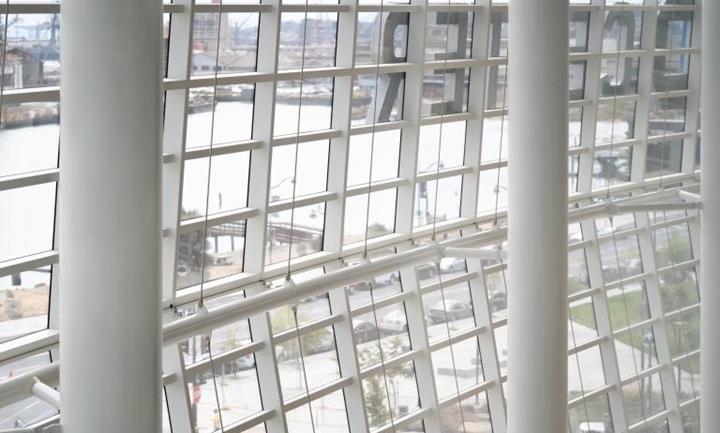

![Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)]()
01
Obrázek - Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)
-

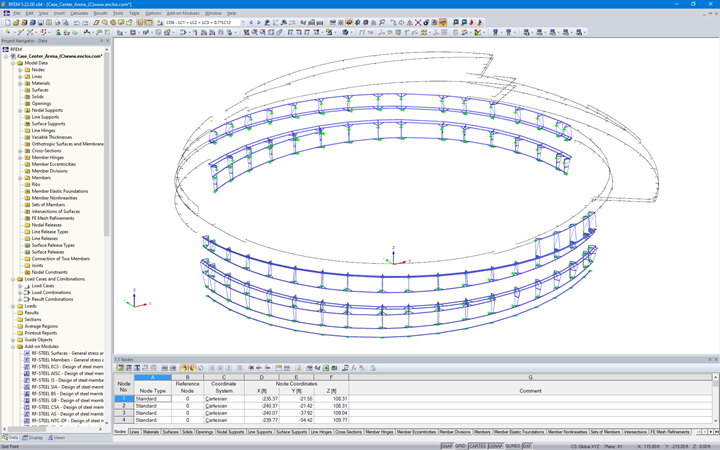

![Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)]()
01
Obrázek - Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
01
Obrázek - © Enclos Corp.
-
![Chase Center Arena, San Francisco, USA]()
01
Obrázek - Chase Center Arena, San Francisco, USA
-
02
Obrázek - Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)
-
![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
02
Obrázek - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)]()
02
Obrázek - Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)
-
![Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)]()
02
Obrázek - Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
02
Obrázek - © Enclos Corp.
-
![Chase Center Arena, San Francisco, USA]()
02
Obrázek - Chase Center Arena, San Francisco, USA
-
03
Obrázek - Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)
-
![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
03
Obrázek - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)]()
03
Obrázek - Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)
-
![Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)]()
03
Obrázek - Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
03
Obrázek - © Enclos Corp.
-
![Chase Center Arena, San Francisco, USA]()
03
Obrázek - Chase Center Arena, San Francisco, USA
-
04
Obrázek - Nosná konstrukce fasády v programu RFEM (© Enclos Corp.)
-
![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
04
Obrázek - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)]()
04
Obrázek - Skleněná fasáda ve vstupním prostoru arény (© Enclos Corp.)
-
![Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)]()
04
Obrázek - Vnitřní pohled na skleněnou fasádu (© Enclos Corp.)
-
![© Enclos Corp.]()
04
Obrázek - © Enclos Corp.
-
![Chase Center Arena, San Francisco, USA]()
04
Obrázek - Chase Center Arena, San Francisco, USA
Chase Center Arena je nejnovějším stavebním přírůstkem ve čtvrti Mission Bay v San Franciscu. Toto sportovní a zábavní centrum nabízí 18 000 sedadel. V hale se má konat přibližně 200 akcí ročně.
| Architektonický návrh |
Kendall/Heaton Associates, USA www.kendall-heaton.com Manica Architecture, USA www.manicaarchitecture.com |
| Projekt |
Magnusson Klemencic Associates, USA www.mka.com |
| Realizace stavby | Mortenson Clark Construction Joint Venture, USA |
| Projekt a instalace fasád |
Enclos Corp., USA www.enclos.com |
Model
Multifunkční stavbu navrhly společnosti MANICA Architecture a Kendall Heaton Associates. Stavební práce řídila společnost Mortenson Clark Joint Venture. Aréna nabízí také 9 290 m2 obchodních prostor a náleží k ní odpočinková zóna o ploše 3 252 m2 a dále park o rozloze 22 258 m2 v zátoce.
Společnost Enclos byla pověřena návrhem a realizací skleněných fasád arény. Tým společnosti Enclos vyrobil a nainstaloval megapanely předsazené odvětrávané fasády o celkové ploše 14 864 m2 a také sekundární konstrukci. Každý megapanel se skládá přibližně ze 7 500 desek různých rozměrů. Megapanely jsou upevněny na sekundární ocelovou konstrukci speciálními pruty, příčníky a kotvami. Sekundární konstrukce je pak zavěšena na primární konstrukci. Fasáda se skládá ze zavěšené fasády z AESS (Architecturally Exposed Structural Steel) o celkové ploše 3 716 m2 a z fasádního systému z AESS ze svislic a příčlí o dalších 465 m2.
Chase Center Arena je součástí multifunkčního komplexu, do něhož patří také budovy Office Towers a Gateway. Aréna je novým domovem basketbalového týmu Golden State Warriors a byla otevřena na zahájení NBA sezóny v září 2019. Projekt byl navržen tak, aby splňoval podmínky certifikace udržitelnosti LEED Gold.
Posouzení v programu RFEM
Společnost Enclos využila ve fázi soutěže i ve fázi zpracování návrhu projektu program RFEM pro modelování arény pro různé účely. „Program byl velmi užitečný pro rychlou interoperabilitu mezi programy Rhino + GH / Excel / RFEM. RFEM zůstává velmi svižným a efektivním softwarem ve srovnání s mnoha jinými programy, které tým odborníků Enclos používal a používá.“
Program RFEM byl uplatněn při projektu Chase Center arény následovně:
- Vytvoření modelu MKP na základě systému navrženého zákazníky/projektanty
- Zlepšovací návrhy společnosti Enclos k návrhům projektantů
- Vytvoření zcela nového sekundárního rámového systému společností Enclos
- Zdokumentování reakcí na základě rámového systému Enclos
- Posouzení oceli, posouzení průhybu, výsledné reakce - vizualizace v programu Rhino
Umístění projektu
1 Warriors Way
