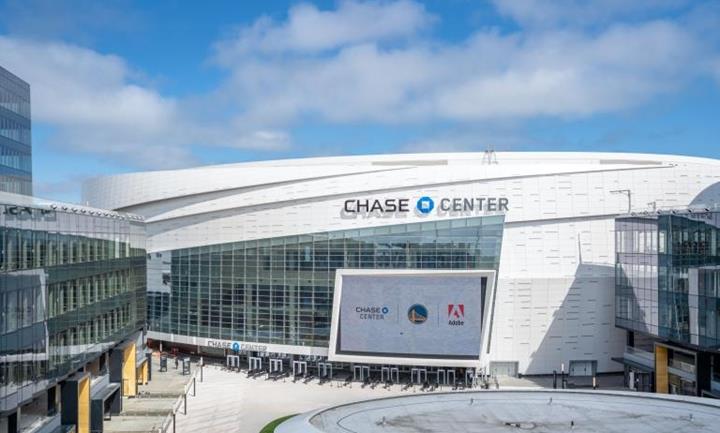

![Szklana fasada w strefie wejściowej areny (© Enclos Corp.)]()
01
Obraz - Szklana fasada w strefie wejściowej areny (© Enclos Corp.)
-

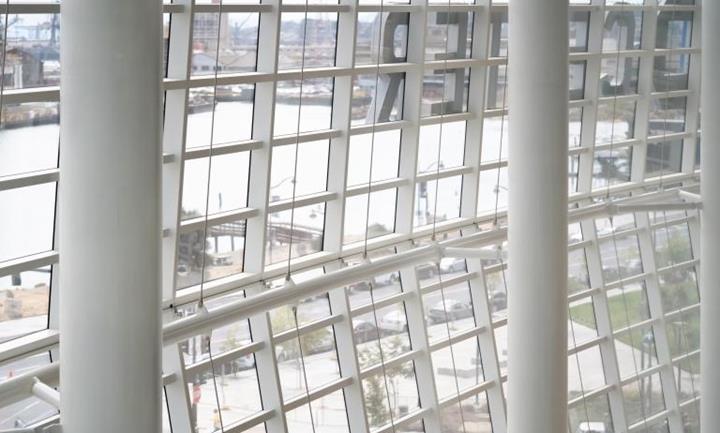

![Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)]()
01
Obraz - Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)
-

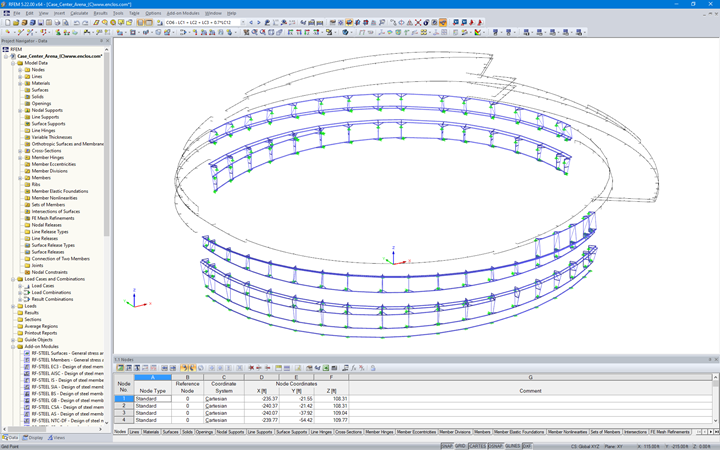

![Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)]()
01
Obraz - Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
01
Obraz - © Enclos Corp.
-
![Chase Center Arena, San Francisco, CA, USA]()
01
Obraz - Chase Center Arena, San Francisco, CA, USA
-
02
Obraz - Szklana fasada w strefie wejściowej areny (© Enclos Corp.)
-

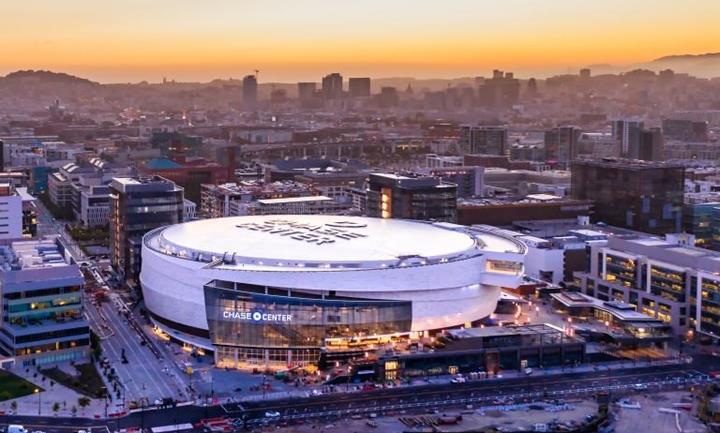

![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
02
Obraz - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)]()
02
Obraz - Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)
-
![Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)]()
02
Obraz - Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
02
Obraz - © Enclos Corp.
-
![Chase Center Arena, San Francisco, CA, USA]()
02
Obraz - Chase Center Arena, San Francisco, CA, USA
-
03
Obraz - Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)
-
![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
03
Obraz - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Szklana fasada w strefie wejściowej areny (© Enclos Corp.)]()
03
Obraz - Szklana fasada w strefie wejściowej areny (© Enclos Corp.)
-
![Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)]()
03
Obraz - Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)
-
![© Enclos Corp.]()
03
Obraz - © Enclos Corp.
-
![Chase Center Arena, San Francisco, CA, USA]()
03
Obraz - Chase Center Arena, San Francisco, CA, USA
-
04
Obraz - Konstrukcja nośna elewacji w RFEM (© Enclos Corp.)
-
![Chase Center Arena, San Francisco, USA (© Enclos Corp.)]()
04
Obraz - Chase Center Arena, San Francisco, USA (© Enclos Corp.)
-
![Szklana fasada w strefie wejściowej areny (© Enclos Corp.)]()
04
Obraz - Szklana fasada w strefie wejściowej areny (© Enclos Corp.)
-
![Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)]()
04
Obraz - Widok szklanej fasady od strony wewnętrznej (© Enclos Corp.)
-
![© Enclos Corp.]()
04
Obraz - © Enclos Corp.
-
![Chase Center Arena, San Francisco, CA, USA]()
04
Obraz - Chase Center Arena, San Francisco, CA, USA
Chase Center Arena to najnowszy budynek w Mission Bay w San Francisco. To nowoczesne centrum sportowo-rozrywkowe posiada 18 000 miejsc dla widzów. Będzie się tam odbywać około 200 wydarzeń rocznie.
| Architekci |
Kendall/Heaton Associates, USA www.kendall-heaton.com MANICA Architecture, USA www.manicaarchitecture.com |
| Projektant |
Magnusson Klemencic Associates, USA www.mka.com |
| Konstrukcja | Mortenson Clark Construction Joint Venture, USA |
| Planowanie i montaż elewacji |
Enclos Corp., USA www.enclos.com |
Model
Budynek, który ma służyć organizacji różnych wydarzeń, został zaprojektowany przez MANICA Architecture i Kendall Heaton Architects. Budową zarządzała Mortenson Clark Joint Venture. Arena będzie posiadała także powierzchnię handlową (ok 9300 m2), plac (ok. 3250 m2) oraz park (ok. 2,2 ha).
Enclos otrzymał nagrodę za projekt, wykonanie przeszklenia i montaż Areny. Zespół Enclos wyprodukował i zainstalował ok. 15000 m2 mega-paneli przeciwdeszczowych i konstrukcji pomocniczej. Każdy megapanel składa się z około 7500 paneli o różnych wymiarach. Mega-panele podwieszone są do konstrukcji głównej za pomocą drugorzędnej stalowej konstrukcji wsporczej składającej się z kratownic, belek poprzecznych oraz wykonanych na zamówienie kotew. Fasada obejmuje w sumie ok. 3700 m2 ściany osłonowej, umieszczonej na architektonicznie odsłoniętej stali konstrukcyjnej (AESS) oraz dodatkowe 460 m2 powierzchni sklepowej, również na AESS.
Arena jest budowana w ramach większego projektu wielofunkcyjnego, obejmującego także Office Towers i Gatehouse. Arena jest nową siedzibą dla Golden State Warriors i została otwarta we wrześniu 2019 r. na kolejny sezon NBA. Projekt został opracowany w celu uzyskania certyfikatu LEED Gold.
Obliczenia konstrukcyjne w programie RFEM
Firma Enclos wykorzystała oprogramowanie RFEM firmy Dlubal do zamodelowania Chase Center Arena na etapie przetargu i tworzenia projektu. „Program był bardzo przydatny, jeśli chodzi o współpracę między programami Rhino + GH/Excel/RFEM. W porównaniu z innymi programami, jakich zespół inżynierów Enlcos kiedykolwiek używał, nadal używa, a także stosował naprzemiennie, RFEM jest programem bardzo szybkim i wydajnym” - twierdzą inżynierowie Enclos.
Program RFEM został wykorzystany w projekcie Chase Center Arena w następujący sposób:
- Stworzenie modelu MES w oparciu o system proponowany przez klientów/konsultantów
- Zgłoszenie poprawek do propozycji inżynierów
- Stworzenie całkowicie nowego konstrukcji pomocniczej przez Enclos
- Stworzenie dokumentacji dotyczącej reakcji w oparciu o układ szkieletowy Enclos
- Kontrola stali, kontrola ugięcia i wyników reakcji - wizualizacja w Rhino
Lokalizacja projektu
