Collegium Academicum - 德国海德堡大学生宿舍

在海德堡-罗尔巴赫的前美国医院原址上，正在建造一座可供大学生、实习生以及年轻的在职人员使用的宿舍。

482x

正交胶合木板

该项目的设计宗旨为可持续发展和创新。主要使用的建筑材料有正交胶合木、层板胶合木和 BauBuche。

该大学生宿舍共有 46 套公寓，可为 176 名住户提供居住空间。该项目的总成本为 1800 万欧元。 Dlubal 客户 PIRMIN JUNG 公司负责结构设计以及建筑声学的设计。在结构分析中使用了 RFEM 和 RSTAB 软件。

结构

Collegium Academicum 大学生宿舍由三个建筑结构组成，它们之间由一个单层大厅来连接。木结构构件通过纯木榫卯工艺连接在一起。项目中选择了较小的建筑网格，可使连接处保持较低的荷载。该建筑物在墙壁和天花板上使用了正交胶合木板进行加固。外廊在设计中起到了传递荷载的作用。该项目的另一个特别之处在于，公寓单元内的隔墙板是可以移动的，可以根据个人需要进行调整。

该建筑主要由可再生原材料建成，旨在为海德堡的年轻人提供长期、经济的居住空间。

位置	Karlsruher Straße 69126 Heidelberg, Germany

投资者	Collegium Academicum GmbH DE-69117 Heidelberg
建筑设计	DGJ Architektur GmbH dgj.eu
结构设计	PIRMIN JUNG www.pirminjung.de
木结构设计	ZÜBLIN Timber GmbH www.zueblin-timber.com

项目说明

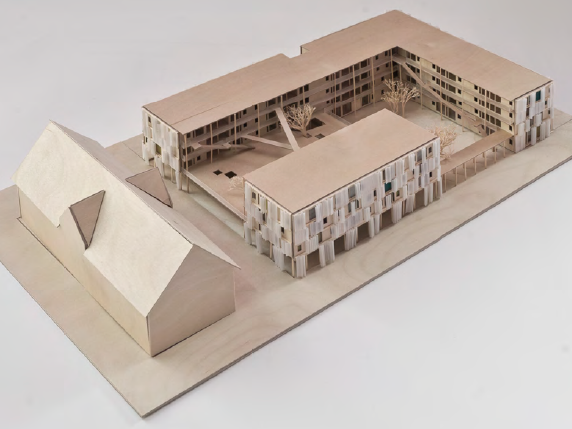

德国海德堡 Collegium Academicum 大学生宿舍模型（©DGJ Architektur GmbH）

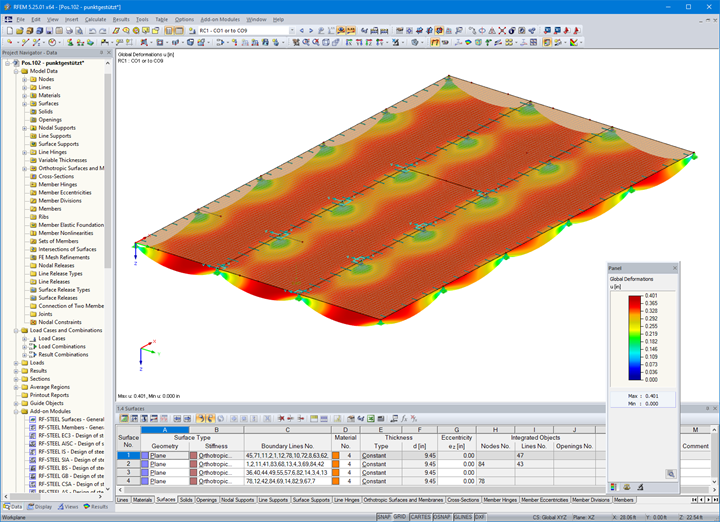

RFEM 中正交胶合木板的变形图（©PIRMIN JUNG）

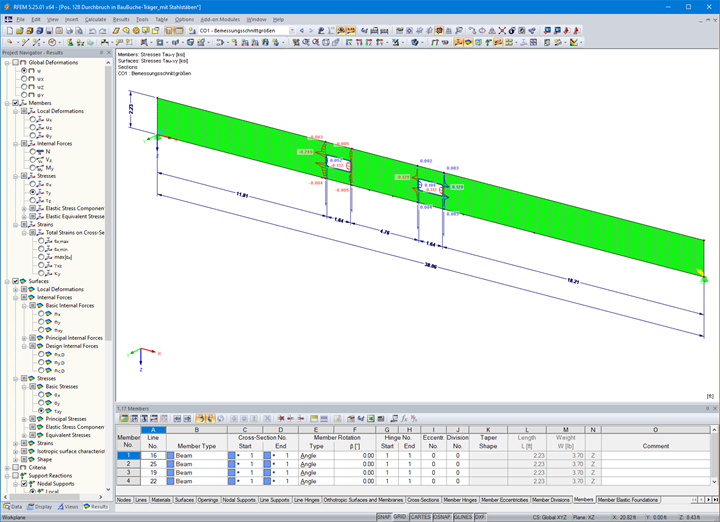

RFEM 中带开口的 BauBuche 梁的应力分析（©PIRMIN JUNG）

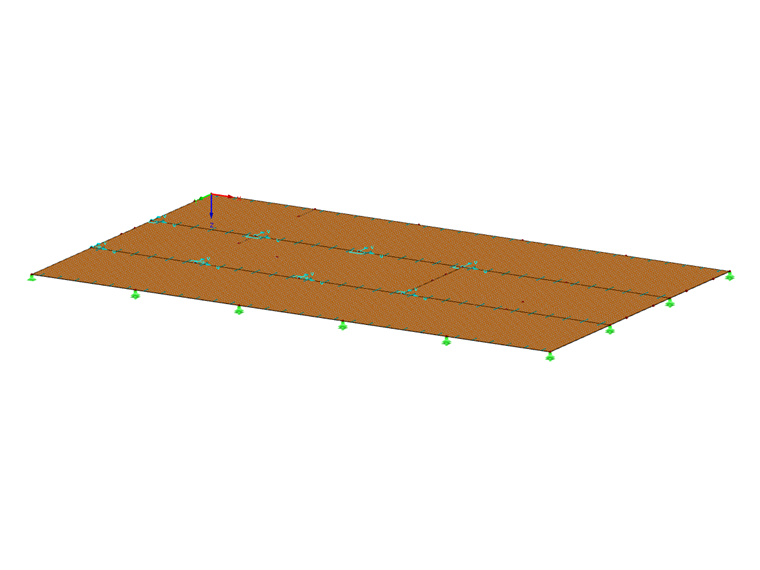

模型数据

节点数目： 37

线的数目 38

面的数目： 4

荷载工况数目 11

荷载组合数目 9

结果组合数目 1

总重量 15,138 t

翘曲区域尺寸 14.682 x 8.882 x 0.182 m

软件版本 5.25.01
