Dortoir Collegium Academicum, Heidelberg, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Un dortoir incluant un lieu de rencontre pour les étudiants, les stagiaires et les jeunes professionnels du Collegium Academicum est actuellement en construction sur le site de l'ancien hôpital américain d’Heidelberg-Rohrbach.

Maître d'ouvrage Collegium Academicum GmbH
DE-69117 Heidelberg
Conception architecturale DGJ Architektur GmbH
dgj.eu
Calcul de structure PIRMIN JUNG
www.pirminjung.de
Structures en bois ZÜBLIN Timber GmbH
www.zueblin-timber.com

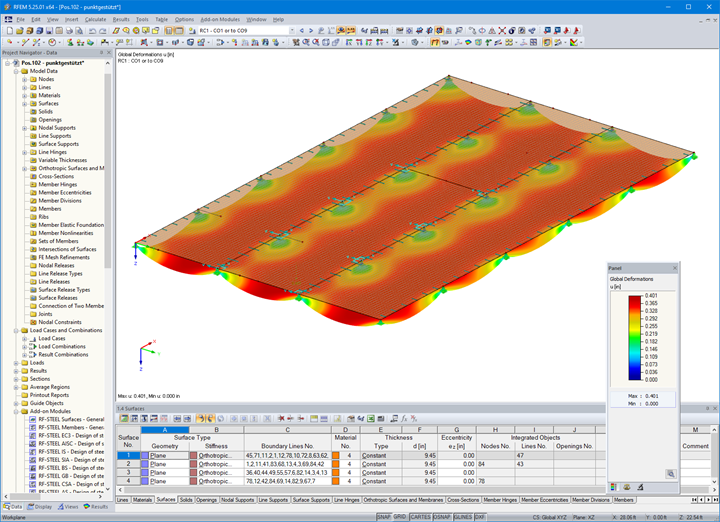

Paramètres de modélisation du plancher en bois lamellé-croisé

Modèle

Ce projet est axé sur la durabilité et l'innovation. Le bois lamellé croisé, le bois lamellé-collé et le BauBuche sont les principaux matériaux de construction.

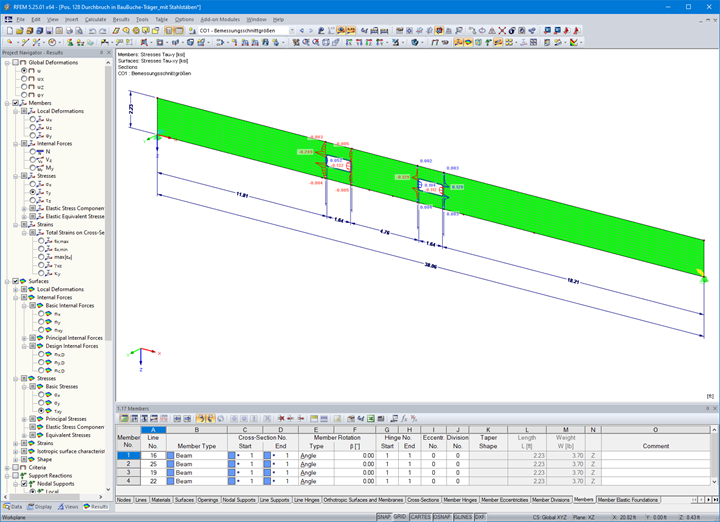

Le dortoir peut accueillir 176 résidents, répartis dans 46 appartements. Le coût total du projet est de 18 millions d'euros. Le client Dlubal, PIRMIN JUNG, était chargé du calcul de structure et de la conception structurelle associée à l'acoustique du bâtiment et des locaux. Les logiciels RFEM et RSTAB ont été utilisés pour le calcul de structure.

Structure

Le dortoir du Collegium Academicum se compose de trois structures reliées par une salle commune. La structure bois est reliée par des assemblages en bois s'adaptant aux différentes formes et forces agissantes sur le bâtiment. Afin de maintenir les charges générées dans les assemblages à un niveau bas, une grille de construction étroite a été sélectionnée. Le bâtiment est rigidifié à l'aide de panneaux en bois lamellé-croisé intégrés au plan des murs et du plafond. Les arcades fonctionnent comme un système de poutre au vent. Une particularité de ce projet se caractérise par l'aspect mobile des cloisons de séparation des unités résidentielles permettant ainsi d'être adaptées aux besoins individuels.

Ce bâtiment, principalement composé de matières premières renouvelables, offre l'accès aux jeunes d’Heidelberg à un espace de vie abordable et durable.

Adresse du projet

Karlsruher Strasse
69126 Heidelberg, Allemagne

Mots-clés

Dortoir Bois Bois lamellé-croisé Bois lamellé-collé et BauBuche
