31.5.2021

Kolej Collegium Academicum v Heidelbergu, Německo

V areálu bývalé americké nemocnice v Heidelbergu-Rohrbachu vzniká kolej s místy setkávání pro studenty, praktikanty a mladý personál z Collegia Academica.

482x

Deska z křížem lepeného dřeva

Projekt je zaměřen na udržitelnost a inovace. Jako stavební materiály se používají především křížem lepené dřevo, lepené lamelové dřevo a lepené bukové panely BauBuche.

Kolej nabízí ubytování pro 176 obyvatel ve 46 bytech. Celkové náklady na projekt činí 18 milionů eur. Společnost PIRMIN JUNG, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statické výpočty a stavebně fyzikální posouzení v oblasti stavební a prostorové akustiky. Pro statické výpočty použila programy RFEM a RSTAB.

Konstrukce

Kolej Collegium Academicum se skládá ze tří stavebních objektů propojených jednopodlažní halou. Dřevěná konstrukce je připojena tvarově přesnými celodřevěnými spoji pro přenos sil. Aby byla ve spojích udržena zatížení na nízké úrovni, byl zvolen těsný konstrukční rastr. Budova je vyztužena deskami z křížem lepeného dřeva v rovině stěn a stropu. Podloubí jsou řešena jako předsazená prutová konstrukce. Zvláštností projektu je, že příčky v bytových jednotkách jsou pohyblivé, a lze je tak pružně uzpůsobit individuálním potřebám.

Budova, která je postavena především z obnovitelných zdrojů, má mladým lidem v Heidelbergu dlouhodobě nabídnout cenově dostupné bydlení.

Místo

Karlsruher Strasse
69126 Heidelberg, Německo

Investor	Collegium Academicum GmbH DE-69117 Heidelberg, Německo
Architektonický návrh	DGJ Architektur GmbH dgj.eu
Statický výpočet	PIRMIN JUNG www.pirminjung.de
Dřevěná konstrukce	ZÜBLIN Timber GmbH www.zueblin-timber.com

Specifikace projektu

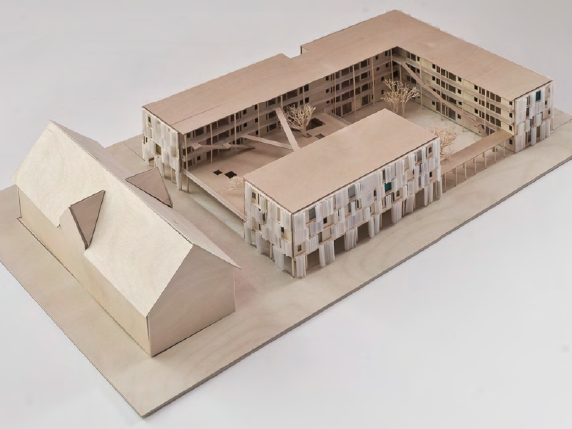

Model koleje Collegium Academicum v Heidelbergu, Německo (© DGJ Architektur GmbH)

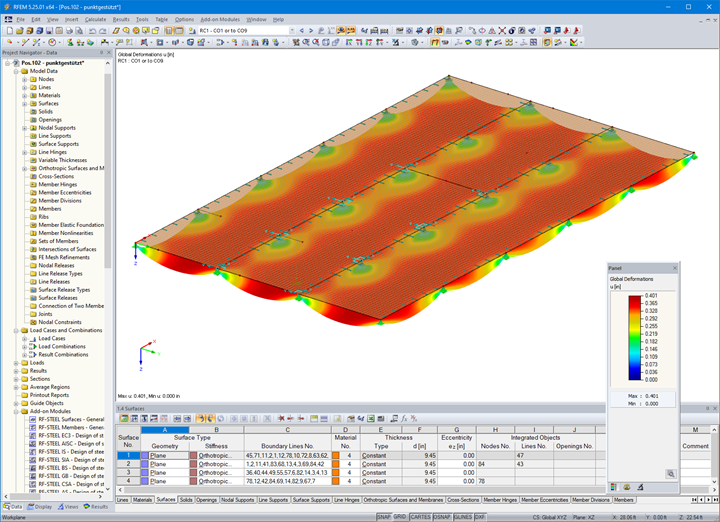

Znázornění deformací desky z křížem lepeného dřeva v programu RFEM (© PIRMIN JUNG)

Analýza napětí nosníku z lepeného bukového dřeva BauBuche s otvory v programu RFEM (© PIRMIN JUNG)

Údaje o modelu

Počet uzlů 37

Počet linií 38

Počet ploch 4

Počet zatěžovacích stavů 11

Počet kombinací zatížení 9

Počet kombinací výsledků 1

Celková hmotnost 15,138 t

Rozměry 14,682 x 8,882 x 0,182 m

Verze programu 5.25.01
