德国门兴格拉德巴赫 SMS 园区庭院屋顶结构

• 3D Viewer | Google
• 3D Viewer | Babylon
• 虚拟现实

233x

SMS 园区的庭院屋顶，德国门兴

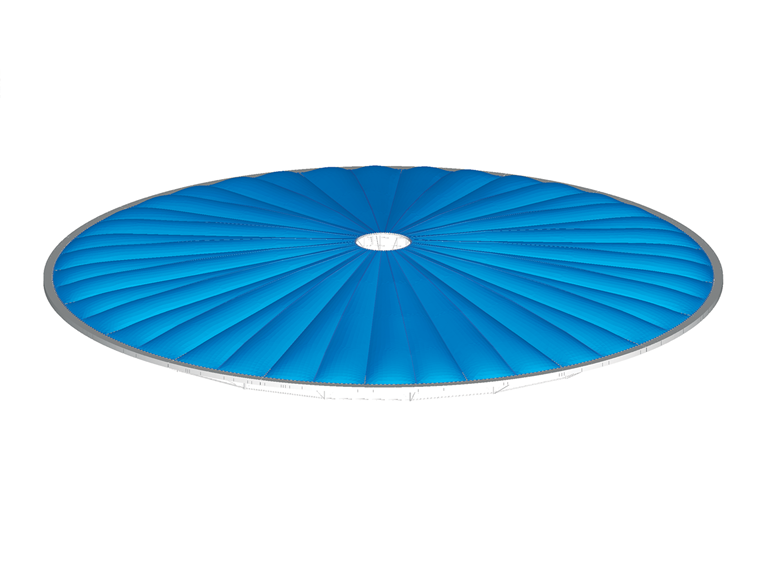

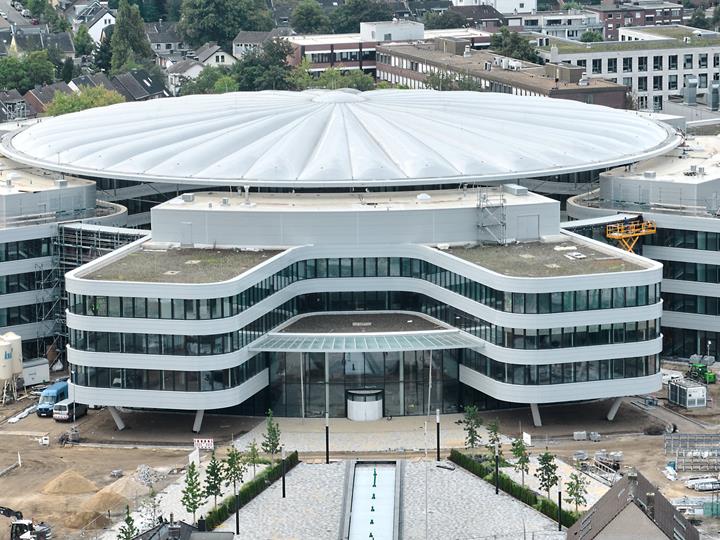

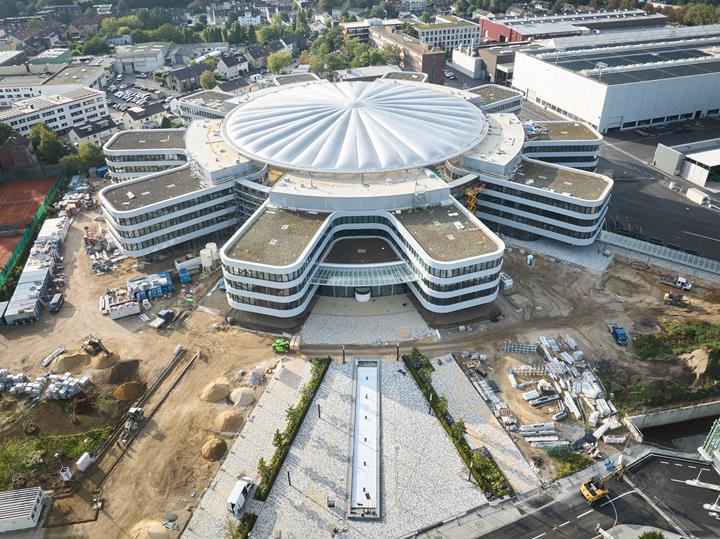

到 2024 年 5 月西姆斯集团的所有办公地点都集中在一个位置上。 办公模块呈嵌齿状，共五个平面。 直径 26.0 米的 ETFE 屋顶覆盖着内部庭院，高度为 6.0 米。 该屋面的总面积为 53900 m²，可以容纳 2000 多名员工在建筑之间自由活动。

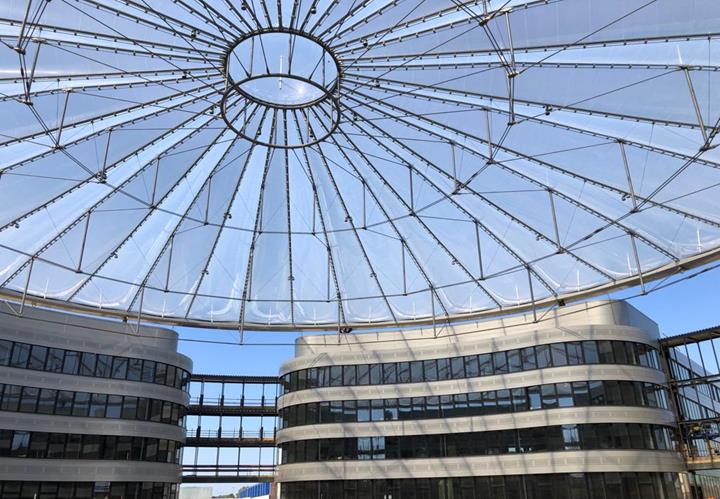

Dlubal 的客户 formTL 负责屋顶结构的技术处理以及索和钢结构的结构设计，根据盖革穹顶原理实现索结构受拉。 该结构的设计构造为一个受压环形箱，钢箱梁和 40 根不足张拉的径向索为双索设计。

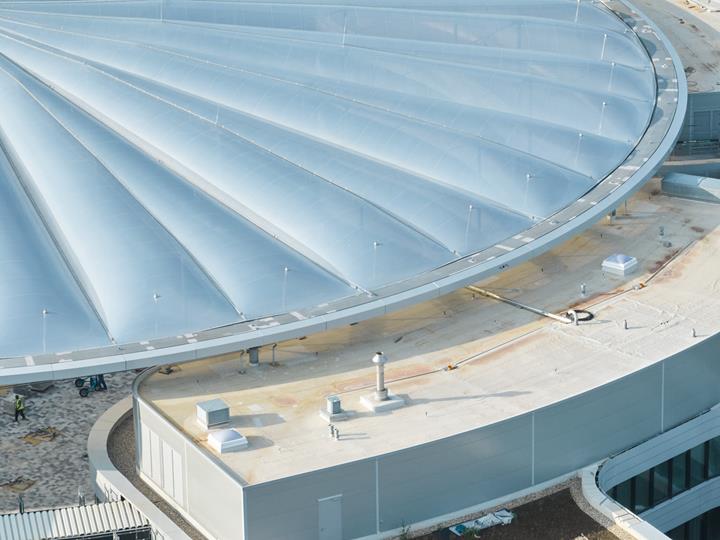

此外，formTL 的工程师们确定了索节点、ETFE 气枕的高度、钢箱梁以及与受压环网的索网连接。 其浮动支架、一个固定支架、在另一侧的可径向移动支架以及八个额外的摩擦支架确保了可靠固定。

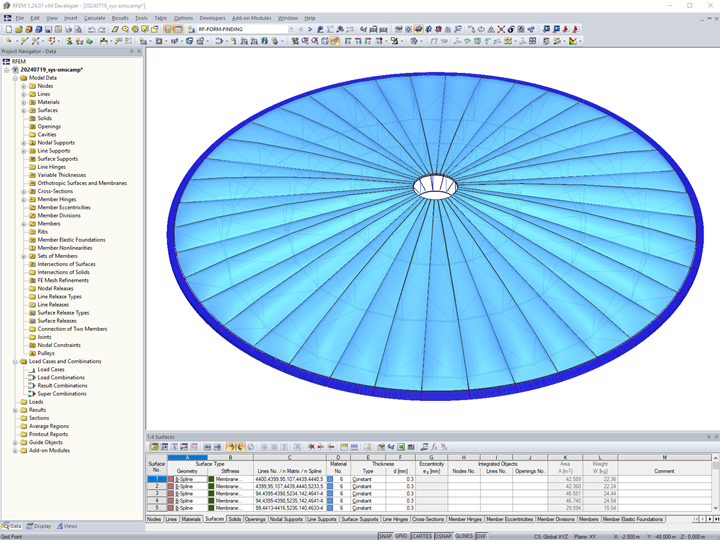

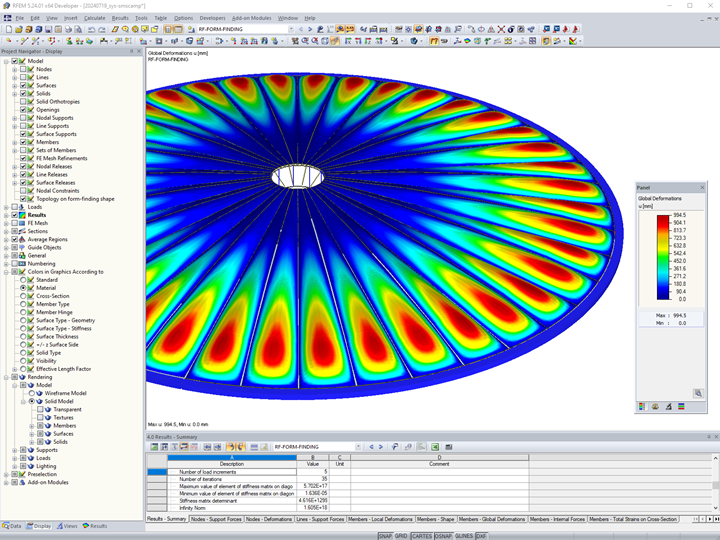

德儒巴客户 formTL 使用 RFEM 创建该内部庭院屋面结构。
