Zadaszenie dziedzińca kampusu SMS w Mönchengladbach, Niemcy

Technologia łączy ludzi i przestrzenie – doskonałym przykładem jest nowo otwarty kampus SMS w Mönchengladbach. Klient firmy Dlubal, biuro projektowe formTL, zaprojektował imponujące zadaszenie dziedzińca, które chroni tę przestrzeń, stanowiącą łącznik między poszczególnymi budynkami, przed wiatrem i niekorzystnymi warunkami atmosferycznymi.

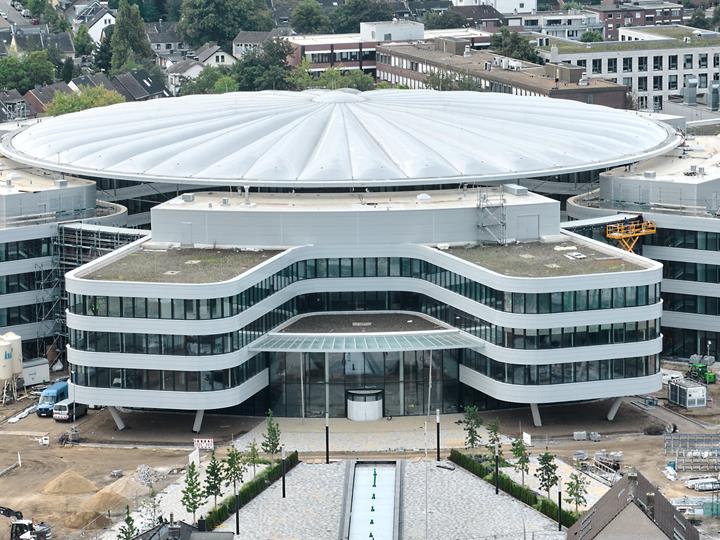

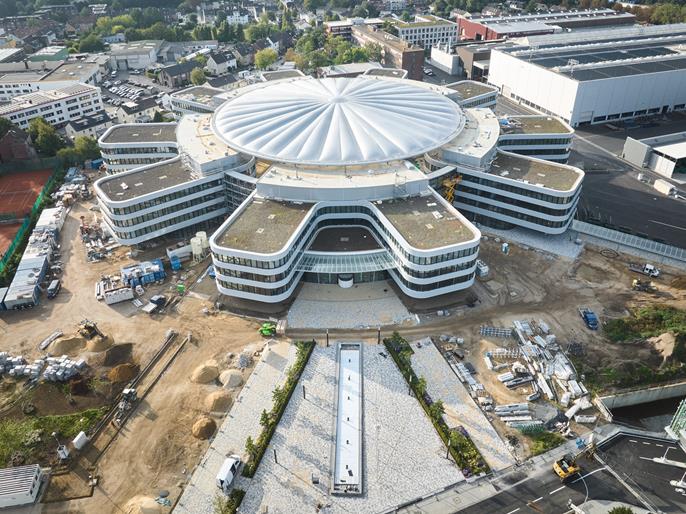

Od maja 2024 r. wszystkie lokalizacje firmy SMS Group zostały skupione w jednym miejscu. Tworzy je pięć modułów biurowych rozmieszczonych w układzie przypominającym koło zębate. Nad dziedzińcem, na wysokości 20 m, rozpięto dach z poduszek foliowych o średnicy 82 m. Konstrukcja dachu ma łączną powierzchnię 5100 m² i umożliwia ponad 2000 pracownikom przemieszczanie się między budynkami bez narażenia na niekorzystne warunki atmosferyczne.

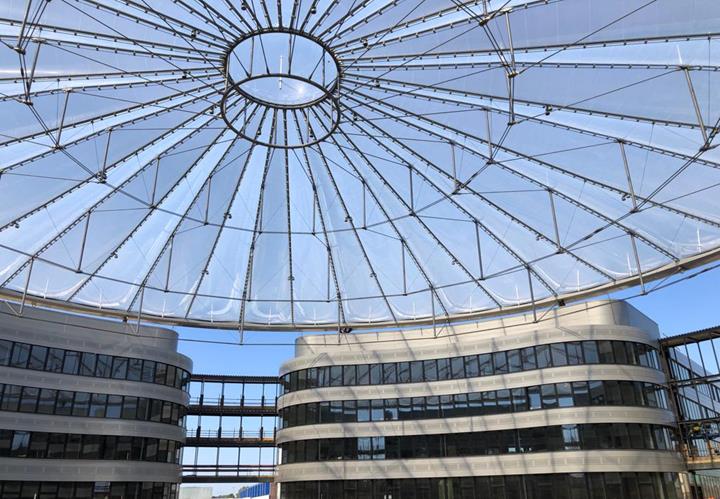

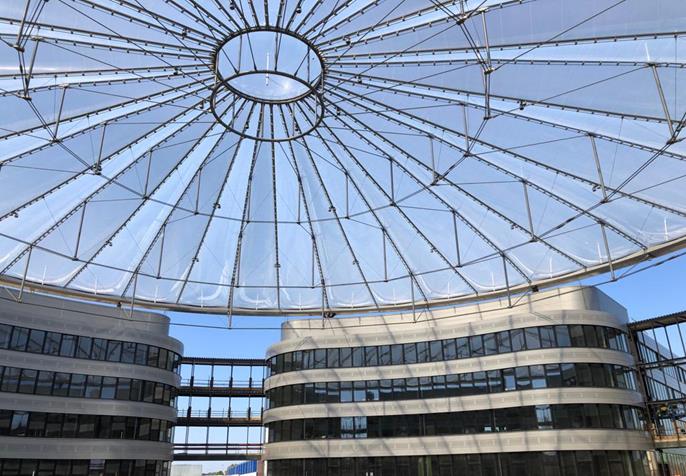

Za opracowanie techniczne konstrukcji dachu oraz projekt konstrukcyjny elementów linowych i stalowych odpowiadało biuro projektowe formTL, klient firmy Dlubal. Celem było zaprojektowanie rozciąganej konstrukcji linowej opartej na zasadzie kopuły Geigera. Jej podstawę stanowi pierścień ściskany z obwodowym dźwigarem skrzynkowym ze stali oraz 40 podwieszonymi linami promieniowymi, rozmieszczonymi w dwóch warstwach.

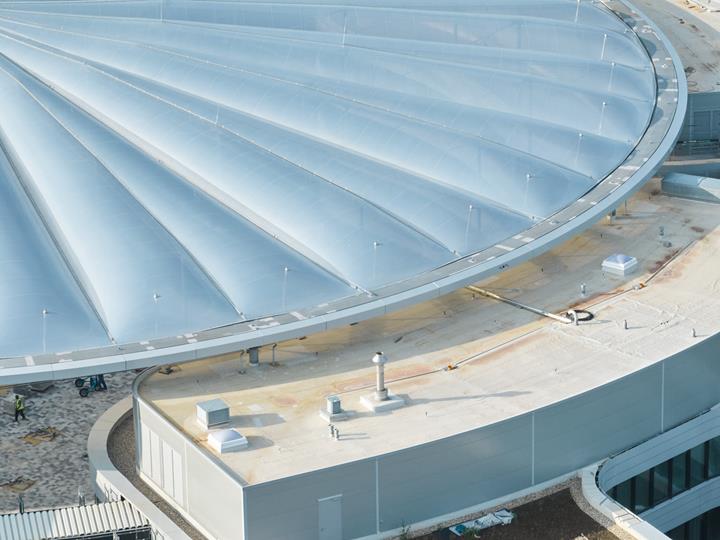

Ponadto inżynierowie z formTL zaprojektowali węzły linowe, konstrukcję wsporczą poduszek ETFE, stalowy dźwigar skrzynkowy oraz połączenia siatki linowej z pierścieniem ściskanym. Zastosowanie łożyskowania swobodnego pierścienia na masywnych budynkach modułowych – z jednym łożyskiem stałym, jednym łożyskiem przesuwnym w kierunku promieniowym po przeciwnej stronie oraz ośmioma dodatkowymi łożyskami ślizgowymi – zapewnia stabilne podparcie konstrukcji.

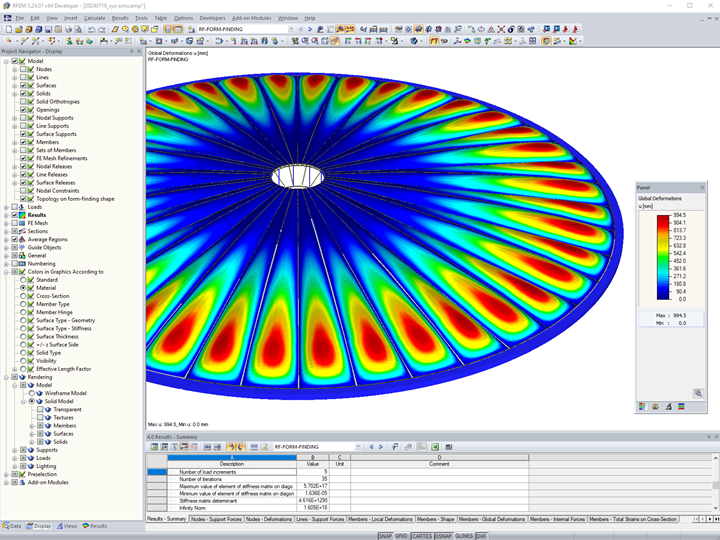

Dzięki realizacji tego zadaszenia dziedzińca biuro projektowe formTL, klient firmy Dlubal, stworzyło interesujący projekt konstrukcyjny, z wykorzystaniem programu RFEM.

Miejsce
SMS group GmbH
Am SMS Campus 1
41069 Mönchengladbach
Niemcy
Inwestor
Architekci
Obliczenia konstrukcyjne
Atrium zadaszenie
Inżynieria konstrukcyjna, montaż i projekt warsztatowy kopuły Geigera


Specyfikacja projektu

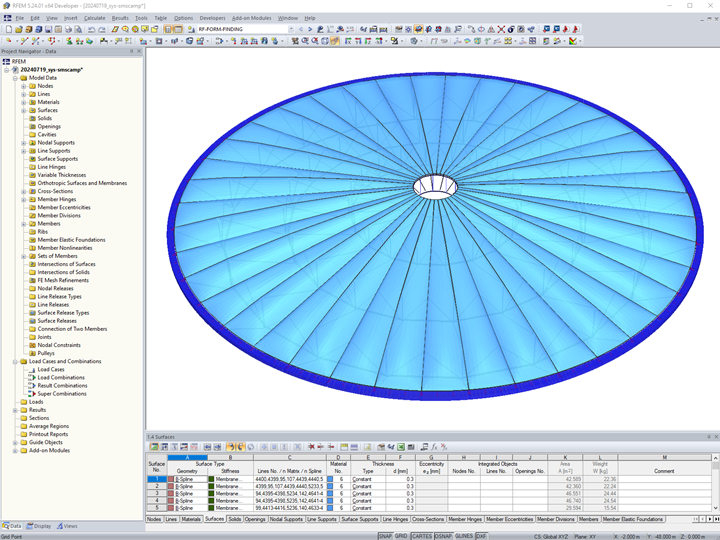

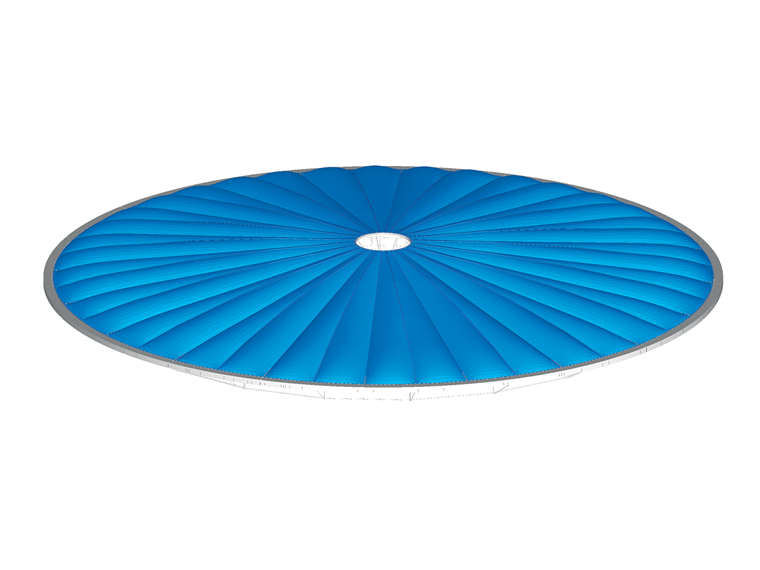

Dane modelu

Liczba węzłów 6330
Liczba linii 6500
Liczba prętów 6260
Liczba powierzchni 320
Ilość przypadków obciążenia 1
Ciężar całkowity 246,455 t
Wymiary (metryczne) 80,561 x 80,561 x 10,328 m
Wymiary (imperialne) 264.31 x 264.31 x 33.88 feet
Wersja programu 5.34.02
