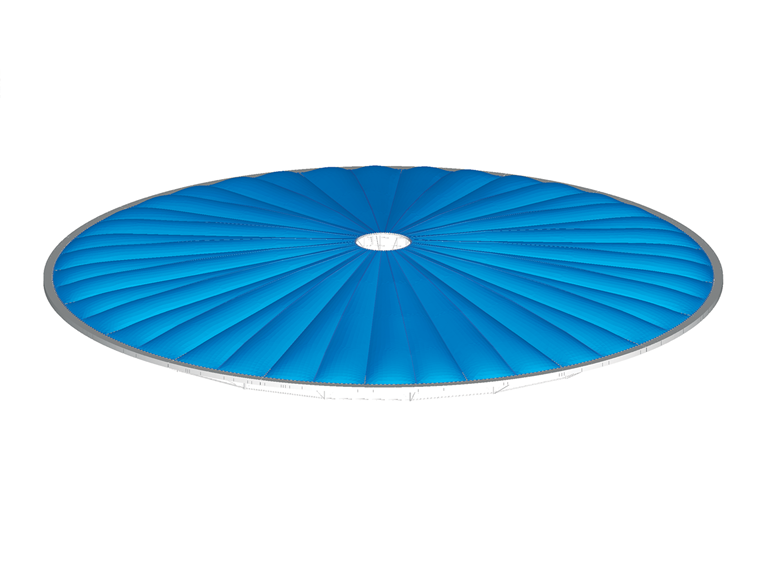

Cubierta del patio del Campus SMS en Mönchengladbach, Alemania

La tecnología conecta a las personas, y este también es el caso en el campus de SMS recientemente inaugurado en Moenchengladbach, Alemania. FormTL, un cliente de Dlubal Software, diseñó una impresionante estructura de cubierta que conecta los edificios individuales en el patio, que protege el patio interior del viento y la intemperie.

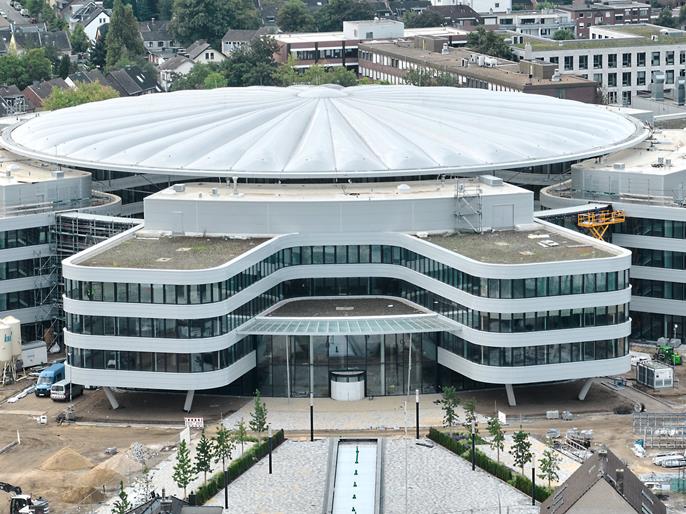

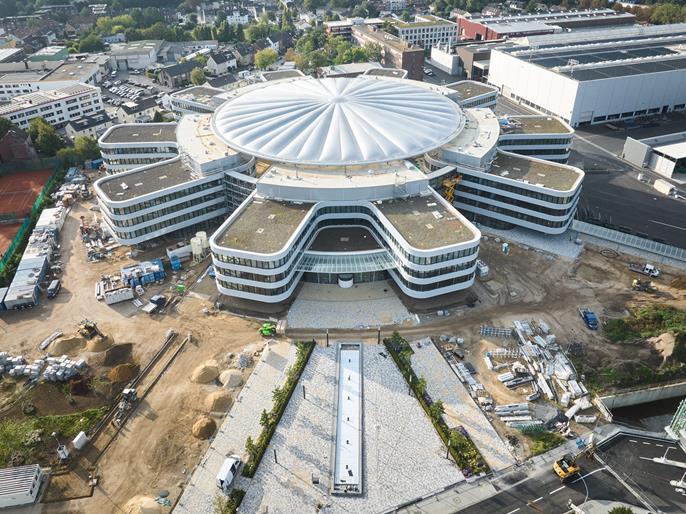

Desde de mayo de 2024, todas los emplazamientos de SMS Group están en un solo lugar. Con sus cinco módulos de oficinas, forman una estructura de rueda dentada. Una cubierta con cojines de láminas con un diámetro de 82 m se extiende por el patio interior con una altura de 20 m. La cubierta tiene una superficie total de 5.100 m² y permite a los más de 2.000 empleados moverse entre los edificios en un entorno constantemente seco.

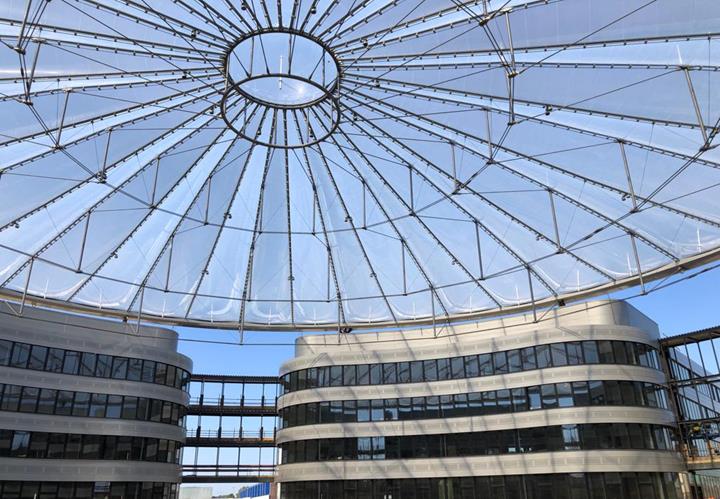

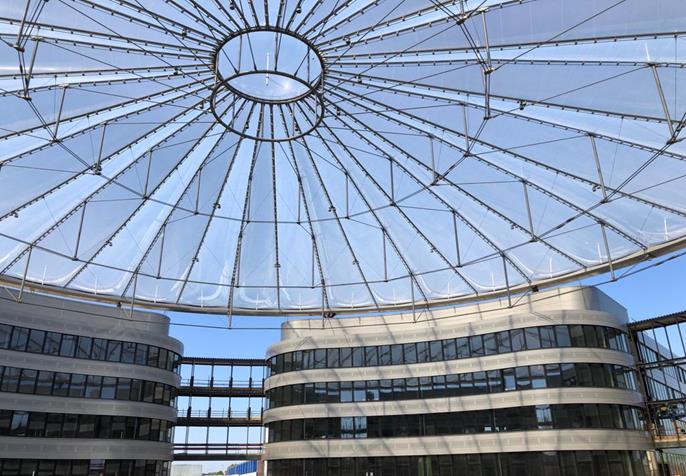

El cliente de Dlubal formTL fue responsable del procesamiento técnico de la estructura de la cubierta, así como del diseño estructural de las estructuras metálicas y con cables para lograr una estructura con cables sometida a tracción según el principio de la cúpula de Geiger. La estructura está basada en un anillo de compresión con una viga en cajón de acero circunferencial y 40 cables radiales bajo tracción con un conjunto doble de cables.

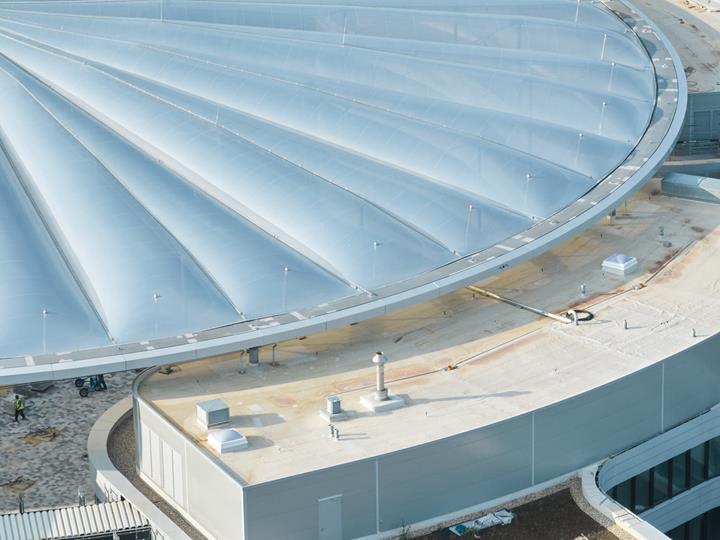

Además, los ingenieros de formTL desarrollaron los nudos de los cables, la elevación para los cojines de ETFE, la viga cajón de acero y las conexiones de la red de cables con el anillo de compresión. Su apoyo flotante en los edificios de módulos macizos con un apoyo fijo, un apoyo desplazable radialmente en el lado opuesto y ocho apoyos de fricción adicionales aseguran una sujeción segura.

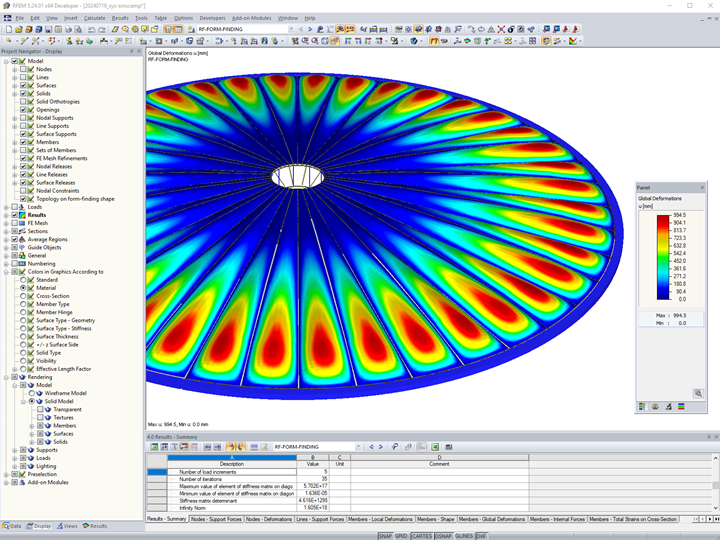

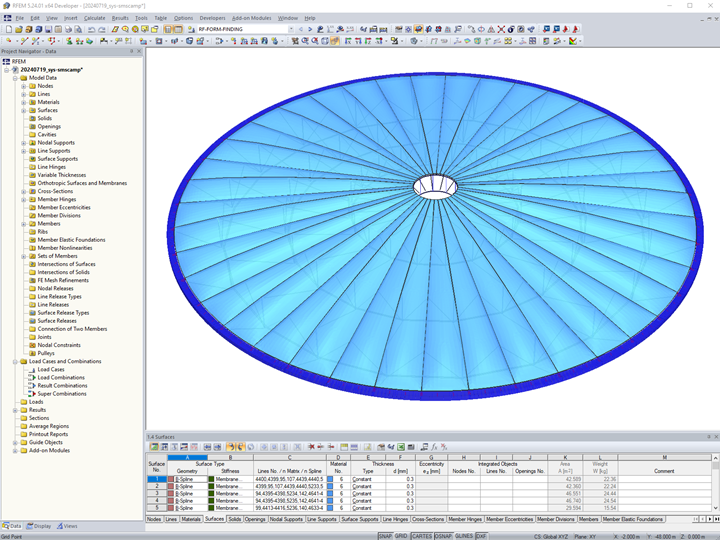

Con esta cubierta de patio el cliente de Dlubal, formTL, creó un proyecto muy interesante utilizando RFEM.

Lugar
SMS group GmbH
Am SMS Campus 1
41069 Mönchengladbach
Alemania
Inversor SMS Group GmbH, Mönchengladbach
www.sms-group.com
Arquitectos
Hartmann Architekten BDA, Mönchengladbach
www.hartmann-architekten.de
Diseño estructural Kempen Krause Ingenieure, Aquisgrán
www.kempenkrause.de
Cubierta de patio Pfeifer Structures, Buxheim (Memmingen)
www.pfeifer.info
Ingeniería estructural, montaje y planos de fabricación de la cúpula de Geiger formTL ingenieure für tragwerk und leichtbau gmbh, Radolfzell
www.form-tl.de


Especificaciones del proyecto

Datos del modelo

Número de nudos 6330
Número de líneas 6500
Número de barras 6260
Número de superficies 320
Número de casos de carga 1
Peso completo 246.455 t
Dimensiones (métricas) 80,561 x 80,561 x 10,328 m
Dimensiones (imperiales) 264.31 x 264.31 x 33.88 feet
Versión del programa 5.34.02
