建筑模型
产品特性

RFEM 6#/nobr#的建筑模型 | 产品特性

如果您正在规划一栋多层建筑，那么“建筑模型”模块是最适合您的工具。 Es ermöglicht Ihnen die Definition von Geschossen für ihr Gebäude. Dabei können Sie die Geschosse im Nachhinein vielseitig anpassen – ganz so, wie Sie es brauchen.

Sie können Aussteifungsberechnungen durchführen, Schubwände bemessen, Decken als herausgelöste 2D-Systeme analysieren, wichtige Parameter für dynamische Berechnungen ermitteln und vieles mehr.

下载免费试用版

RFEM 6 建筑模型模块

RFEM 6 的建筑模型模块

加劲墙和剪力墙

特征

探索优化建筑建模和分析的强大工具。

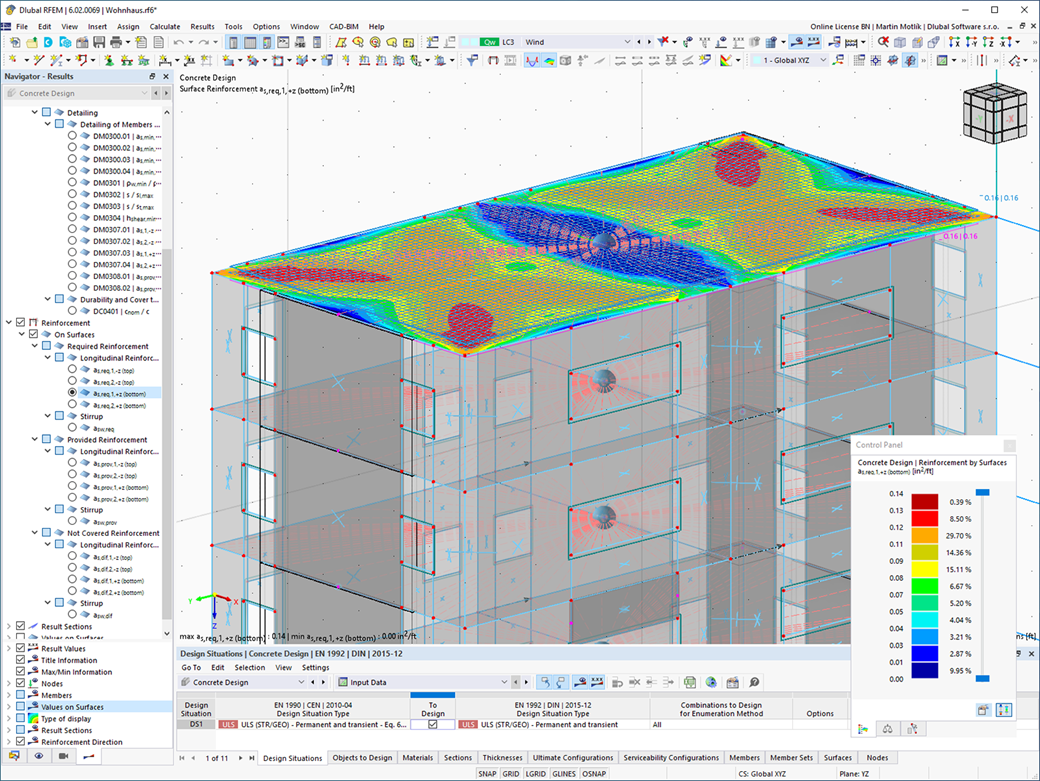

作为离散二维体系的楼板分析

建筑模型的计算使得根据楼层建模进行细致的结果表示成为可能。首先创建3D总体模型，楼板可以建模为刚性或柔性平面。这样可以实现类似于平面静力的设计，同时不忽略3D模型的效应。

3D和2D计算的结果汇总在一个模型中，方便数据交换，避免潜在错误。垂直面还可以分为抗剪墙和墙梁（过梁），程序自动生成结果杆件，直接在设计模块中进行设计。
建筑楼层生成器

利用建筑楼层生成器，您可以根据模型的拓扑关系自动创建建筑楼层。
刚度中心

您可以在表格和图形中输出刚心。例如，将其用于动力分析。

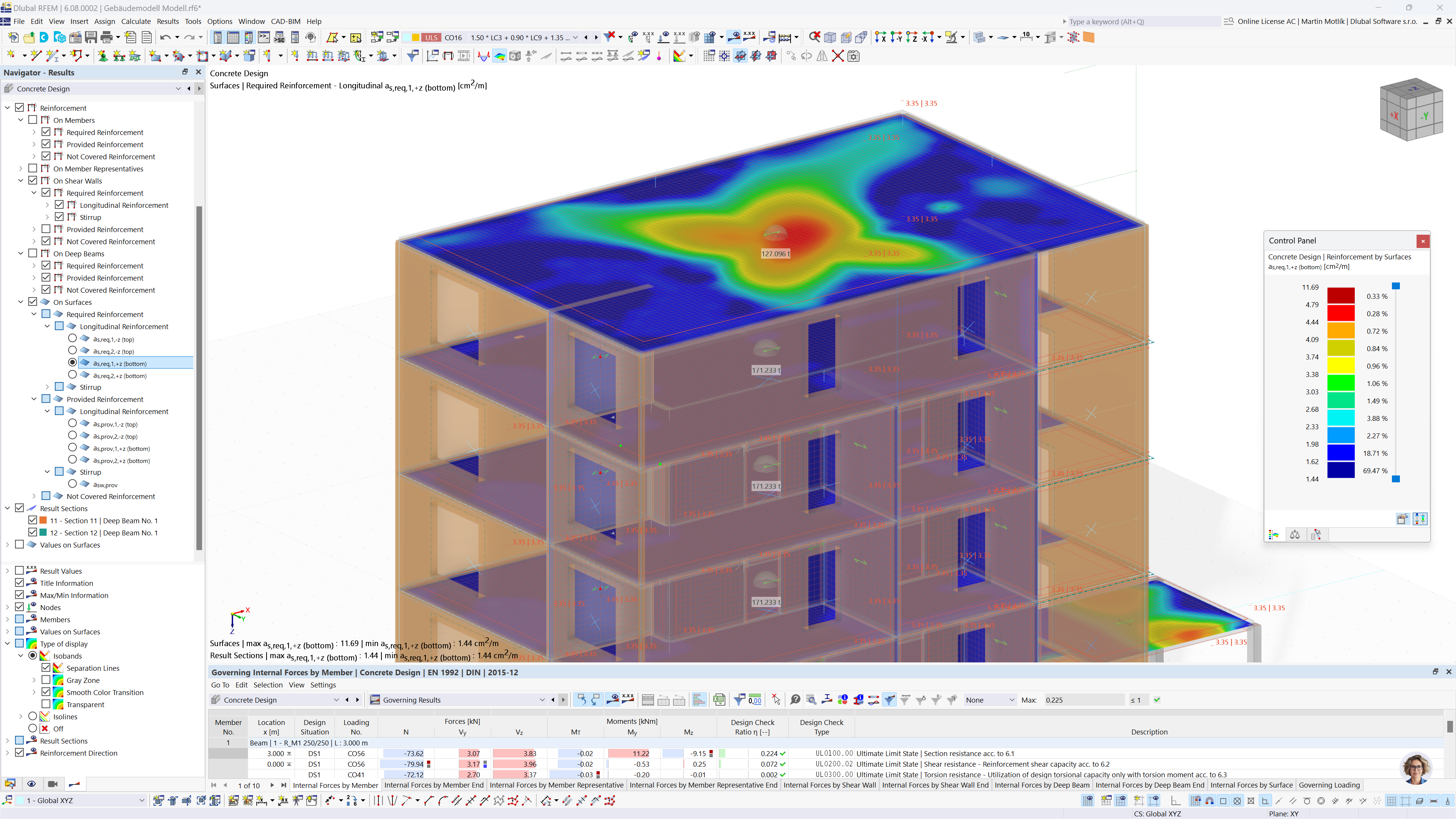

RFEM 建筑模型模块：楼板系统分析

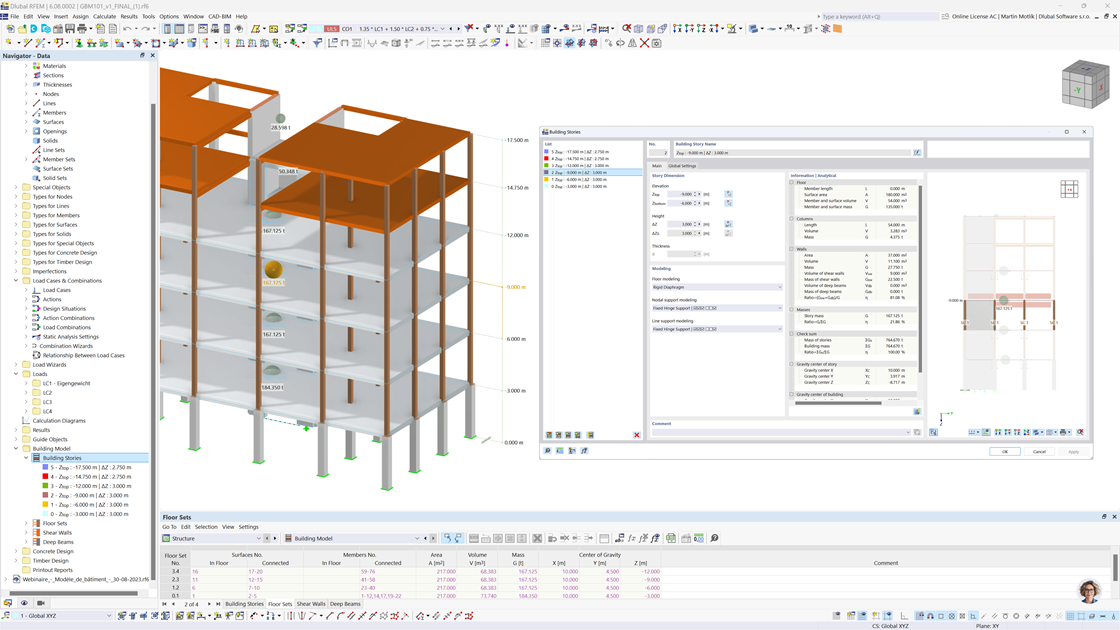

使用建筑模型模块高效建模

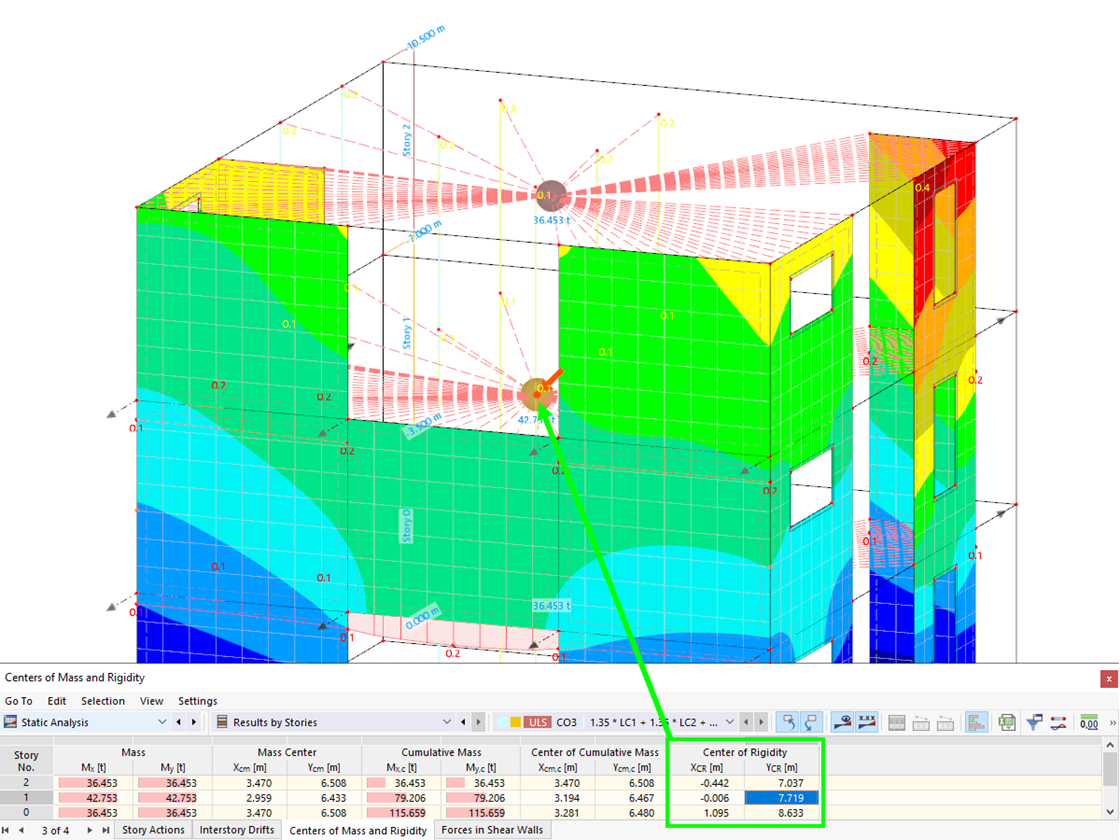

表格和图形输出刚度中心

二阶效应系数

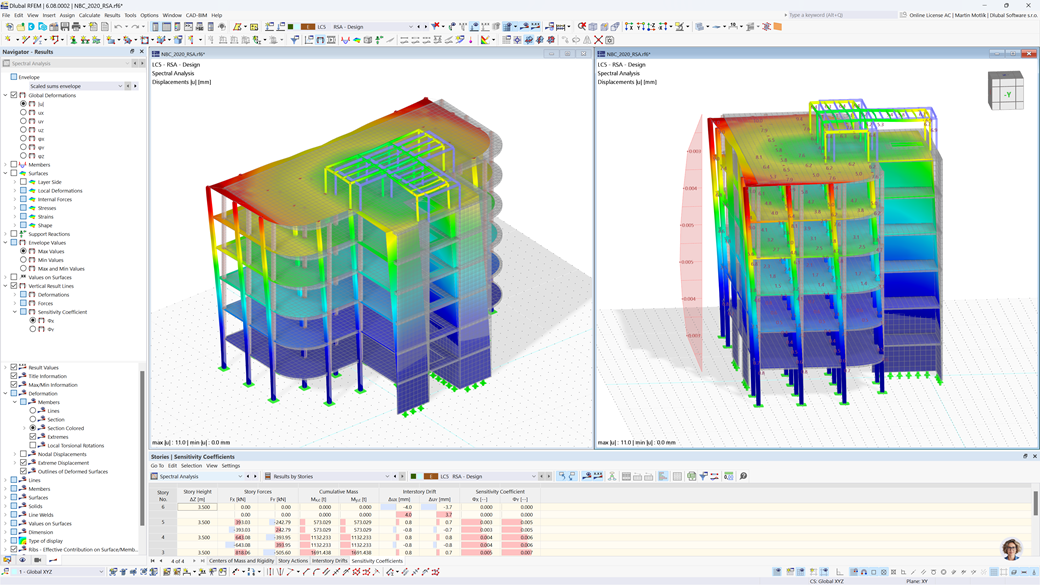

在使用建筑模型的反应谱进行地震分析时，各楼层在水平方向上的灵敏度系数会以表格形式清晰显示。

用户可以通过表格查看模型在不同荷载和作用作用下的作用情况，从而提高分析的质量。

更多信息

直观数据输入

在建筑物模型中，您有两种选择。可以在结构建模开始时创建，也可以在之后启用。通过建筑物模型，您可以直接定义和操作楼层。

在操作楼层时，您可以选择通过各种选项修改或保留包含的对象。

更多信息

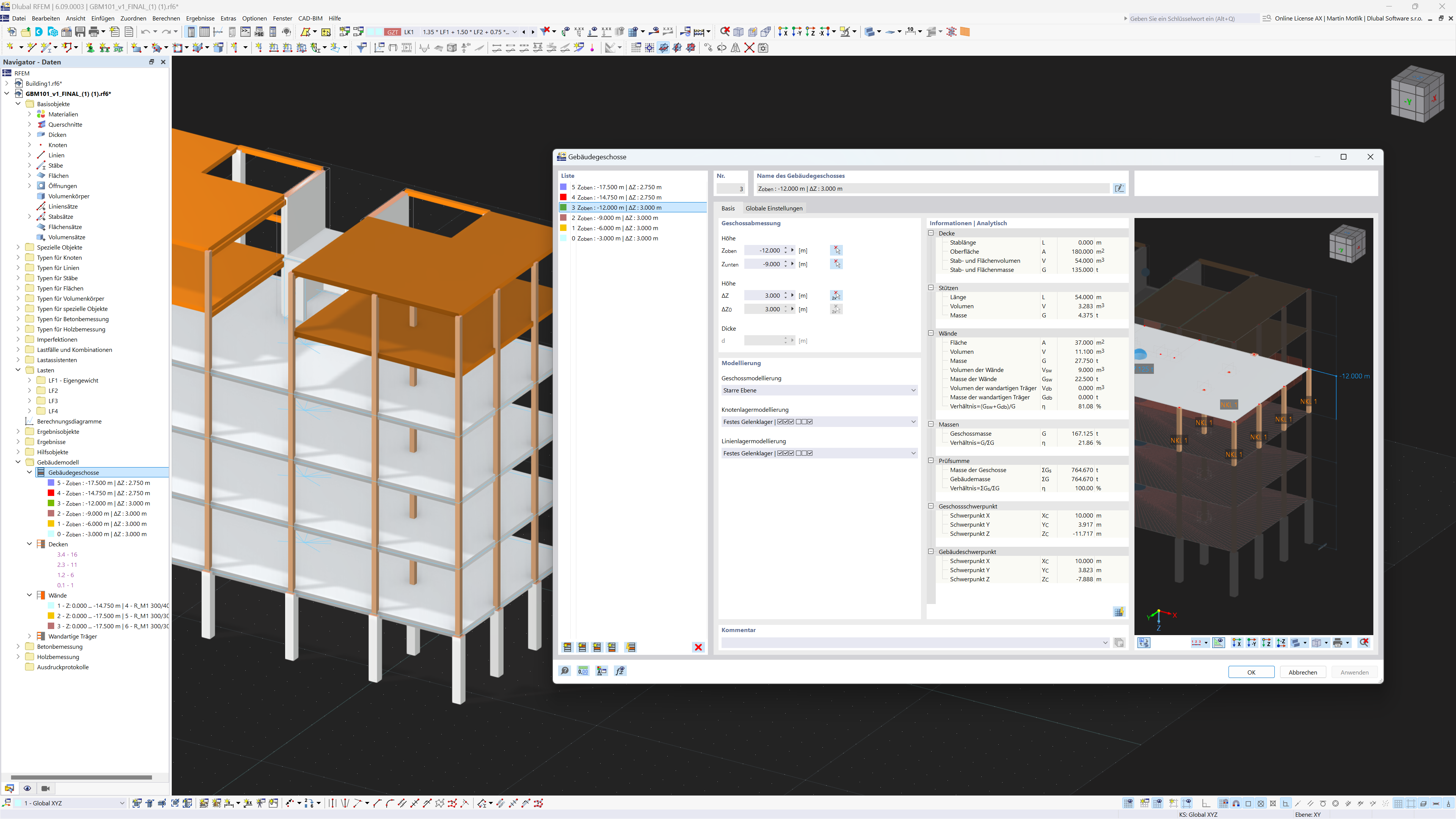

用于定义建筑模型各楼层的对话框。

考虑荷载的重心计算

在建筑模型的“楼层结果”表中，会为荷载工况和荷载组合给出重心位置，并考虑到自重和各工况的竖向荷载。

通过“选定对象的信息和重心”对话框，可以查看特定选定荷载的重心位置。这有助于稳定性分析和设计优化。

重心和刚心的位置也可以通过图形方式输出。

更多信息

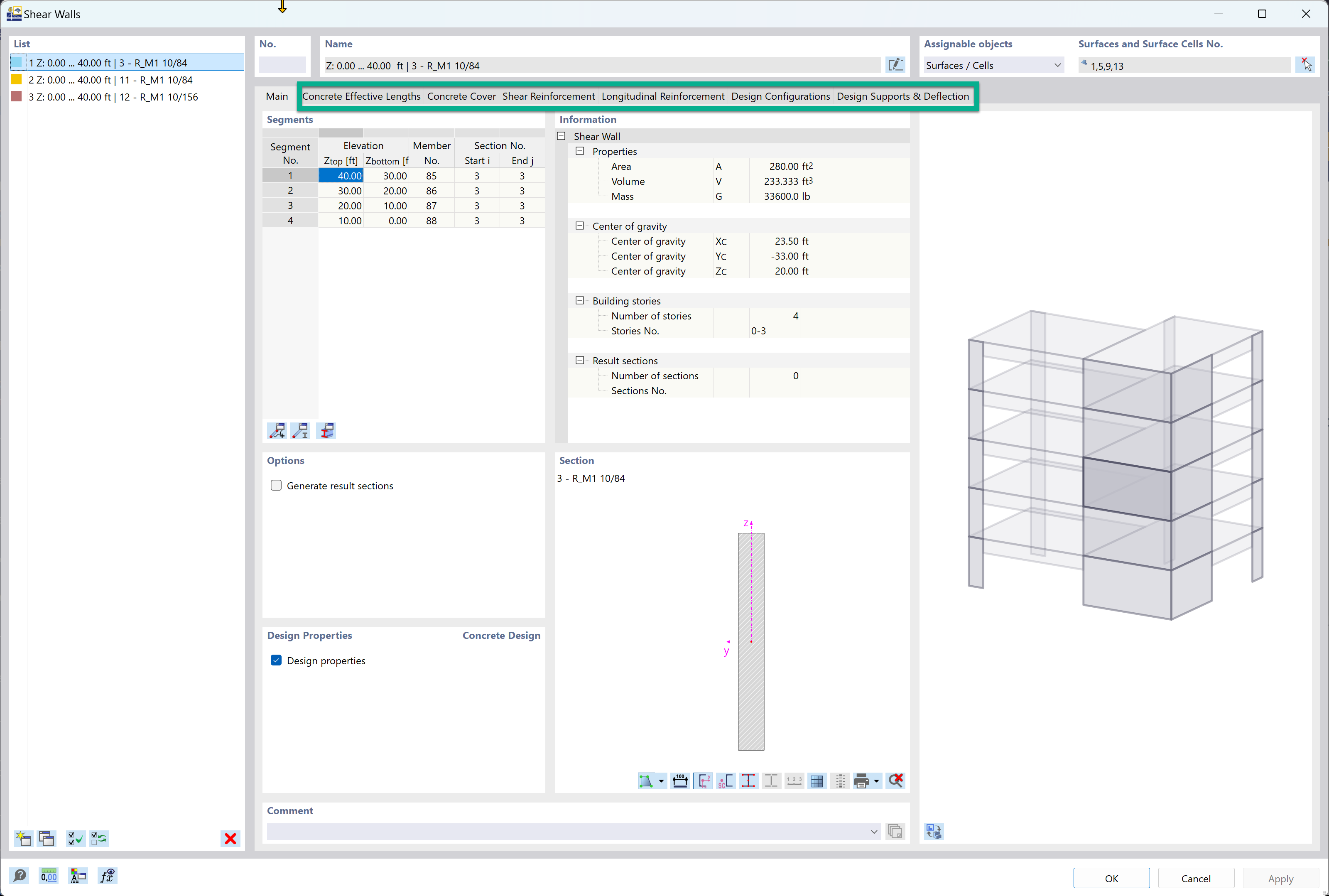

功能 002856 | 剪力墙和深梁的设计属性

剪力墙和深梁的设计属性

在“建筑模型”模块中，您可以为相应的模块定义剪力墙和深梁的设计属性。

功能 002818 | 忽略洞口

忽略洞口

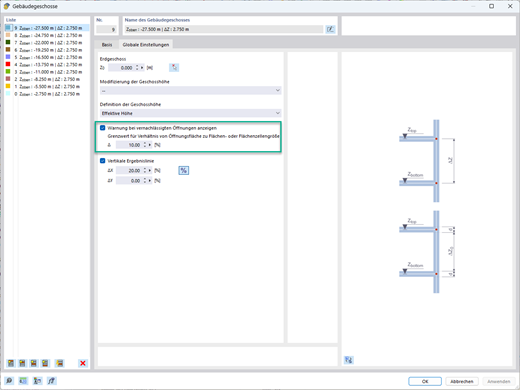

用户可以在建筑模型计算中忽略一定面积的洞口。该选项可以在建筑楼层的全局设置中激活。

功能 002850 | 用于楼板建模的柔性平面

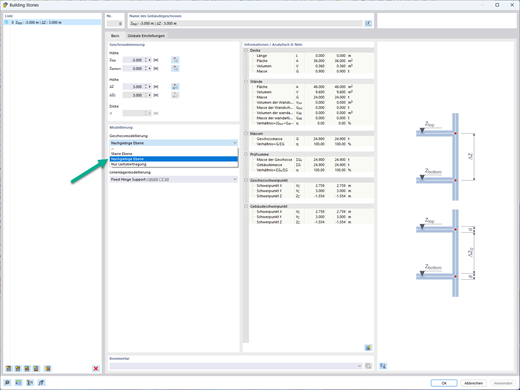

楼板建模中的半刚性楼板

该选项与“刚性楼板”的建模方法基本相同。主要区别在于，半刚性楼板，从重心到每个有限元节点之间没有节点耦合，
