[EN] FAQ常见问题解答001056 | 变截面杆件的内插截面...

问题:

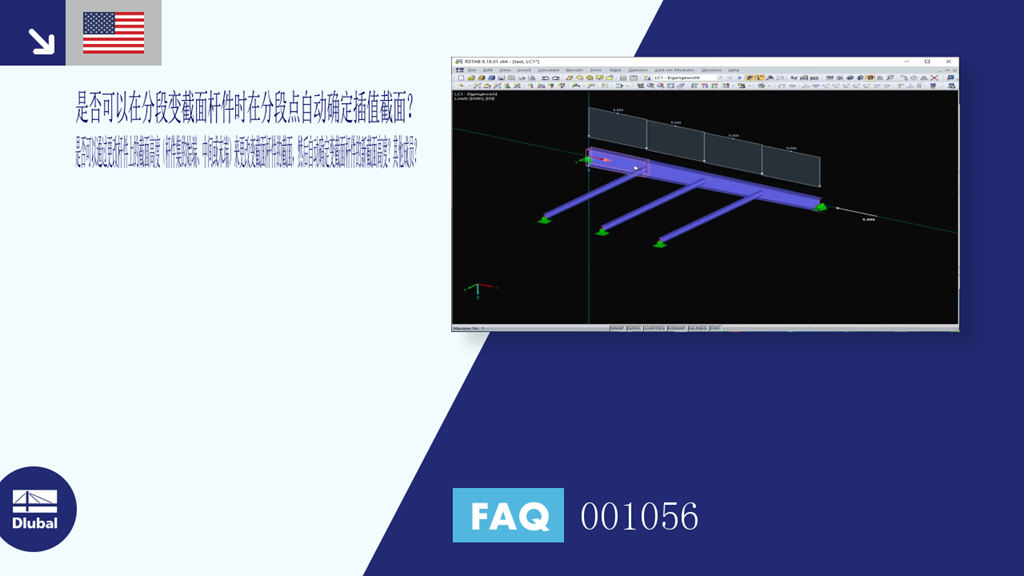

是否可以按变截面杆件的计算截面,内插截面的方式,将变截面圆锥形构件分段。 是否可以通过更改一个杆件的截面高度(多杆件的始端,中间或末端)来更改一组变截面杆件的截面,然后自动确定该杆件的新截面高度其他成员吗?

答案:
如果变截面杆件被节点除法,那么内插到中间截面的截面会自动创建。

对于已经被分割的杆件或多杆件,首先必须反转分割才能使用该功能。 因此,下面的常见解决方法是:

首先,复制所有有荷载杆件,并删除中间节点。 然后调整截面,删除原来的截面。 现在,可以将复制副本移动到原始位置。 如果取消了在节点处的杆件自动划分功能,那么必须手动进行。 附件视频显示了该操作步骤。
