Pytanie:
Czy możliwe jest podzielenie pręta o zmiennym przekroju w taki sposób, aby interpolowany przekrój był wyznaczany automatycznie w punkcie podziału? Czy można zmienić przekrój zbieżnego zbioru prętów poprzez zmianę wysokości przekroju na pręcie (początek, środek lub koniec zbioru prętów), a następnie automatycznie określić nowe wysokości przekroju dla pręta? inni członkowie?
Odpowiedź:
Jeżeli pręt o zbieżnym przekroju jest podzielony przez węzły, interpolowane przekroje pośrednie są tworzone automatycznie.
W przypadku prętów, które zostały już podzielone lub w przypadku zbiorów prętów, należy najpierw odwrócić podział, aby móc skorzystać z tej funkcji. Dlatego typowe rozwiązanie jest następujące:

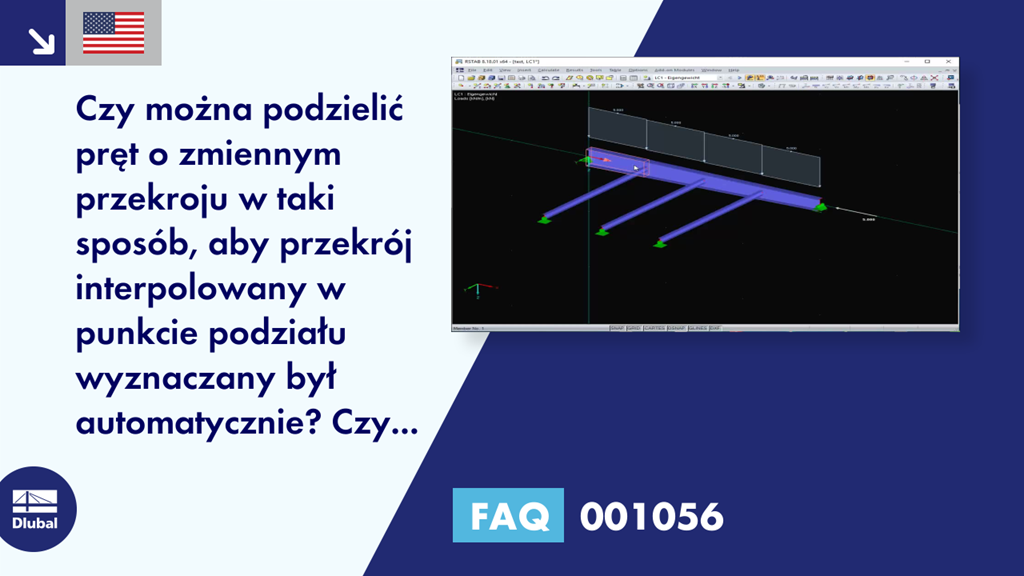

Najpierw kopiowane są wszystkie pręty z obciążeniami, a węzły pośrednie są usuwane, scalając linie. Następnie przekrój zostaje dostosowany, a oryginalny przekrój zostaje usunięty. Kopię można teraz przenieść do pierwotnej lokalizacji. Jeżeli automatyczny podział prętów w węzłach jest wyłączony, należy go przeprowadzić ręcznie. Procedura jest pokazana na załączonym filmie.
