Frage:
Kann ein Voutenstab so geteilt werden, dass der interpolierte Querschnitt am Teilungspunkt automatisch ermittelt wird? Kann auch der Querschnitt eines gevouteten Stabzuges geändert werden, indem an einem Stab (Anfang, Mitte oder Ende des Stabzuges) die Querschnittshöhe geändert wird und bei den übrigen Stäben dann automatisch die neuen Querschnittshöhen ermittelt werden?
Antwort:
Wenn ein gevouteter Stab durch Knoten geteilt wird, so werden automatisch die interpolierten Zwischenquerschnitte angelegt.
Für bereits geteilte Stäbe oder bei Stabsätzen muss die Teilung zunächst rückgängig gemacht werden um dieses Feature nutzen zu können. Eine gängige Lösung ist daher die Folgende:

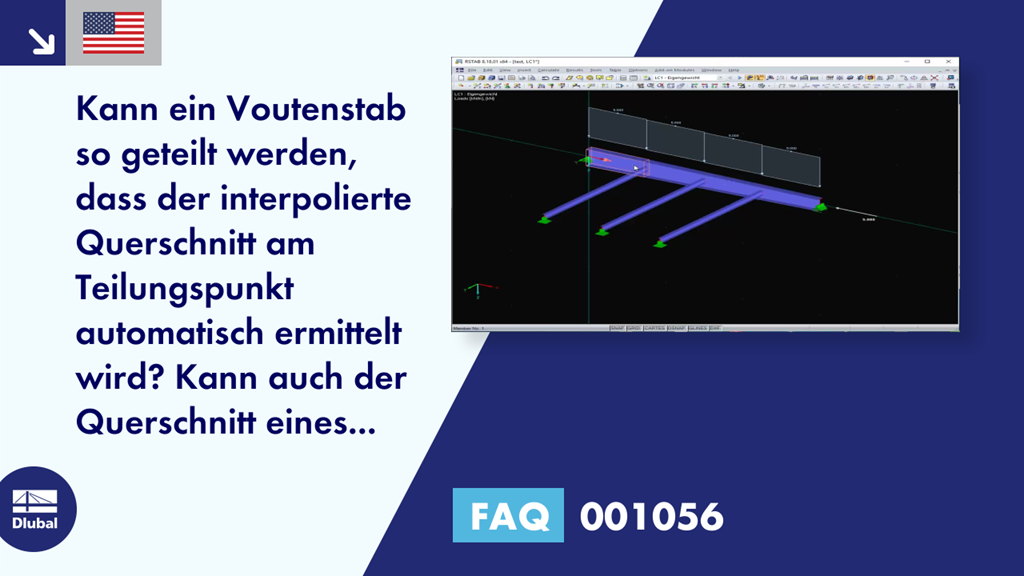

Zuerst werden alle Stäbe mit Lasten kopiert und die Zwischenknoten gelöscht, wobei die Linien vereint werden. Danach wird der Querschnitt angepasst und das Original gelöscht. Nun kann die Kopie an die ursprüngliche Stelle verschoben werden. Falls die automatische Teilung von Stäben an Knoten deaktiviert ist, muss diese noch manuell durchgeführt werden. Die Prozedur wird im angehängten Video dargestellt.
