主题：
工字钢焊接连接设计
说明:

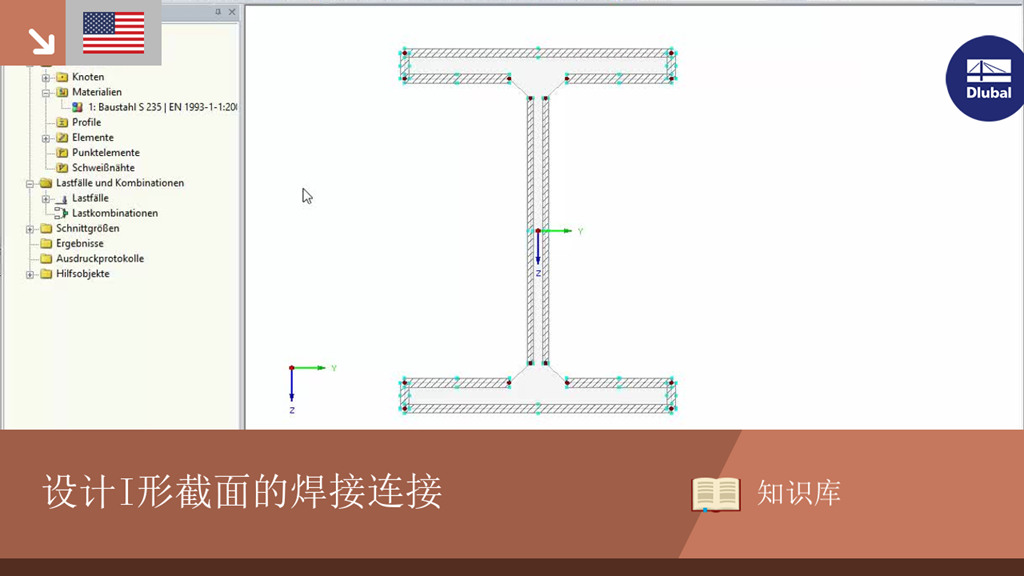

本例题要分析一个 HEA 截面焊接连接节点，该连接节点受轴力作用下的双向受弯构件的作用。 将通过 SHAPE-THIN 软件按照规范的简化方法 (DIN EN 1993-1-8, 条款 4.5.3.3) 对给定的内力进行焊缝设计。
论文摘要:
焊缝设计按照欧洲规范 EN 1993-1-8 [1] 中有两种。 对结构荷载的计算可以选择参照方向或简化方法。
原则上平行于焊缝轴方向考虑法成本更高，当角焊缝区域只有剪应力时，平行于焊缝轴方向法可以得出相同的结果。
对于当前的 HEA 截面示例，可以使用独立程序 SHAPE-THIN 规定的简化方法快速方便地按照规范 EN 1993-1-8 中第 4.5.3.3 条进行计算。
表 3.1 中显示了作用的内力：
N = -1190 kN
Vy = 180 kN
Vz = 370 kN
Mq = 225 kNm
Mz = 26 kNm
计算焊缝抗剪强度设计值的公式如下
结束
必须在 SHAPE-THIN 的计算参数中设置，默认为米塞斯等效应力（见图 03）。
在 SHAPE-THIN 中计算的结果直接以图形方式显示。 通过颜色的梯度可以快速确定翼缘和腹板焊缝的比例。
