KB 001604 | Cálculo de una conexión soldada de una sección en I

Tema:

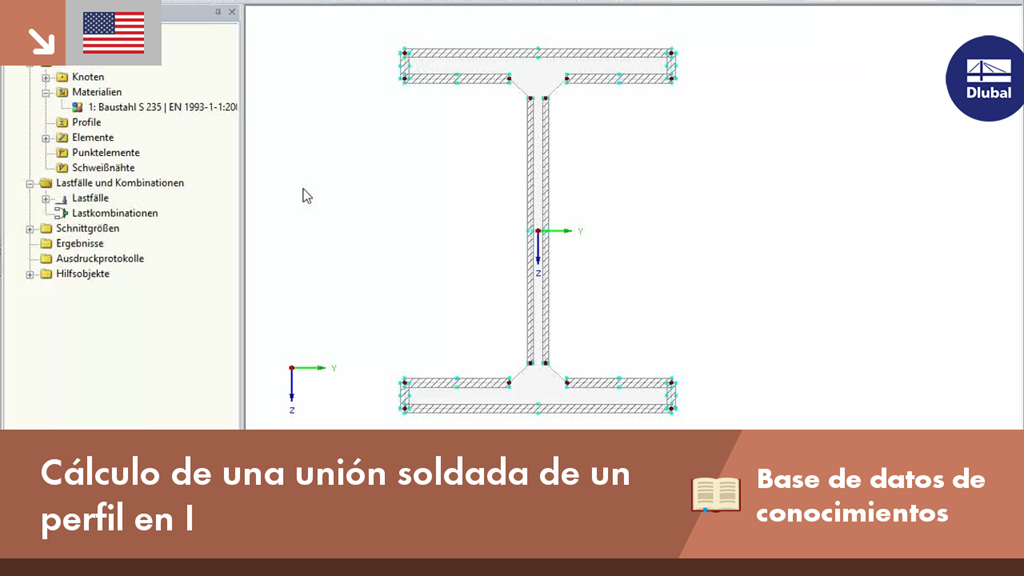

Cálculo de una conexión soldada de una sección en I

Por favor, tenga en cuenta:
Se va a calcular una conexión soldada de una sección HEA sometida a flexión biaxial con esfuerzo axil. Se realizará el cálculo de soldaduras para los esfuerzos internos dados según el método simplificado (DIN EN 1993-1-8, apartado 4.5.3.3) por medio de SHAPE-THIN.

Descripción:
Hay dos métodos disponibles para el cálculo de una soldadura según UNE EN 1993-1-8 [1]. El ingeniero puede utilizar el método relacionado con la dirección o el método simplificado para el cálculo.

Básicamente, el método relacionado con la dirección es más rentable, mientras que el método simplificado tiene resultados idénticos paralelos al eje de la soldadura en el caso de solo tensiones tangenciales en el área de la soldadura en ángulo.

En el presente ejemplo de una sección HEA, el cálculo con el método simplificado según EN 1993-1-8, apartado 4.5.3.3 se llevará a cabo rápida y fácilmente con el programa independiente SHAPE-THIN.

Los esfuerzos internos que actúan se pueden introducir en la "Tabla 3.1":
N = -1,190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm

El valor de cálculo de la resistencia a cortante para la soldadura se calcula con la fórmula

Hasta

Esto se debe establecer en los parámetros de cálculo en SHAPE-THIN, ya que la configuración predeterminada se corresponde con la tensión equivalente según Mises (ver figura 03).

El resultado del cálculo en SHAPE-THIN se muestra directamente de forma gráfica. La relación de las soldaduras en el ala y el alma se puede determinar rápidamente por medio del gradiente de color.
