Temat:

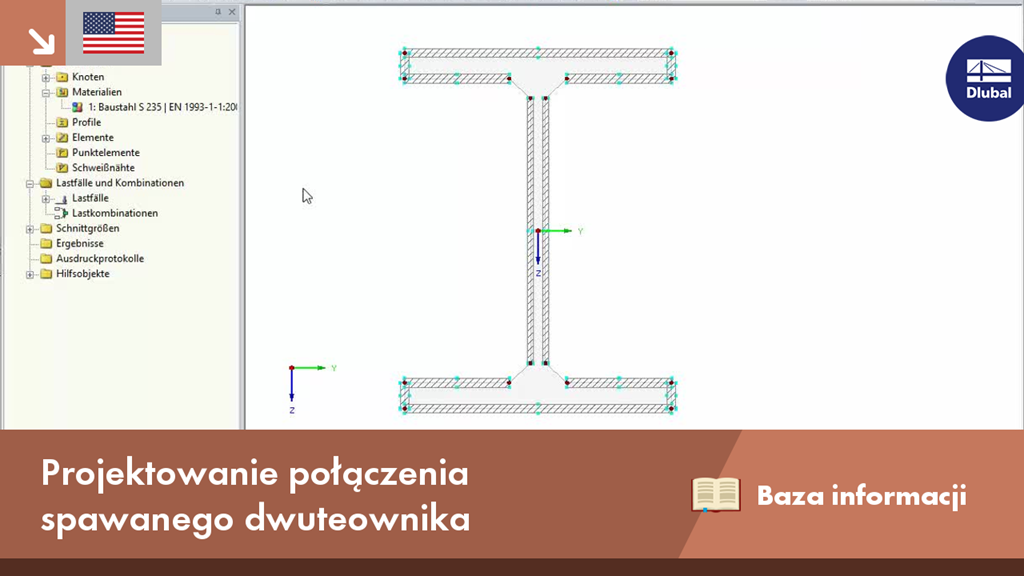

Wymiarowanie połączenia spawanego dwuteownika
Uwagi:
Obliczone zostanie połączenie spawane przekroju HEA poddanego zginaniu dwukierunkowemu z siłą osiową. Zostaną wyświetlone obliczenia spoin dla zadanych sił wewnętrznych według metody uproszczonej (DIN EN 1993-1-8, rozdz. 4.5.3.3) przy użyciu programu SHAPE-THIN.
Opis:
Dostępne są dwie metody wymiarowania spoin zgodnie z EN 1993-1-8 [1]. Do obliczeń inżynier może zastosować metodę uproszczoną lub zależną od kierunku.
Zasadniczo metoda zależna od kierunku jest bardziej efektywna kosztowo, podczas gdy metoda uproszczona daje identyczne wyniki równolegle do osi spoiny tylko w przypadku naprężeń stycznych w obszarze spoiny pachwinowej.
W prezentowanym przykładzie przekroju HEA obliczenia metodą uproszczoną zgodnie z EN 1993-1-8, rozdz. 4.5.3.3 zostaną przeprowadzone szybko i łatwo za pomocą samodzielnego programu SHAPE-THIN.
Działające siły wewnętrzne można wprowadzić w tabeli 3.1:
N = -1,190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm
Wartość obliczeniową wytrzymałości spoiny na ścinanie oblicza się według wzoru
TO
Należy to ustawić w parametrach obliczeń w SHAPE-THIN, ponieważ ustawienie domyślne odpowiada naprężeniu równoważnemu według Misesa (patrz Rysunek 03).
Wynik obliczeń w SHAPE-THIN jest bezpośrednio przedstawiany graficznie. Stosunek spoin na pasie i środniku można szybko określić za pomocą gradientu kolorów.
