Soggetto:

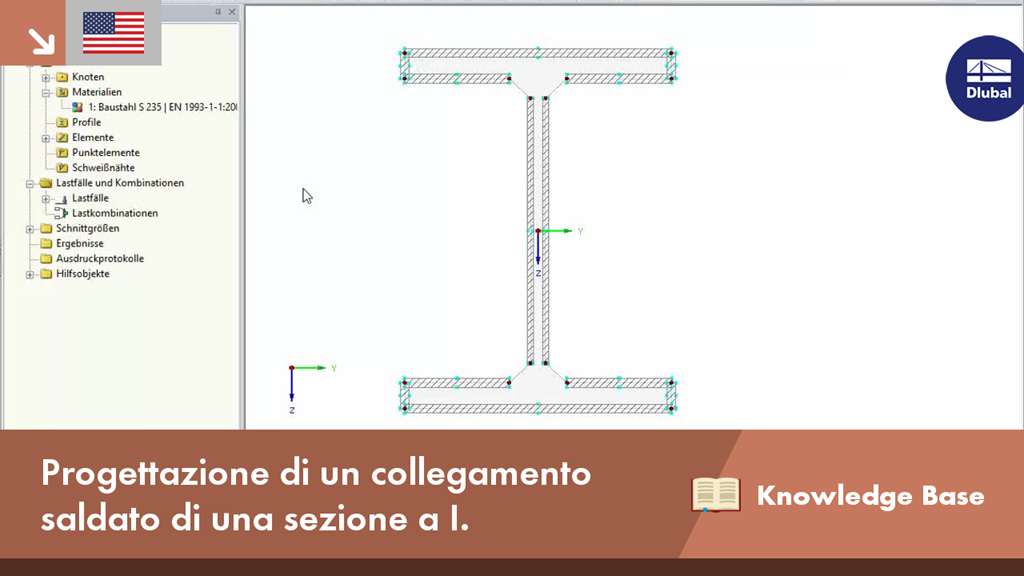

Verifica del collegamento saldato della sezione a I
Note:
Sarà progettato un collegamento saldato di una sezione trasversale HEA sotto flessione biassiale con forza assiale. Verrà eseguita la verifica delle saldature per le forze interne date secondo il metodo semplificato (DIN EN 1993-1-8, punto 4.5.3.3) mediante SHAPE-THIN.
Descrizione:
Sono disponibili due metodi per la verifica di una saldatura secondo EN 1993-1-8 [1]. L'ingegnere può utilizzare il metodo relativo alla direzione o il metodo semplificato per la verifica.
Fondamentalmente, il metodo relativo alla direzione è più conveniente, mentre il metodo semplificato ha risultati identici parallelamente all'asse della saldatura in caso di sole tensioni tangenziali nell'area della saldatura d'angolo.
Nel presente esempio di una sezione trasversale HEA, la verifica con il metodo semplificato secondo EN 1993-1-8, clausola 4.5.3.3 sarà eseguita rapidamente e facilmente con il programma stand-alone SHAPE-THIN.
Le forze interne agenti possono essere inserite nella Tabella 3.1:
N = -1.190 kN
Vy = 180 kN
Vz = 370 kN
My = 225 kNm
Mz = 26 kNm
Il valore di progetto della resistenza a taglio per la saldatura è calcolato con la formula
A
Questo deve essere impostato nei parametri di calcolo in SHAPE-THIN, perché l'impostazione predefinita corrisponde alla tensione equivalente secondo Mises (vedere la Figura 03).
Il risultato della verifica in SHAPE-THIN è mostrato direttamente graficamente. Il rapporto delle saldature sull'ala e sull'anima può essere determinato rapidamente mediante il gradiente di colore.
