问题

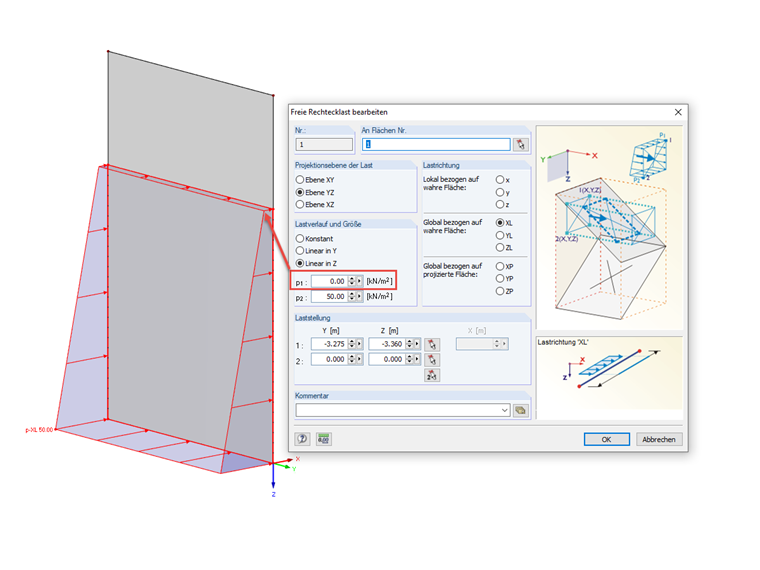

为什么线性分布(0 到 50 kN/m²)的面荷载显示梯形荷载,而没有显示三角形荷载?
回复:

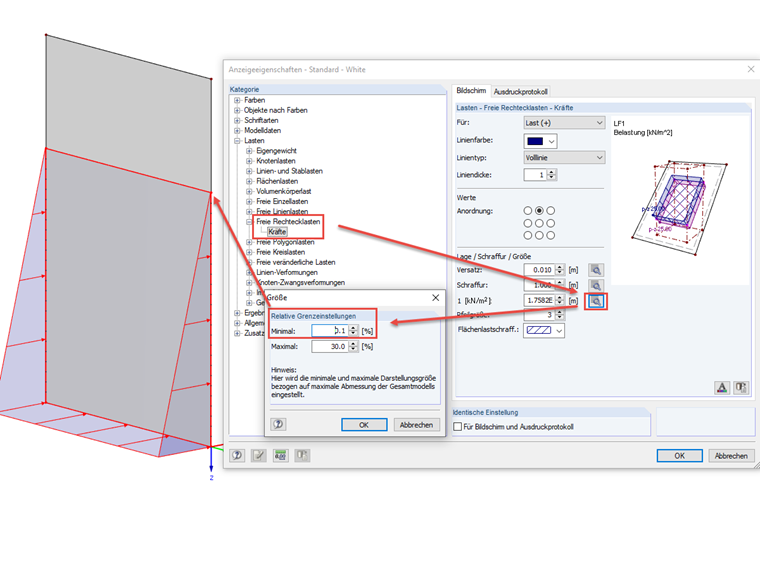

原因是可以在显示设置中为每种荷载类型定义相对极限设置。 为了使荷载显示为三角形,则最小值“1 [kN/m²]”需要折减。 可设置的最小值为 0.1%。相对极限设置用于控制相对于整个模型最大尺寸的最小和最大显示尺寸。
