使用 Dlubal 软件设计复杂的木结构项目。 可以在附加模块中按照许多国家规范来设计杆件、面或连接。

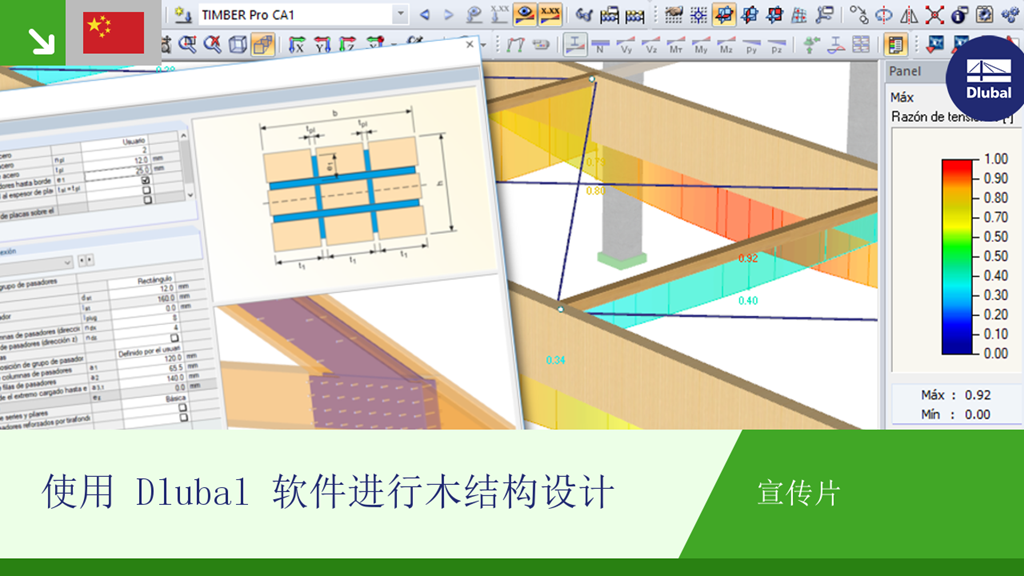

宣传片： 使用 Dlubal 软件进行木结构设计
链接
您有什么问题想问的吗？
长度: 00:01:13 min
长度: 00:03:10 min
长度: 00:00:15 min
长度: 00:00:56 min
产品功能
长度: 00:01:06 min
长度: 00:00:00 min
长度: 00:57:23 min
长度: 00:00:00 min
产品功能
长度: 00:00:56 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=3003b9f714a1214f2653bd7cb04e79f76b1a12ed)
本文介绍了水平荷载作用下木结构墙体的设计验算。
在文章木结构的扭转屈曲 |理论 解释了解析确定弯曲梁的临界弯矩 Mcrit或弯曲临界应力 σcrit的理论背景。 本文通过算例验证了所给出的解析解与特征值分析的结果一致。
In diesem Beitrag wird die Auswirkung der unterschiedlichen Steifigkeiten der Holztafelwände auf den Grundriss aufgezeigt.
细长弯曲梁具有较大的高宽比和平行于短轴的荷载，往往存在稳定性问题。 这是由于受压弦杆的挠度造成的。
在 RFEM 附加模块 RF-LAMINATE 中可以计算在净截面面积和毛截面面积叠加时的扭转剪应力。 验算时对 x 方向和 y 方向分开计算。 验算交错层压木板的交叉点的应力。
- 一般应力验算
- 完全集成在 RFEM 中应力和利用率的图形和数值结果
- 可以灵活设计不同的层结构
- 输入工作少，效率高
- 可根据需要详细设置计算选项
- RFEM 会根据选定的材料模型和包含的层生成面的局部整体刚度矩阵。 有以下材料模型可供选择：
- 正交各向异性
- 各向同性
- 用户定义
- 混合（用于材料模型的组合）
- 将经常使用的层结构保存到数据库中
- 计算基本应力、剪应力和等效应力
- 除了基本应力外，还会有按照 DIN EN 1995-1-1 的必要应力以及这些应力之间的相互作用作为计算结果。
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力按照不同的假设：
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 按照 Mindlin 或 Kirchhoff 矩阵，或者由用户自己定义横向剪应力
- 正常使用极限状态验算，例如验算面位移
- 用户定义挠度限值预先设置
- 可以考虑层耦合
- 在表格和图形中分别显示输出各个应力组成部分和应力利用率
- 模型中每一层的应力结果
- 需要进行设计的面列表
- 可以实现层之间完全无剪力耦合
.png?mw=512&hash=8c5302ae04d7a2024cab77b7f047eafc1f238334)
- 铰接设计
- 连接杆件的双向倾角（例如椽木节点）
- “只有主杆件”类型时，一个节点上连接任意数量的杆件
- 螺杆直径 6 mm ~ 12 mm
- 自动检查最小螺栓间距
- 可选任意螺钉间距定义
- 从 RFEM/RSTAB 传递偏心
- 横向或平行螺旋布置
- 一行中最多可以定义 16 个螺钉
- 在附加模块和 RFEM/RSTAB 中图形可视化连接节点
- 可以进行所有必要的设计计算

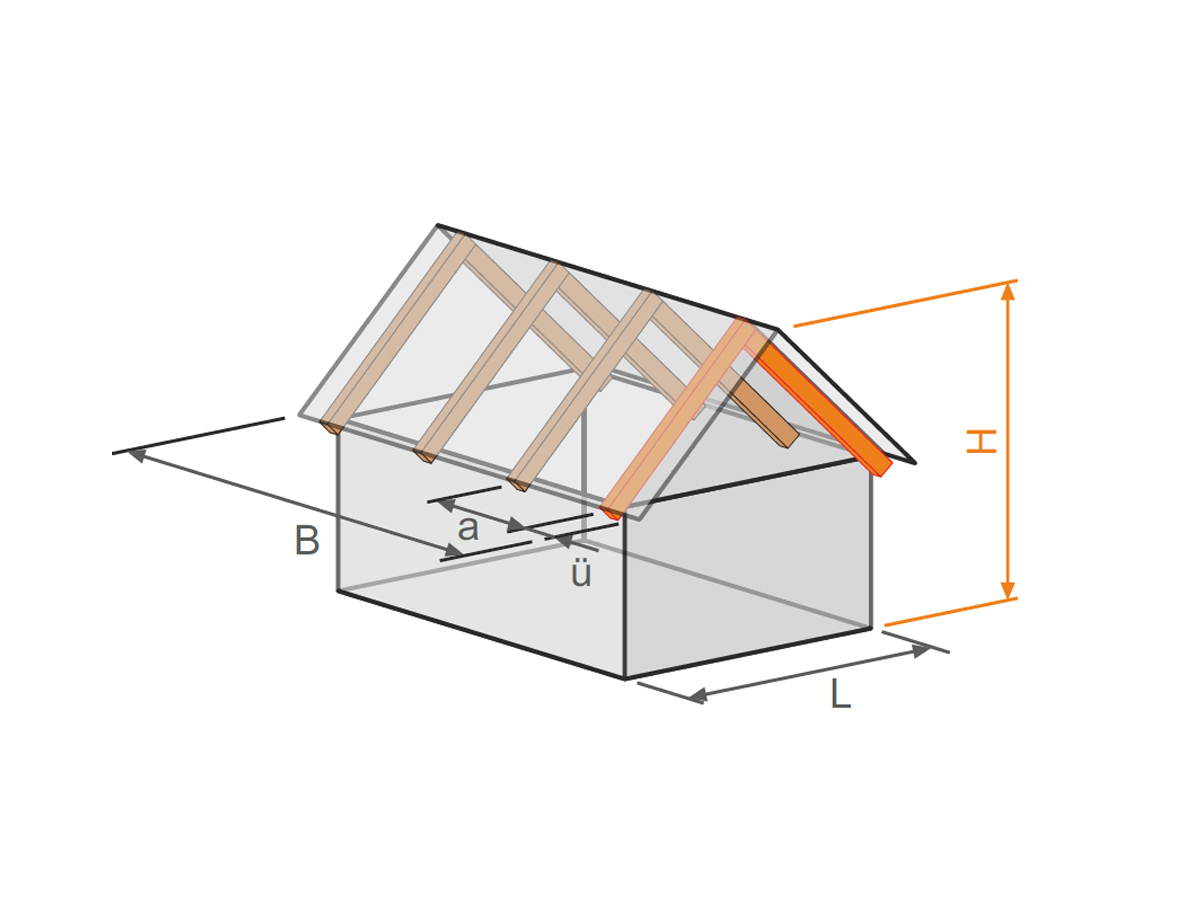

- 设计以下类型的屋面：
- 平屋面
- 单坡屋面
- 双坡屋面(对称/不对称)
- Definition of throughput fallen's being enabled and free selection of freedom（附加自由定义支座和铰的弹簧刚度）
- 最多布置5个领梁/连接梁，包括双坡屋面的中间支座
- 自动生成风荷载和雪荷载
- 自动生成承载能力极限状态和正常使用极限状态以及抗火验算所需的组合
- 对于按照欧洲规范 EC 5 (EN 1995) 设计，有以下国家附录可供使用：
-
德国 DIN EN 1995-1-1/NA:2013-08（德国） -
NBN EN 1995-1-1/ANB:2012-07（比利时） -
BDS EN 1995-1-1/NA:2012-02（保加利亚） -
DK EN 1995-1-1/NA:2011-12（丹麦） -
SFS EN 1995-1-1/NA:2007-11（芬兰） -
NF EN 1995-1-1/NA:2010-05（法国） -
I S. EN 1995-1-1/NA:2010-03（爱尔兰） -
UNI EN 1995-1-1/NA:2010-09（意大利） -
NEN-EN 1995-1-1/NB:2007-11（荷兰） -
ÖNORM B 1995-1-1:2015-06（奥地利） -
PN EN 1995-1-1/NA:2010-09（波兰） -
SS EN 1995-1-1（瑞典） -
STN EN 1995-1-1/NA:2008-12（斯洛伐克） -
SIST EN 1995-1-1/A101:2006-03（斯洛文尼亚） -
CSN EN 1995-1-1:2007-09（捷克） -
BS EN 1995-1-1/NA:2009-10（英国） -
CYS EN 1995-1-1/NA:2011-02（塞浦路斯）
-
- 带有说明性图形的简单几何输入
- 在椽条的底部输入带有木纹的变截面悬臂梁
- 庞大的材料库，用户可通过自定义材料进行扩展
- 计算利用率、支座反力和变形
- 结果表中的颜色参考尺度
- 数据直接导出到 MS Excel
- 程序语言：英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
- 可验证的计算书，包括所有必要的设计计算。 打印报告有多种输出语言；德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
