Les logiciels de Dlubal Software vous permettent de concevoir d'ambitieux projets de structures en bois. Grâce aux modules additionnels dédiés, il est possible de calculer et de vérifier des barres, des surfaces ou encore des assemblages.

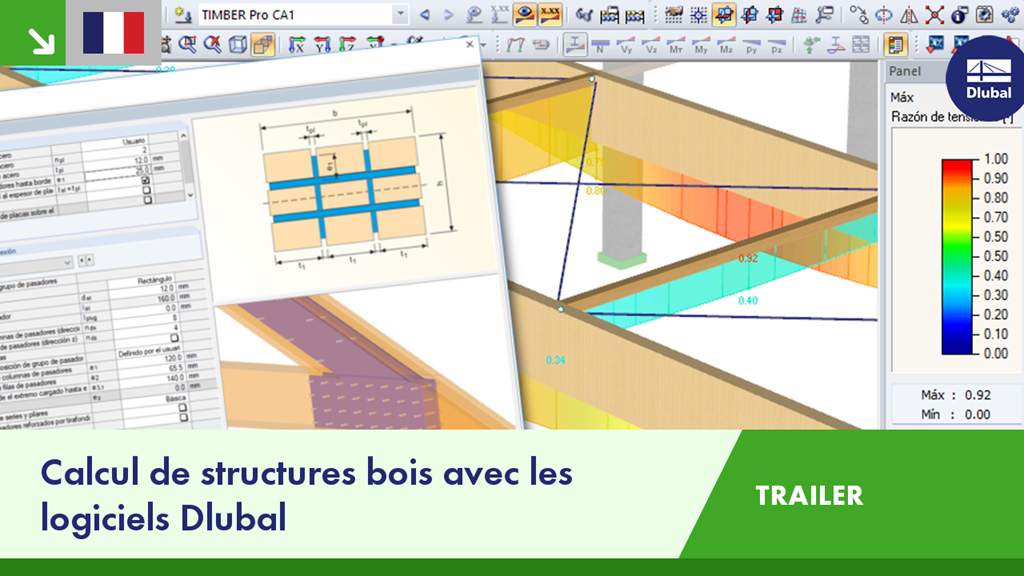

Trailer : Calcul de structures bois avec les logiciels Dlubal
Liens
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:01:13 min
Longueur: 00:03:10 min
Longueur: 00:00:15 min
Foire aux questions (FAQ)
Longueur: 00:01:22 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Fonctionnalité de produit
Longueur: 00:00:56 min
Longueur: 00:47:05 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=3003b9f714a1214f2653bd7cb04e79f76b1a12ed)
Cet article décrit la vérification d'un mur à ossature bois avec génération des charges horizontales.
L'article technique « Phénomène de déversement dans les structures bois : principes théoriques » de notre base de connaissance présente la détermination analytique du moment de flexion critique Mcrit ou de la contrainte de flexion critique σcrit. Dans ce nouvel article technique, plusieurs exemples sont utilisés pour vérifier la méthode analytique à l'aide du résultat de l'analyse des valeurs propres.
Cet article décrit l'effet que des murs à ossature bois ayant des rigidités différentes peuvent exercer sur une structure.
Les poutres droites élancées ayant un rapport h/b élevé présentent des risques de problèmes de stabilité lorsqu’elles sont chargées parallèlement à l'axe faible. Cela est lié au déplacement hors-plan du bord comprimé.
Dans le module additionnel RF-LAMINATE de RFEM, la vérification des contraintes de cisaillement dû à la torsion dans la superposition des valeurs de section nette et brute est possible. La vérification est effectuée séparément pour la direction x et y. Les sollicitations aux points de croisement des panneaux CLT sont vérifiées.
- Analyse générale des contraintes
- Sortie graphique et numérique des contraintes et des rapports de contraintes entièrement intégrés dans RFEM
- Vérification flexible avec différentes compositions de couches
- Une efficacité optimale due à un nombre réduit d'entrées requises
- Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
- Une matrice de rigidité globale locale de la surface est générée dans RFEM à partir du modèle de matériau sélectionné et des couches qui le compose. Les types de matériaux disponibles sont :
- Orthotrope
- Isotrope
- Défini par l'utilisateur
- Hybride (pour les combinaisons de modèles de matériau)
- Possibilité d'enregistrer les compositions des couches fréquemment utilisées dans une base de données
- Détermination des contraintes de base, de cisaillement et équivalentes
- Outre les contraintes de base, les contraintes requises selon la norme DIN EN 1995-1-1 et l'interaction de ces contraintes sont également disponibles.
- Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
- Contrainte équivalente calculée selon différentes hypothèses :
- Hypothèse de la modification de forme (Von Mises)
- Hypothèse de la contrainte de cisaillement (Tresca)
- Hypothèse de contrainte normale (Rankine)
- Hypothèse de déformation principale (Bach)
- Calcul des contraintes tangentielles selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
- Vérification de l'état limite de service par le contrôle des déformations /déplacements de surface
- Paramètres des flèches limites définies par l'utilisateur
- Possibilité de considérer le couplage de couches
- Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
- Résultats des contraintes pour chaque couche du modèle
- Liste des parties des surfaces vérifiées
- Possibilité de couplage de couches sans cisaillement
.png?mw=512&hash=8c5302ae04d7a2024cab77b7f047eafc1f238334)
- Calcul des assemblages articulés
- Inclinaison biaxiale de la barre connectée (articulation jack-chevron, par ex.)
- Connexion d'un nombre quelconque de barres à un nœud de type « Barre principale uniquement »
- Diamètre de vis : 6 mm - 12 mm
- Contrôle automatique de l'espacement minimal entre les vis
- Définition libre de l'espacement des vis (option)
- Transfert de l'excentrement du modèle RFEM/RSTAB
- Alignement transversal ou parallèle des vis
- Définition de 16 vis à la suite, maximum
- Affichage graphique de l'assemblage dans le module et RFEM/RSTAB
- Réalisation de toutes les vérifications nécessaires
- Vérification des types de toiture suivants :
- Toiture terrasse
- Toiture à un seul versant
- Toiture à deux versants (symétrique / asymétrique)
- Définition d'appuis supplémentaires et sélection libre des degrés de liberté (définition libre supplémentaire des rigidités de ressort de translation et de rotation des appuis et des articulations)
- Disposition de jusqu'à cinq poutres d'entraits ou d'ancrages, y compris un support intermédiaire pour une toiture à deux versants
- Génération automatique des charges de vent et de neige
- Génération automatique des combinaisons requises pour les états limites ultimes et de service, ainsi que pour la vérification de la résistance au feu (définition supplémentaire de plusieurs charges de barre et nodales)
- Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
-
Allemagne DIN EN 1995-1-1/NA:2013-08 (Allemagne) -
NBN EN 1995-1-1/ANB:2012-07 (Belgique) -
BDS EN 1995-1-1/NA:2012-02 (Bulgarie) -
DK EN 1995-1-1/NA:2011-12 (Danemark) -
SFS EN 1995-1-1/NA:2007-11 (Finlande) -
NF EN 1995-1-1/NA:2010-05 (France) -
I S. EN 1995-1-1/NA:2010-03 (Irlande) -
UNI EN 1995-1-1/NA:2010-09 (Italie) -
NEN EN 1995-1-1/NB:2007-11 (Pays-Bas) -
ÖNORM B 1995-1-1:2015-06 (Autriche) -
PN EN 1995-1-1/NA:2010-09 (Pologne) -
SS EN 1995-1-1 (Suède) -
STN EN 1995-1-1/NA:2008-12 (Slovaquie) -
SIST EN 1995-1-1/A101:2006-03 (Slovénie) -
CSN EN 1995-1-1:2007-09 (République tchèque) -
BS EN 1995-1-1/NA:2009-10 (Royaume-Uni) -
CYS EN 1995-1-1/NA:2011-02 (Chypre)
-
- Entrée de géométrie simple avec graphiques illustrés
- Entrée des porte-à-faux à inertie variable sur la face inférieure des chevrons
- Vaste bibliothèque de matériaux pouvant être étendue avec des matériaux personnalisés
- Détermination des rapports de calcul, des efforts d'appui et des déformations
- Échelles de référence de couleurs dans les tableaux de résultats
- Export direct des données dans MS Excel
- Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
- Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.
Je souhaite calculer l'assemblage des diagonales d'un treillis dont la membrure inférieure est en acier et les diagonales sont en bois. Est-ce possible ?
Comment modéliser un mur à ossature bois avec RFEM ?
Combien de barres peuvent être connectées à un nœud dans RF-/JOINTS Timber - Steel to Timber et quel est l'angle minimal entre les barres ?
Puis-je modifier l'angle de coupe du type d'assemblage « Seulement la barre principale » ?
Est-il possible d'effectuer une vérification de la résistance au feu des panneaux en lamellé croisé dans RF-LAMINATE ?
Où puis-je voir la contrainte utilisée pour la vérification dans le module complémentaire RF-LAMINATE ?
