Analizza anche i progetti di costruzioni di legno più sofisticati con Dlubal Software! Verifica con le norme nazionali implementate nei vari moduli aggiuntivi per aste e superfici o pannelli, nonché per tutti i giunti e i collegamenti.

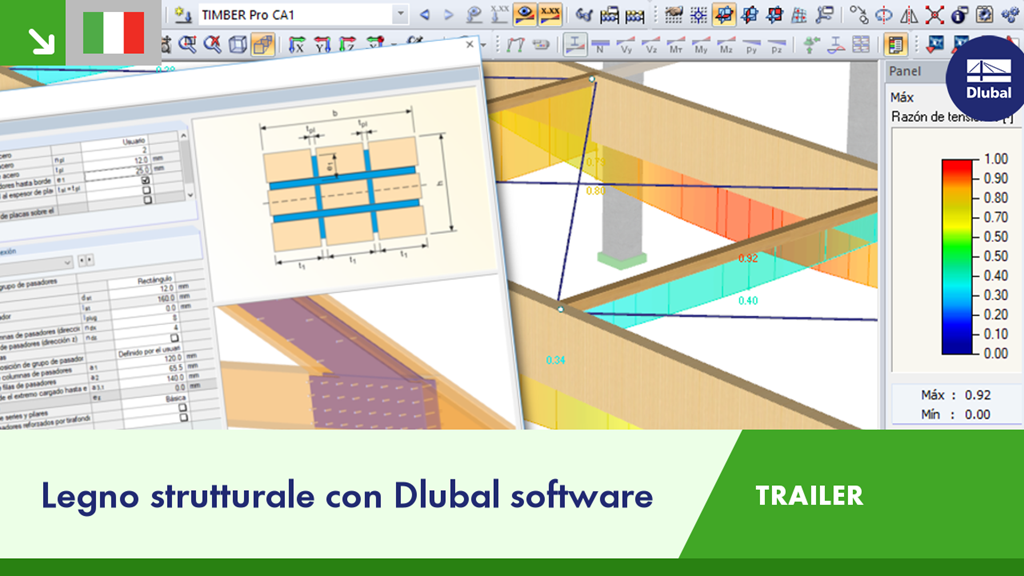

Trailer: Legno strutturale con Dlubal software
Link
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:01:13 min
Durata: 00:03:10 min
Durata: 00:00:15 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=3003b9f714a1214f2653bd7cb04e79f76b1a12ed)
Questo articolo descrive la progettazione di pareti a telaio sulla base dei carichi orizzontali generati.
Nell'articolo Instabilità torsionale nelle strutture in legno | La teoria spiega le basi teoriche per la determinazione analitica del momento flettente critico Mcrit o della tensione flettente critica σcrit per l'inclinazione di una trave flettente. Il seguente articolo utilizza esempi per verificare la soluzione analitica con il risultato dell'analisi degli autovalori.
Questo articolo mostra l'effetto delle rigidezze differenti delle pareti del pannello di legno sulla pianta del pavimento.
Le aste inflesse sottili con un rapporto elevato h/w e caricate parallelamente all'asse minore tendono ad avere problemi di stabilità. Ciò è dovuto alla inflessione nel corrente compresso.
Nel modulo aggiuntivo RF-LAMINATE per RFEM, è possibile la verifica delle tensioni tangenziali torsionali nella sovrapposizione dei valori della sezione trasversale netta e lorda. La verifica viene eseguita separatamente nelle direzioni x e y. Vengono verificati i carichi sui punti di intersezione dei pannelli di legno a strati incrociati.
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta a un ridotto numero di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
- ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici progettate
- Possibile accoppiamento di strati in completa assenza di taglio
.png?mw=512&hash=8c5302ae04d7a2024cab77b7f047eafc1f238334)
- Progettazione di collegamenti a cerniera
- Inclinazione biassiale dell'asta collegata (ad esempio un giunto obliquo di un puntone)
- Collegamento di un numero qualsiasi di aste su un nodo per il tipo "Solo asta principale"
- Diametro viti di 6 mm – 12 mm
- Controllo automatico della distanza minima tra le viti
- Definizione libera definizione distanze delle viti
- Trasferimento dell'eccentricità da RFEM/RSTAB
- Allineamento delle viti trasversale o parallelo
- Definizione fino a 16 viti per fila
- Visualizzazione grafica dei giunti nel modulo aggiuntivo e in RFEM/RSTAB
- Possibilità di eseguire tutte le verifiche richieste
- Progettazione dei seguenti tipi di copertura:
- Copertura piana
- Copertura a una falda
- Copertura a due falde (simmetrica/asimmetrica)
- Definizione di qualsiasi vincolo esterno aggiuntivo e selezione libera dei gradi di libertà (definizione libera aggiuntiva della rigidezza traslazionale e rotazionale di vincoli esterni e cerniere)
- Disposizione di un massimo di cinque collari/travi, compreso il vincolo intermedio per la copertura a due falde
- Generazione automatica dei carichi del vento e della neve
- Generazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco (definizione aggiuntiva di diverse aste e carichi dei nodi)
- Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
-
Germania DIN EN 1995-1-1/NA:2013-08 (Germania) -
NBN EN 1995-1-1/ANB:2012-07 (Belgio) -
BDS EN 1995-1-1/NA:2012-02 (Bulgaria) -
DK EN 1995-1-1/NA:2011-12 (Danimarca) -
SFS EN 1995-1-1/NA:2007-11 (Finlandia) -
NF EN 1995-1-1/NA:2010-05 (Francia) -
I S. EN 1995-1-1/NA:2010-03 (Irlanda) -
UNI EN 1995-1-1/NA:2010-09 (Italia) -
NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi) -
ÖNORM B 1995-1-1:2015-06 (Austria) -
PN EN 1995-1-1/NA:2010-09 (Polonia) -
SS EN 1995-1-1 (Svezia) -
STN EN 1995-1-1/NA:2008-12 (Slovacchia) -
SIST EN 1995-1-1/A101:2006-03 (Slovenia) -
CSN EN 1995-1-1:2007-09 (Repubblica Ceca) -
BS EN 1995-1-1/NA:2009-10 (Regno Unito) -
CYS EN 1995-1-1/NA:2011-02 (Cipro)
-
- Input geometrico semplice con grafici illustrativi
- Input di sbalzi rastremati con taglio a fibratura sul lato inferiore delle travi
- Ampia libreria di materiali che può essere ampliata con materiali definiti dall'utente
- Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
- Scale di riferimento dei colori nelle tabelle dei risultati
- Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
- Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
- Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
Per una travatura reticolare con l'ala inferiore in acciaio e le diagonali in legno, vorrei progettare il collegamento delle diagonali. È possibile?
Come posso modellare una parete in pannelli di legno con RFEM?
Quante aste possono essere collegate a un nodo in RF-/JOINTS Timber - Steel to Timber e qual è l'angolo minimo tra le aste?
Posso modificare l'angolo di taglio per il tipo di giunto "Solo asta principale"?
È possibile eseguire la verifica della resistenza al fuoco di pannelli in legno a strati incrociati in RF‑LAMINATE?
Dove posso trovare nel modulo aggiuntivo RF-LAMINATE quale valore di tensione viene utilizzato per il progetto?
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
