Analizuj projekty z drewna konstrukcyjnego w programach Dlubal Software. Wymiarowanie odbywa się zgodnie z normami krajowymi wprowadzonymi do różnych modułów dodatkowych dla prętów i powierzchni lub paneli oraz wszystkich typów połączeń.

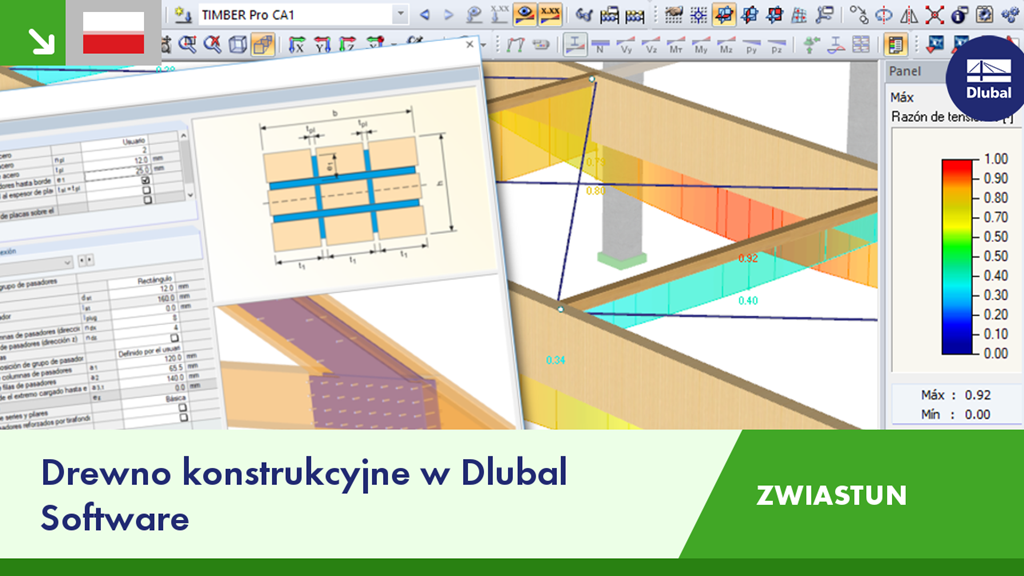

Zwiastun: Drewno konstrukcyjne w Dlubal Software
Odnośniki
Czy mają Państwo jakieś pytania?
Ogólne informacje
Długość: 00:01:13 min
Długość: 00:03:10 min
Ogólne informacje
Długość: 00:00:15 min
Długość: 00:01:22 min
Długość: 00:00:56 min
Długość: 00:00:00 min
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:56 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=3003b9f714a1214f2653bd7cb04e79f76b1a12ed)
W niniejszym artykule omówiono projektowanie paneli z płyt drewnianych z uwagi na obciążenia poziome.
Artykuł Wyboczenie giętno-skrętne w konstrukcji drewnianej | Teoria wyjaśnia teoretyczne podstawy analitycznego określania momentu krytycznego M crit lub krytycznego naprężenia zginającego σcrit dla wyboczenia giętno-skrętnego belki zginanej. W poniższym artykule przedstawiono przykłady obliczeniowe, których celem jest weryfikacja wyników analizy wartości własnych względem wyników analitycznych.
.png?mw=512&hash=ef59f208ffc8ad06d0b93617395464e1e9676d11)
W artykule tym pokazano wpływ różnych sztywności ścian drewnianych na rzut.
.png?mw=512&hash=5f6f319140739c53f34ec729ad225dc1c6f3b526)
W przypadku smukłych belek zginających o dużym stosunku h/w, obciążonych w kierunku słabej osi bezwładności, występują problemy ze statecznością. Wynika to z ugięcia pasu ściskanego.
Moduł dodatkowy RF-LAMINATE umożliwia obliczanie naprężeń tnących przy skręcaniu w superpozycji przekrojów netto i brutto. Obliczenia są przeprowadzane osobno dla kierunku x i y. Sprawdzane są obciążenia w punktach przecięcia płyt z drewna klejonego krzyżowo.
- Ogólna analiza naprężeniowa
- Zintegrowane w programie RFEM graficzne i numeryczne przedstawianie naprężeń i stopni wykorzystania
- Obliczenia przy użyciu różnych przypadków obliczeniowych
- Wysoka wydajność dzięki małej ilości danych początkowych
- Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
- Na podstawie wybranego modelu materiałowego i zawartych w nim warstw generowana jest lokalna macierz sztywności powierzchni w programie RFEM. Dostępne są następujące modele materiałowe:
- ortotropowy
- Izotropowy
- Zdefiniowane przez użytkownika
- Hybrydowy (dla kombinacji modeli materiałowych)
- Możliwość zapisywania często używanych konstrukcji warstwowych w bazie danych
- Wyznaczanie naprężeń podstawowych, ścinających i zastępczych
- Oprócz naprężeń podstawowych jako wyniki dostępne są naprężenia wymagane zgodnie z DIN EN 1995-1-1 oraz interakcja między tymi naprężeniami.
- Analiza naprężeń dla elementów konstrukcyjnych o dowolnym kształcie
- Obliczanie naprężeń zastępczych według różnych metod:
- Hipoteza energii odkształcenia (von Mises)
- Hipoteza naprężeń stycznych (Tresca)
- Hipoteza naprężenia normalnego (Rankine)
- Hipoteza głównego odkształcenia (Bach)
- Obliczanie poprzecznych naprężeń stycznych według Mindlina lub Kirchhoffa lub ustawień zdefiniowanych przez użytkownika
- Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
- Odkształcenia graniczne określane przez użytkownika
- Możliwość uwzględnienia połączenia wartw
- Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
- Przedstawianie naprężeń dla każdej warstwy w modelu
- Wykaz materiałów dla analizowanych powierzchni
- Połaczenie wartw bez możliwości ścinania
.png?mw=512&hash=8c5302ae04d7a2024cab77b7f047eafc1f238334)
- Obliczanie połączeń przegubowych
- Nachylenie dwuosiowe połączonego pręta (np. połączenie krokwi)
- Połączenie dowolnej liczby prętów na jednym węźle dla typu "Tylko pręt główny"
- Średnica wkręta 6 mm - 12 mm
- Automatyczne sprawdzanie minimalnego rozstawu wkrętów
- Optymalne definiowanie rozstawu wkrętów
- Przenoszenie mimośrodu z RFEM/RSTAB
- Poprzeczne lub równoległe rozmieszczenie wkrętów
- Zdefiniowanie do 16 wkrętów w rzędzie
- Graficzne przedstawienie połączeń w module dodatkowym i w RFEM/RSTAB
- Możliwość przeprowadzenia wszystkich wymaganych obliczeń
- Obliczenia następujących typów dachów:
- dach płaski
- Jednospadowy
- Dach dwuspadowy (symetryczny/asymetryczny)
- Definicja dowolnej dodatkowej podpory i dowolny wybór stopni swobody (dodatkowe, bezpłatne definiowanie translacyjnej i obrotowej sztywności sprężystej podpór i przegubów)
- Rozmieszczenie do pięciu jętek/ściągów wraz z podporą pośrednią dla dachu dwuspadowego
- Automatyczne generowanie obciążeń wiatrem i śniegiem
- Automatyczne generowanie wymaganych kombinacji dla obliczeń stanów granicznych nośności i użytkowalności oraz odporności ogniowej (dodatkowe zdefiniowanie kilku obciążeń prętowych i węzłowych)
- Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
-
Niemcy DIN EN 1995-1-1/NA:2013-08 (Niemcy) -
NBN EN 1995-1-1/ANB:2012-07 (Belgia) -
BDS EN 1995-1-1/NA:2012-02 (Bułgaria) -
DK EN 1995-1-1/NA:2011-12 (Dania) -
SFS EN 1995-1-1/NA:2007-11 (Finlandia) -
NF EN 1995-1-1/NA:2010-05 (Francja) -
I S. EN 1995-1-1/NA:2010-03 (Irlandia) -
UNI EN 1995-1-1/NA:2010-09 (Włochy) -
NEN EN 1995-1-1/NB:2007-11 (Holandia) -
ÖNORM B 1995-1-1:2015-06 (Austria) -
PN EN 1995-1-1/NA:2010-09 (Polska) -
SS EN 1995-1-1 (Szwecja) -
STN EN 1995-1-1/NA:2008-12 (Słowacja) -
SIST EN 1995-1-1/A101:2006-03 (Słowenia) -
CSN EN 1995-1-1:2007-09 (Republika Czeska) -
BS EN 1995-1-1/NA:2009-10 (Wielka Brytania) -
CYS EN 1995-1-1/NA:2011-02 (Cypr)
-
- Proste wprowadzanie geometrii dzięki grafice
- Wprowadzanie zbieżnych wsporników z docięciem do włókien na dolnej stronie krokwi
- Obszerna biblioteka materiałów, którą można rozszerzyć o materiały zdefiniowane przez użytkownika
- Określanie stopni wykorzystania, sił podporowych i odkształceń
- Kolorowe skale odniesienia w tabelach wyników
- Bezpośredni eksport danych do aplikacji MS Excel
- Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
- Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
W przypadku kratownicy ze stalową półką i drewnianymi krzyżulcami chciałbym zaprojektować połączenie krzyżulców. Czy to możliwe?
Jak zamodelować ścianę z płyt drewnianych w programie RFEM?
Ile prętów można połączyć z węzłem w RF-/JOINTS Timber - Steel to Timber i jaki jest minimalny kąt między prętami?
Czy można zmienić kąt cięcia dla połączenia typu „Tylko pręt główny”?
Czy w RF-LAMINATE można przeprowadzić obliczenia odporności ogniowej płyt z drewna klejonego krzyżowo?
Gdzie w module dodatkowym RF ‑ LAMINATE mogę znaleźć, która wartość naprężeń jest używana do obliczeń?
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
