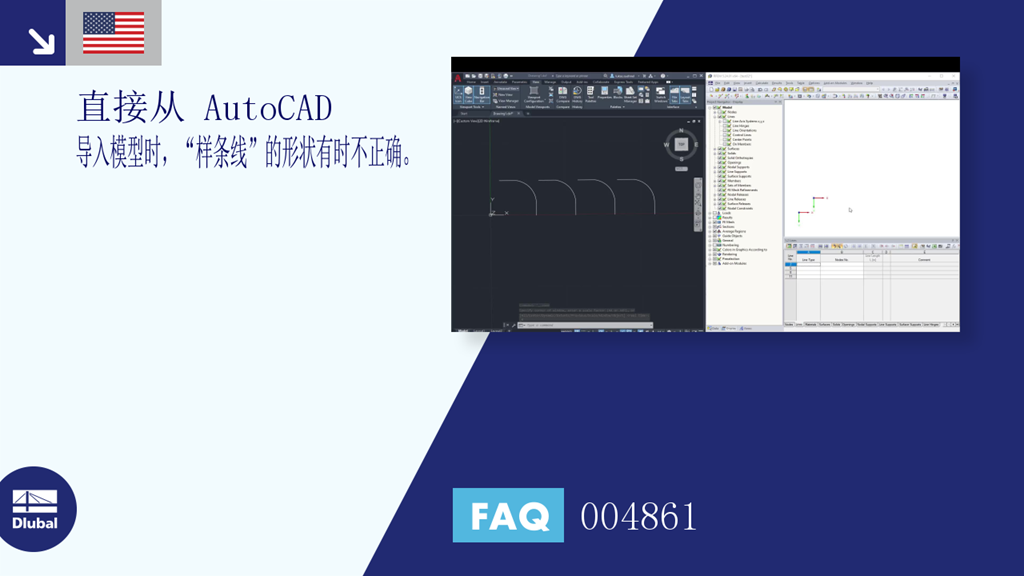

问题:
直接从 AutoCAD 导入模型时,“样条线”的形状有时不正确。
答案:
在 AutoCAD 中,您可以创建两种不同类型的样条线 - 使用近似点或控制顶点。 RFEM 支持第一种方法。 这些将作为 B 样条线导入。
第二种线类型对应于 NURBS 线。 虽然它们可以在 RFEM 5 中建模,但接口不支持这种类型。 控制顶点被用作定义 B 样条的“近似点”。 这导致了不同的形状。
因此,可以修改相应的行作为解决方法。 最合适的线类型可能是 Bezier-Spline。
问题:
直接从 AutoCAD 导入模型时,“样条线”的形状有时不正确。
答案:
在 AutoCAD 中,您可以创建两种不同类型的样条线 - 使用近似点或控制顶点。 RFEM 支持第一种方法。 这些将作为 B 样条线导入。
第二种线类型对应于 NURBS 线。 虽然它们可以在 RFEM 5 中建模,但接口不支持这种类型。 控制顶点被用作定义 B 样条的“近似点”。 这导致了不同的形状。
因此,可以修改相应的行作为解决方法。 最合适的线类型可能是 Bezier-Spline。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在附加模块 RF-CONCRETE Surfaces 中定义的面配筋可以作为配筋对象通过接口导出到 Revit 中。 为此,您可以在 RF-CONCRETE Surfaces 中选择平面以及矩形、多边形或圆形的配筋区域。 除了钢筋外,还可以导出钢筋网。
与 Advance Steel 交换数据时使用 *.smlx 格式文件,会自动检测接口。 这意味着即使没有安装 Advance Steel 版本,也可以创建 *.smlx 文件。
您可以在有限元网格设置中使用“首选独立网格”选项,为彼此独立的对象创建有限元网格。 并且可以为单个对象生成更加详细和精确的有限元网格。
