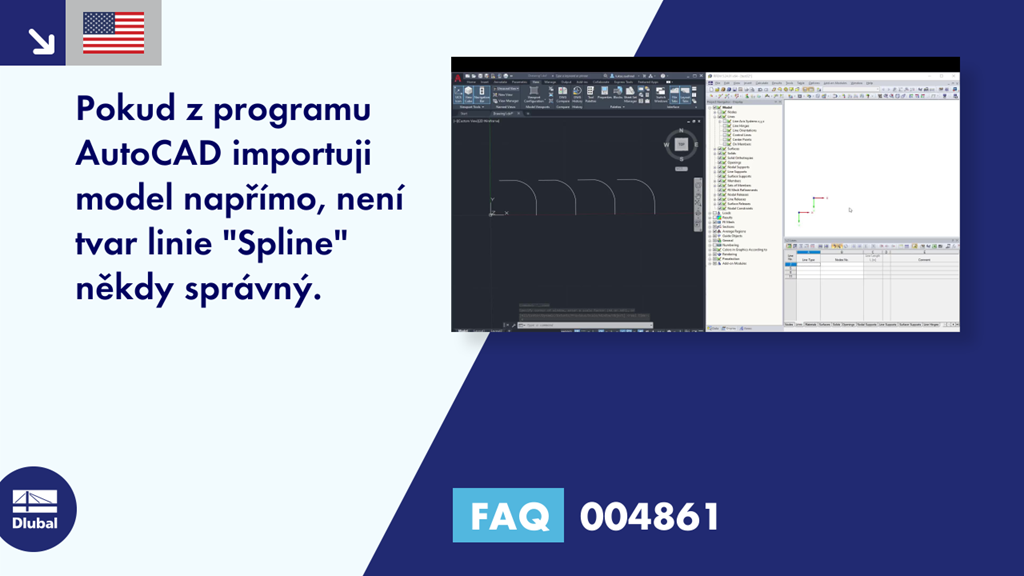

[EN] FAQ 004861 | Při importu modelu přímo z AutoCADu má tvar "spline" ...

Dotaz:
Pokud z programu AutoCAD importuji model napřímo, není tvar linie "Spline" někdy správný.

Odpověď:
V AutoCADu je možné vytvořit dva různé typy křivek SPLINES - buď pomocí bodů vyhlazení, nebo řídicích vrcholů. RFEM podporuje první možnost. Tyto se naimportují jako linie typu B-spline.

Druhý typ linie naproti tomu odpovídá liniím NURBS. Ačkoli je lze modelovat v programu RFEM 5, rozhraní tento typ nepodporuje. Řídicí vrcholy se použijí jako "body vyhlazení" pro zadání B-spline. Výsledkem je jiný tvar.

Jako náhradní řešení se tak nabízí úprava příslušných linií. Nejlépe se zde hodí typ linie "Bezier-Spline".
