Pregunta:

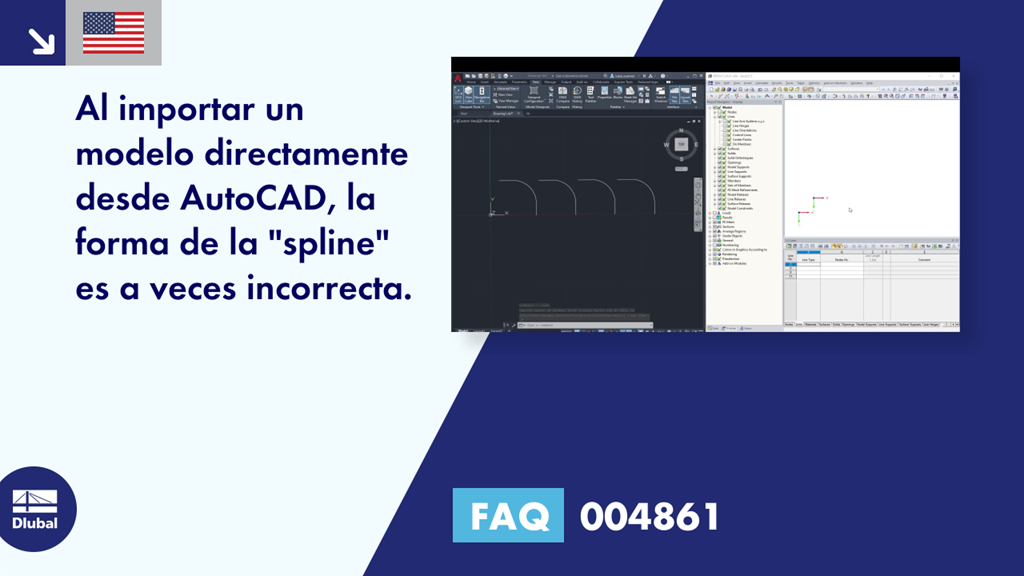

Al importar un modelo directamente desde AutoCAD, la forma de la "spline" es a veces incorrecta.
Respuesta:
En AutoCAD, puede crear dos tipos diferentes de SPLINES, ya sea con los puntos de aproximación o con los vértices de control. RFEM es compatible con el primero. Se importan como líneas B-spline.
Sin embargo, el segundo tipo de línea corresponde a las líneas NURBS. Aunque se pueden modelar en RFEM 5, la interfaz no es compatible con este tipo. Los vértices de control se aplican como "puntos de aproximación" para la definición de un B-spline. Esto da como resultado una forma diferente.
Como solución temporal, es posible modificar las líneas correspondientes. El tipo de línea más adecuado es probablemente el Bezier-Spline.
