问题：
第 1 截面中的单元什么时候相互连接？ 未连接的单元如何相互连接？
答案：
当元素共享一个公共点时，它们被连接。

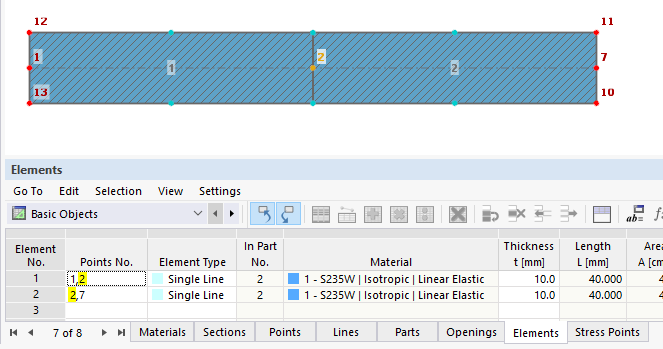

两个单元如图 1 所示。 单元 1 有点 1 和 2，单元 2 有点 2 和 7。 因此单元 1 和单元 2 相连，因为它们共用一个点 2。
► 图像 | 单元 1 和单元 2 通过点 2 相互连接 https://www.dlubal.com/de/img/041508

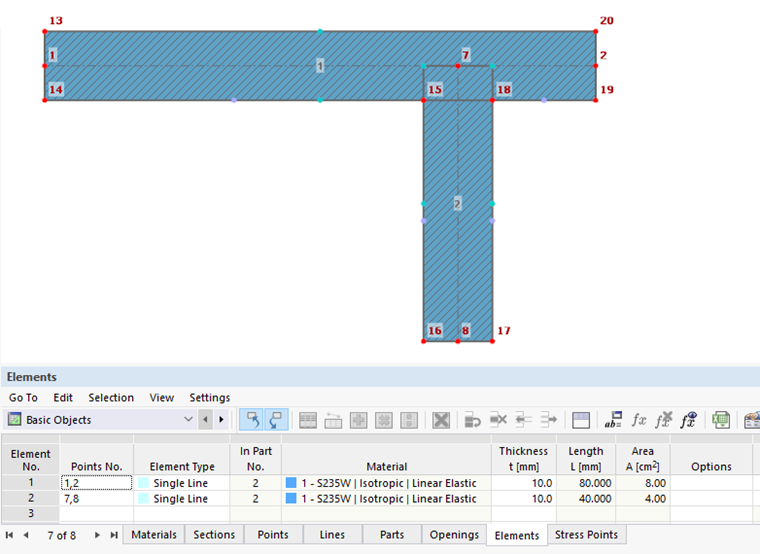

图 2 显示了两个相互交叉的单元。 单元 1 有点 1 和 2，单元 2 有点 7 和 8。 单元 1 和单元 2 不相连，因为它们不在同一点上。
► 图像 | 未连接的单元1和2 https://www.dlubal.com/zh/img/041509

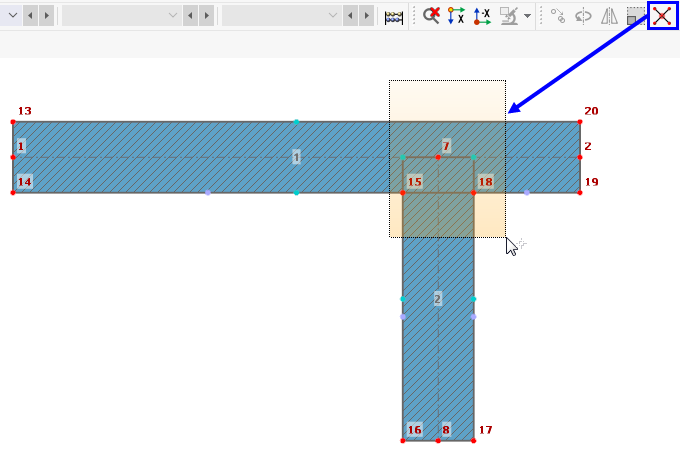

使用“连接线和单元”功能可以连接相交单元。 只需在要连接元素的区域上拖动一个窗口即可。 不需要完全捕捉对象（图 3）。
► 图像 | 通过“连接线和单元”连接单元1和2 https://www.dlubal.com/zh/img/041510

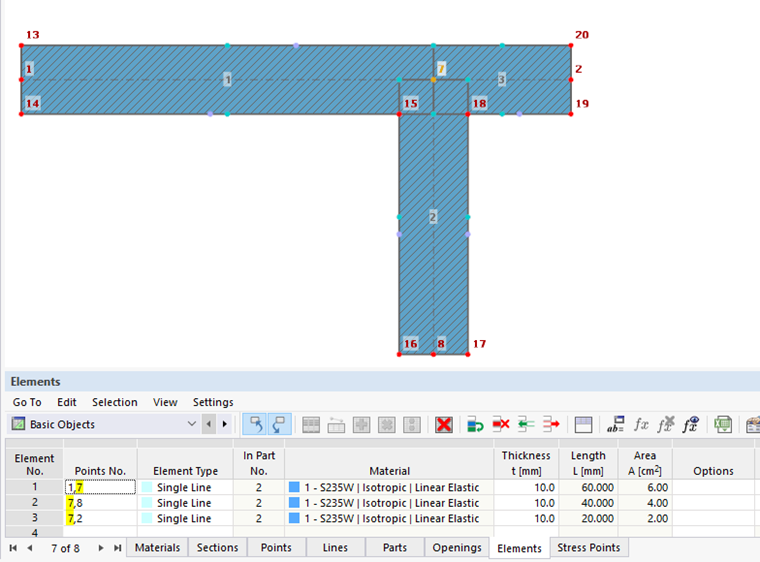

单元 1 根据功能的应用分为单元 1 和单元 3（图 4）。 现在，元件 1、2 和 3 通过公共点 7 相互连接。
► 图像 | 单元 1、2 和 3 通过点 7 连接 https://www.dlubal.com/de/img/041512

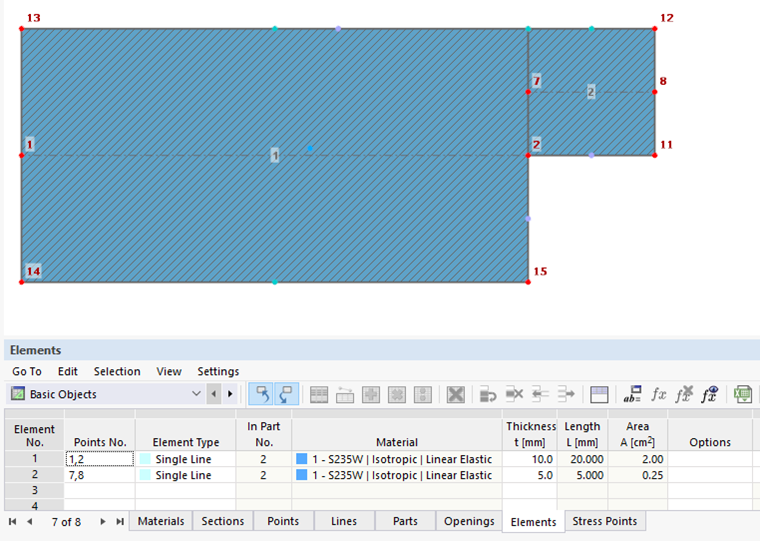

两个单元如图 5 所示。 单元 1 有点 1 和 2，单元 2 有点 7 和 8。 单元 1 和单元 2 没有连接，因为它们不在同一个点上。
► 图像 | 单元 1 和 2 没有相互连接 https://www.dlubal.com/zh/img/041514
可以使用空单元在点 2 和点 7 之间建立连接（图 6 中的单元 3）。 空单元的厚度 t = 0 mm，剪切厚度 t * 0 mm。 单元1通过点2连接到单元3，单元3通过点7连接到单元2，因此整个截面是连通的。
► 图像 | 通过元件 3 连接元件 1 和 2 https://www.dlubal.com/de/img/041515

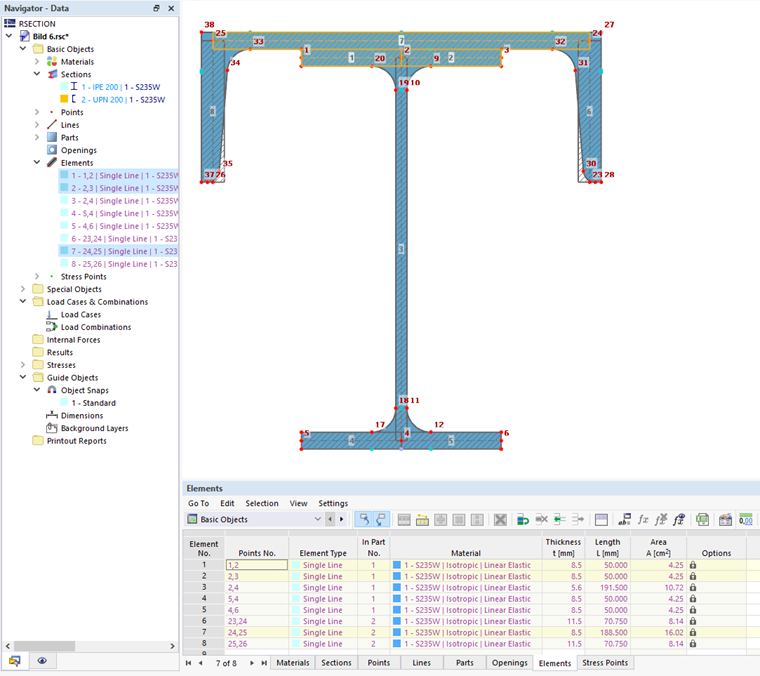

图 7 显示了两个截面。 截面 1 是包含单元 1 到 5 的 IPE 200。 截面 2 为包含单元 6-8 的 UPN 200。 截面 1 的单元不与截面 2 的单元相连，因为它们没有公共点。
► 图像 | 截面 1 和 2 未通过单元连接 https://www.dlubal.com/zh/img/041524

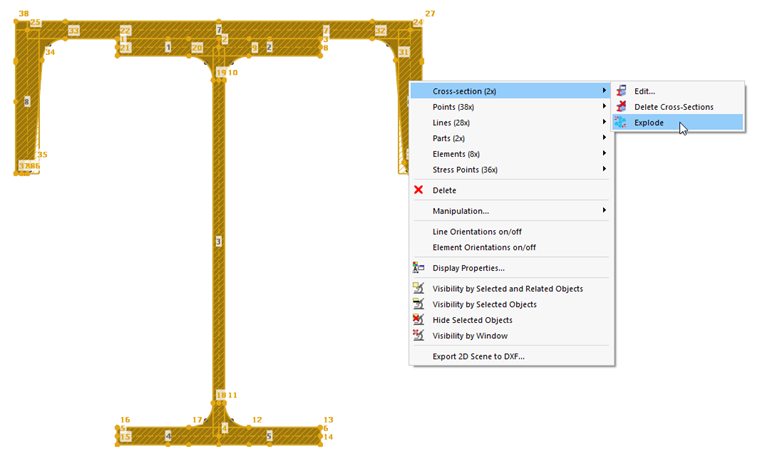

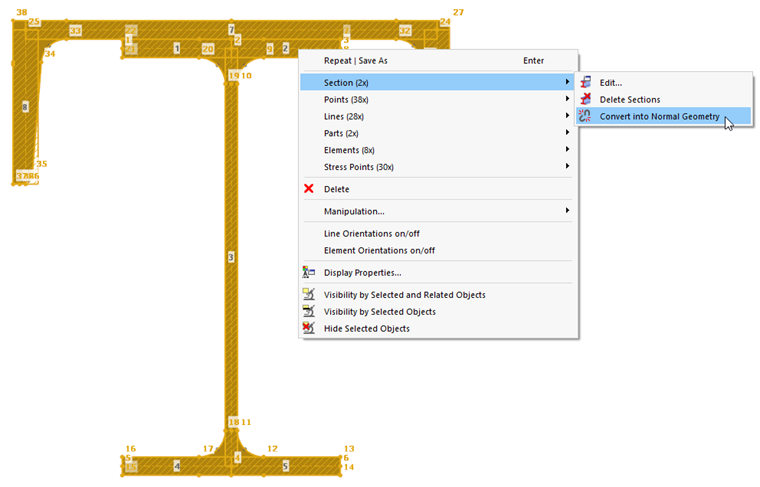

必须首先将截面分解为对象（点、线、单元、部分、洞口），然后才能对其进行编辑。 您可以通过在截面的右键菜单中选择“转换为普通几何形状”来完成此操作（图 8）。
► 图像 | 将横截面分解为单个对象 https://www.dlubal.com/de/img/041526
截面1的单元7与截面2的单元1和2的连接可以通过零元素建立。 单元 7 在连接点处被分割。 如果激活选项'自动连接线和单元'，则在设置单元时会自动进行划分。 在图 9中，单元 7 被分为单元 7 和单元 10。 单元 9 通过点 39 连接单元 10 和 7，通过点 2 连接单元 1 和 2。
► 图像 | 连接截面 1 和 2 的单元 https://www.dlubal.com/zh/img/041543
