Domanda:
Quando gli elementi sono collegati tra loro in RSECTION 1? Come possono essere collegati gli elementi non collegati?
Risposta:
Gli elementi sono collegati se condividono un punto comune.

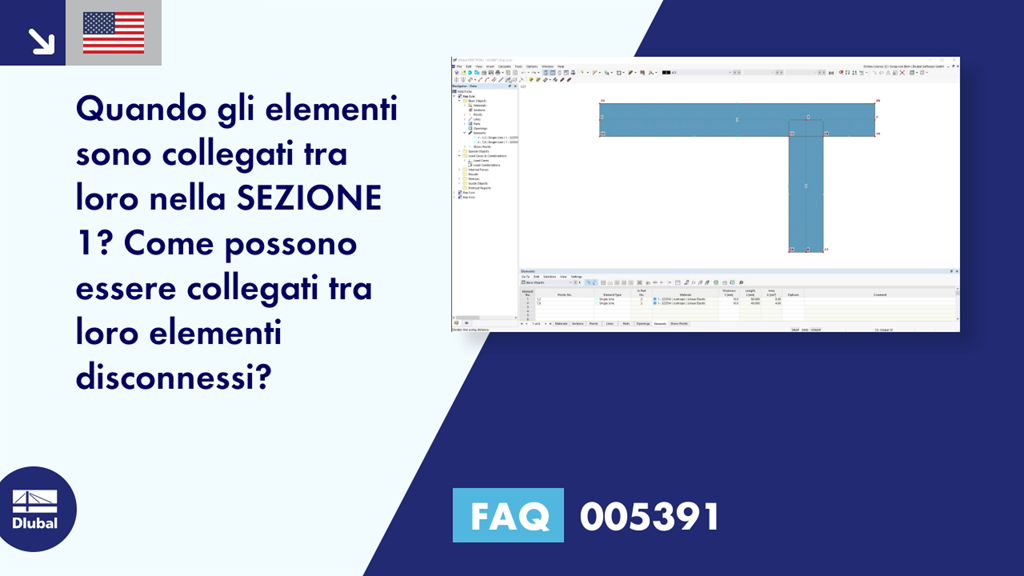

L'immagine 01 mostra due elementi. L'elemento 1 ha il punto 1 e il punto 2 e l'elemento 2 ha il punto 2 e il punto 7. Gli elementi 1 e 2 sono quindi collegati, perché condividono lo stesso punto 2.
L'immagine 02 mostra due elementi che si incrociano. L'elemento 1 ha il punto 1 e il punto 2 e l'elemento 2 ha il punto 7 e il punto 8. Gli elementi 1 e 2 non sono collegati, perché non condividono lo stesso punto.
È possibile collegare gli elementi che si intersecano utilizzando la funzione "Collega linee ed elementi". Basta trascinare una finestra sull'area in cui si desidera collegare gli elementi. Non è necessario catturare completamente gli oggetti (Figura 03).
Dopo aver applicato la funzione, l'elemento 1 è diviso in Elemento 1 e Elemento 3 (Figura 04). Gli elementi 1, 2 e 3 sono ora collegati tra loro tramite il punto comune 7.
L'immagine 05 mostra due elementi. L'elemento 1 ha il punto 1 e il punto 2 e l'elemento 2 ha il punto 7 e il punto 8. Gli elementi 1 e 2 non sono collegati, perché non condividono lo stesso punto.
È possibile creare un collegamento tra il punto 2 e il punto 7 utilizzando un elemento nullo (Elemento 3 nell'immagine 06). Un elemento nullo ha uno spessore t = 0 mm e uno spessore di taglio t* > 0 mm. L'elemento 1 è collegato all'elemento 3 tramite il punto 2 e l'elemento 3 è collegato all'elemento 2 tramite il punto 7, quindi l'intera sezione trasversale è collegata.
La figura 07 mostra due sezioni trasversali. La sezione trasversale 1 è un IPE 200, contenente gli elementi da 1 a 5. La sezione trasversale 2 è un UPN 200 che contiene gli elementi da 6 a 8. Gli elementi della sezione trasversale 1 non sono collegati agli elementi della sezione trasversale 2, poiché non condividono alcun punto comune.
È prima necessario dividere le sezioni trasversali nei loro singoli oggetti (punti, linee, elementi, parti, aperture) per modificarle. Per questo, utilizzare la funzione "Converti in geometria normale" nel menu di scelta rapida delle sezioni trasversali (Figura 08).
Il collegamento dell'elemento 7 della sezione trasversale 1 con l'elemento 1 e l'elemento 2 della sezione trasversale 2 può essere creato utilizzando un elemento nullo. L'elemento 7 deve essere diviso nel punto di collegamento. La divisione viene eseguita automaticamente quando si imposta l'elemento, se l'opzione "Collega automaticamente linee ed elementi" è attivata. Nell'immagine 09, l'elemento 7 è stato diviso negli elementi 7 e 10. L'elemento 9 collega l'elemento 10 e l'elemento 7 tramite il punto 39 e l'elemento 1 e l'elemento 2 tramite il punto 2.
