Frage:

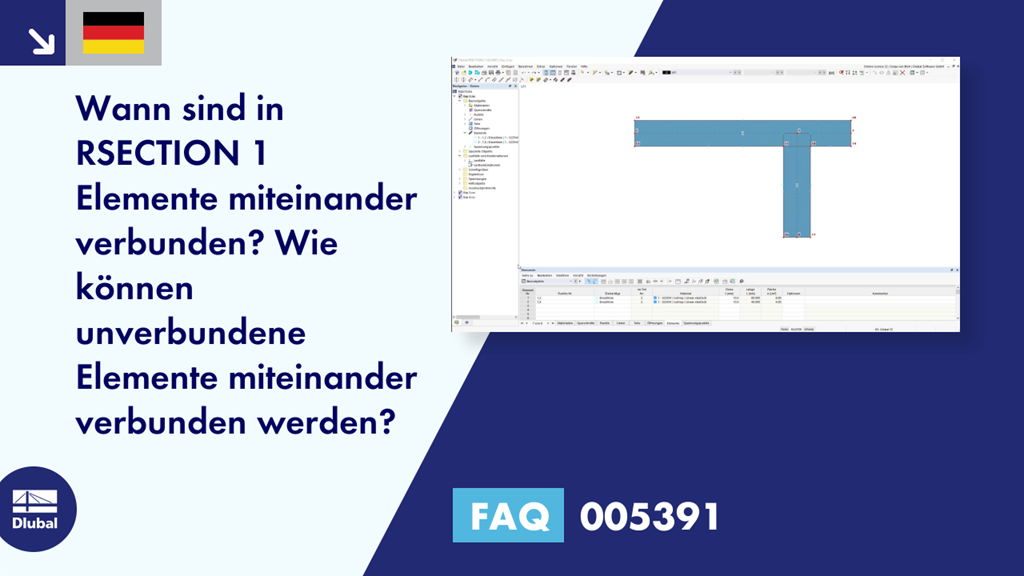

Wann sind in RSECTION 1 Elemente miteinander verbunden? Wie können unverbundene Elemente miteinander verbunden werden?
Antwort:
Elemente sind miteinander verbunden, wenn sie einen gemeinsamen Punkt teilen.
Im Bild 1 sind zwei Elemente dargestellt. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 2 und 7. Element 1 und 2 sind also miteinander verbunden, da sie denselben Punkt 2 teilen.
► Bild | Elemente 1 und 2 über Punkt 2 miteinander verbunden https://www.dlubal.com/de/img/041508
In Bild 2 sind zwei Elemente dargestellt, die sich kreuzen. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 7 und 8. Element 1 und 2 sind nicht verbunden, da sie nicht denselben Punkt teilen.
► Bild | Nicht verbundene Elemente 1 und 2 https://www.dlubal.com/de/img/041509
Die kreuzenden Elemente können Sie mit der Funktion 'Linien und Elemente verbinden' verbinden. Ziehen Sie einfach ein Fenster über den Bereich auf, in dem Sie die Elemente miteinander verbinden möchten. Es ist nicht erforderlich, die Objekte vollständig zu erfassen (Bild 3).
► Bild | Elemente 1 und 2 über 'Linien und Elemente verbinden' verbinden https://www.dlubal.com/de/img/041510
Element 1 ist nach Anwendung der Funktion in die Elemente 1 und 3 unterteilt (Bild 4). Die Elemente 1, 2 und 3 sind nun über den gemeinsamen Punkt 7 miteinander verbunden.
► Bild | Elemente 1, 2 und 3 über Punkt 7 verbunden https://www.dlubal.com/de/img/041512
In Bild 5 sind zwei Elemente dargestellt. Element 1 hat die Punkte 1 und 2 und Element 2 hat die Punkte 7 und 8. Elemente 1 und 2 sind nicht verbunden, da sie nicht denselben Punkt teilen.
► Bild | Elemente 1 und 2 nicht miteinander verbunden https://www.dlubal.com/de/img/041514
Eine Verbindung kann über ein Nullelement (Element 3 in Bild 6) zwischen den Punkten 2 und 7 hergestellt werden. Ein Nullelement hat eine Dicke t = 0 mm und eine Schubdicke t* 0 mm. Element 1 ist über Punkt 2 mit Element 3 und Element 3 ist über Punkt 7 mit Element 2 verbunden, sodass der gesamte Querschnitt verbunden ist.
► Bild | Verbindung der Elemente 1 und 2 über Element 3 https://www.dlubal.com/de/img/041515
In Bild 7 sind zwei Querschnitte dargestellt. Der Querschnitt 1 ist ein IPE 200, der die Elemente 1 bis 5 enthält. Der Querschnitt 2 ist ein UPN 200, der die Elemente 6 bis 8 enthält. Die Elemente des Querschnitts 1 sind nicht mit den Elementen des Querschnitts 2 verbunden, da diese keine gemeinsamen Punkte teilen.
► Bild | Querschnitte 1 und 2 nicht über Elemente verbunden https://www.dlubal.com/de/img/041524
Die Querschnitte müssen zunächst in ihre Einzelobjekte (Punkte, Linien, Elemente, Teile, Öffnungen) aufgelöst werden, damit diese bearbeitet werden können. Dies können Sie mit der Funktion 'In normale Geometrie umwandeln' im Kontextmenü der Querschnitte (Bild 8) erreichen.
► Bild | Querschnitte in Einzelobjekte auflösen https://www.dlubal.com/de/img/041526
Die Verbindung des Elements 7 des Querschnitt 1 mit den Elementen 1 und 2 des Querschnitt 2 kann über ein Nullelement hergestellt werden. Das Element 7 ist dazu an der Verbindungsstelle zu teilen. Die Teilung erfolgt beim Setzen des Elements automatisch, wenn die Option 'Linien und Elemente automatisch verbinden' aktiviert ist. In Bild 9 wurde das Element 7 in die Elemente 7 und 10 geteilt. Das Element 9 verbindet die Elemente 10 und 7 über den Punkt 39 sowie die Elemente 1 und 2 über den Punkt 2.
► Bild | Elemente der Querschnitte 1 und 2 verbinden https://www.dlubal.com/de/img/041543
