Question :
Quand les éléments sont-ils connectés les uns aux autres dans RSECTION 1 ? Comment les éléments déconnectés peuvent-ils être connectés les uns aux autres ?
Réponse :
Les éléments sont connectés lorsqu'ils partagent un point commun.

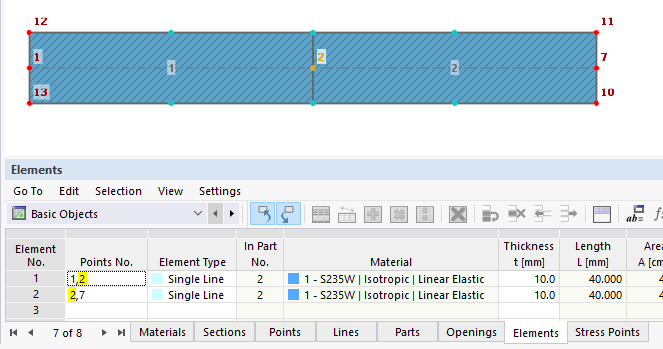

Deux éléments sont représentés dans la Figure 1. L'élément 1 a les points 1 et 2 et l'élément 2 a les points 2 et 7. Les éléments 1 et 2 sont donc connectés car ils partagent le même point 2.
► Image | Éléments 1 et 2 reliés entre eux via le point 2 https://www.dlubal.com/fr/img/041508

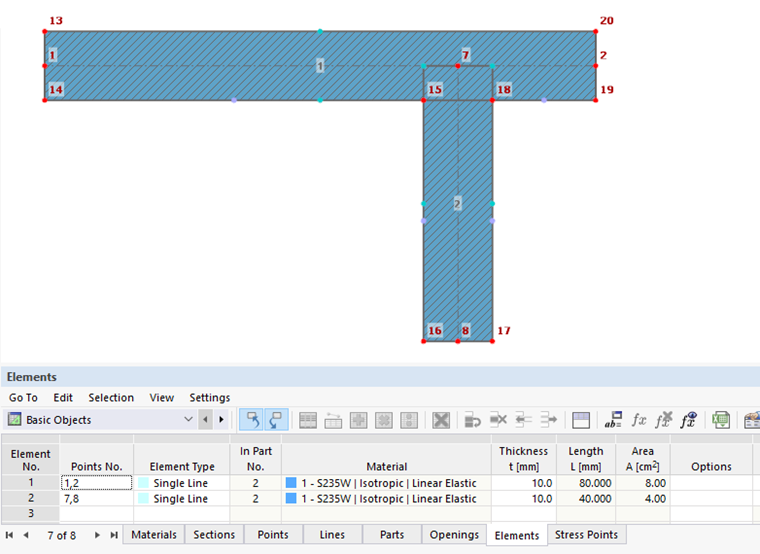

La figure 2 montre deux éléments qui se croisent. L'élément 1 a les points 1 et 2 et l'élément 2 a les points 7 et 8. Les éléments 1 et 2 ne sont pas connectés car ils ne partagent pas le même point.
► Image | Éléments déconnectés 1 et 2 https://www.dlubal.com/fr/img/041509

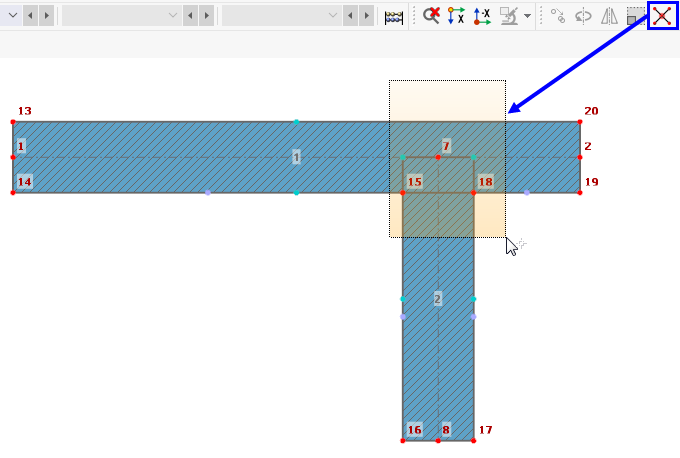

Vous pouvez connecter les éléments qui se croisent avec la fonction « Connecter les lignes et les éléments ». Faites simplement glisser une fenêtre sur la zone où vous souhaitez connecter les éléments ensemble. Il n'est pas nécessaire de capturer complètement les objets (Figure 3).
► Image | Connecter les éléments 1 et 2 via « Connecter les lignes et les éléments » https://www.dlubal.com/fr/img/041510
L'élément 1 est divisé en éléments 1 et 3 selon l'application de la fonction (Figure 4). Les éléments 1, 2 et 3 sont maintenant reliés entre eux via le point commun 7.
► Image | Éléments 1, 2 et 3 connectés via le point 7 https://www.dlubal.com/fr/img/041512

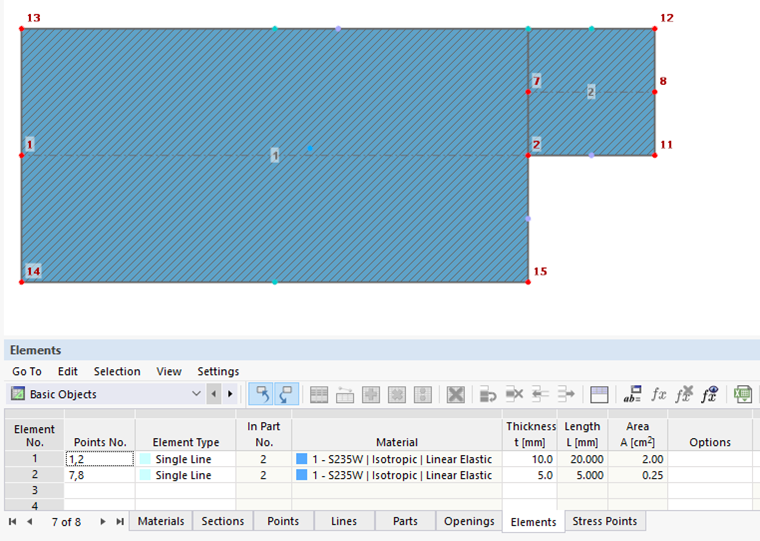

Deux éléments sont représentés dans la Figure 5. L'élément 1 a les points 1 et 2 et l'élément 2 a les points 7 et 8. Les éléments 1 et 2 ne sont pas connectés car ils ne partagent pas le même point.
► Image | Éléments 1 et 2 non reliés entre eux https://www.dlubal.com/fr/img/041514
Une connexion peut être établie entre les points 2 et 7 à l'aide d'un élément nul (élément 3 dans la Figure 6). Un élément nul a une épaisseur t = 0 mm et une épaisseur de cisaillement t * 0 mm. L'élément 1 est connecté à l'élément 3 via le point 2 et l'élément 3 est connecté à l'élément 2 via le point 7, de sorte que toute la section est connectée.
► Image | Connexion des éléments 1 et 2 via l'élément 3 https://www.dlubal.com/fr/img/041515
La Figure 7 montre deux sections. La section 1 est un IPE 200 contenant les éléments 1 à 5. La section 2 est un UPN 200 qui inclut les éléments 6 à 8. Les éléments de la section 1 ne sont pas connectés aux éléments de la section 2, car ils ne partagent pas de points communs.
► Image | Sections 1 et 2 non reliées par des éléments https://www.dlubal.com/fr/img/041524

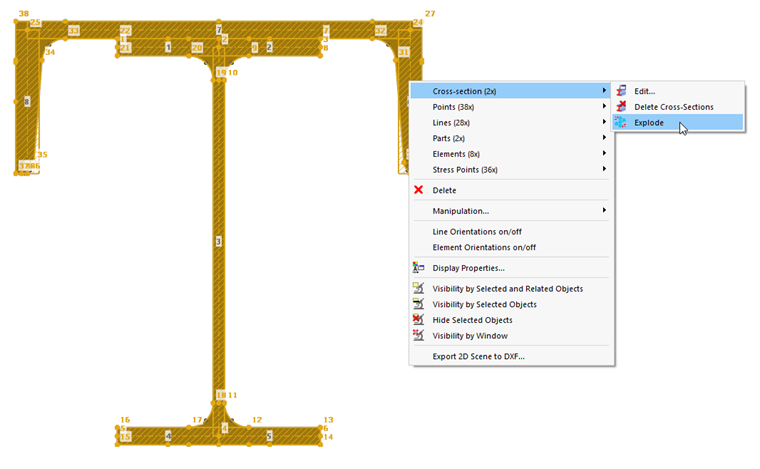

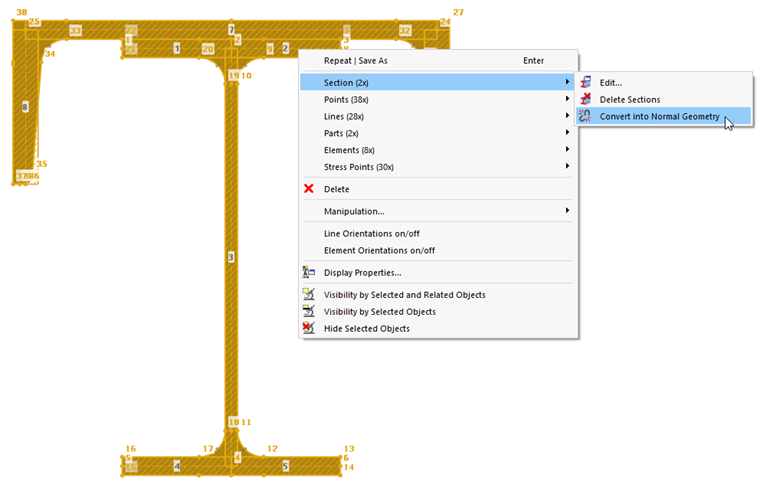

Les sections doivent d'abord être décomposées en leurs objets individuels (points, lignes, éléments, pièces, ouvertures) afin de pouvoir être modifiées. Pour ce faire, utilisez la fonction « Convertir en géométrie normale » dans le menu contextuel des sections (Figure 8).
► Image | Décomposition de sections en objets individuels https://www.dlubal.com/fr/img/041526

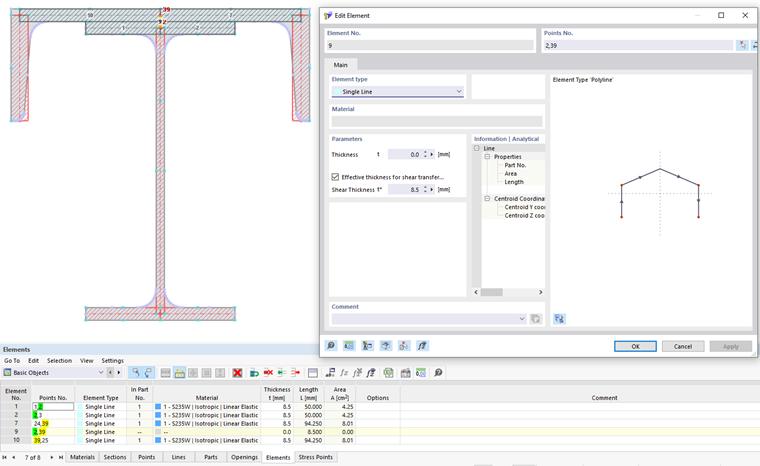

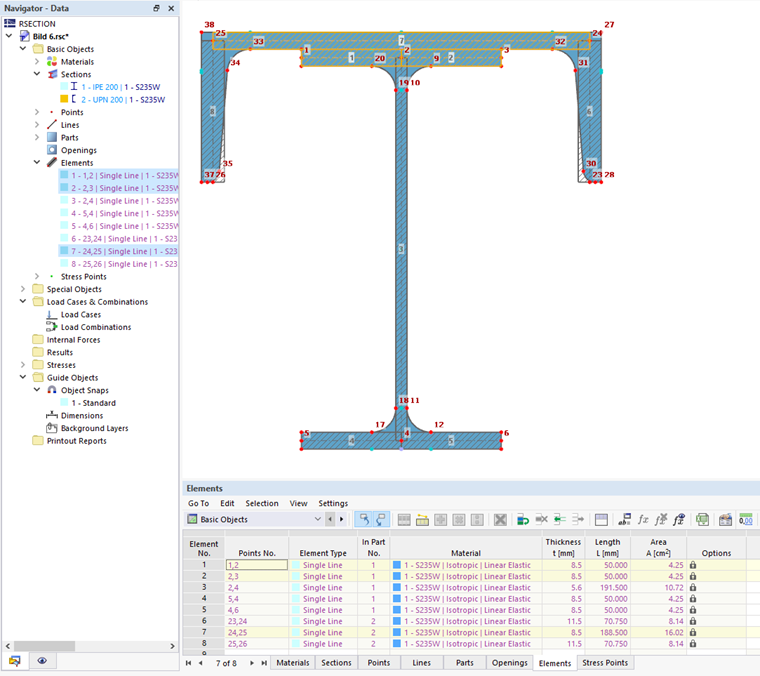

La connexion de l'élément 7 de la section 1 avec les éléments 1 et 2 de la section 2 peut être établie via un élément nul. L'élément 7 doit être divisé au niveau du point de connexion. La division a lieu automatiquement lorsque l'élément est défini si l'option « Connecter les lignes et les éléments automatiquement » est activée. Sur la figure 9, l'élément 7 a été divisé en éléments 7 et 10. L'élément 9 relie les éléments 10 et 7 aux éléments 1 et 2 via les points 39 et 2.
