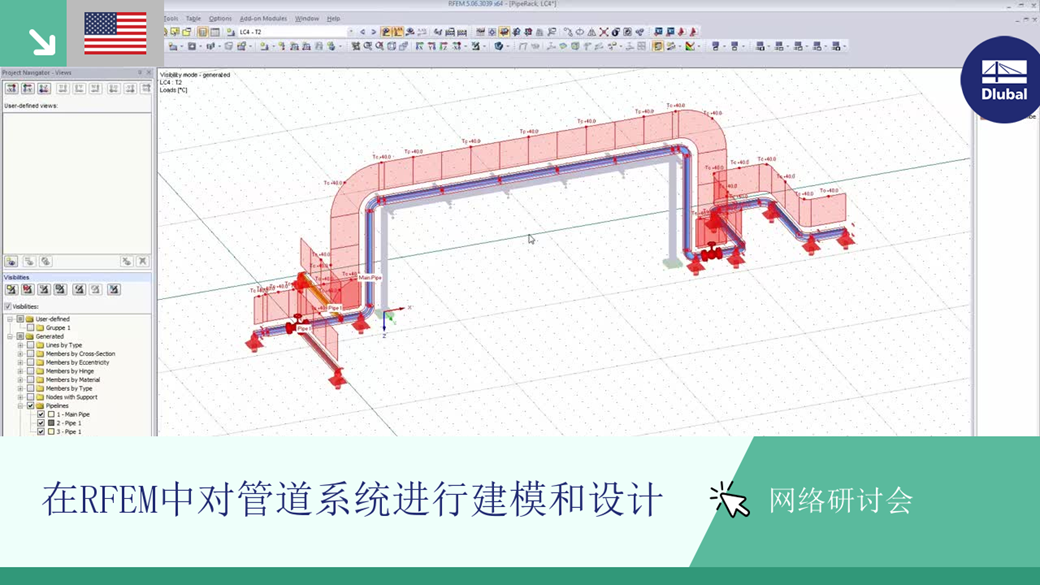

RFEM中的管道系统建模与设计

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

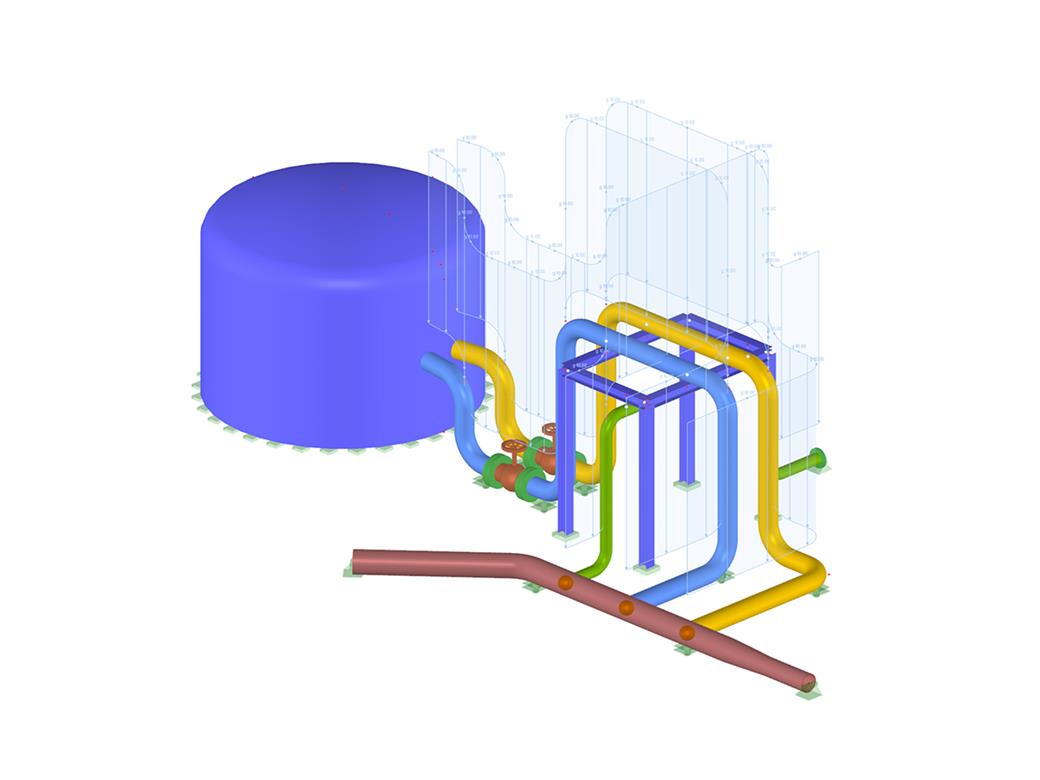

在 RFEM 中使用 RF‑PIPING 进行管道系统建模并定义荷载以及荷载组合和结果组合后，可以在附加模块 RF‑PIPING Design 中进行管道应力分析。

用户可以选择全部或部分管道与荷载、荷载或结果组合进行管道设计设计。 材料库中提供了符合 EN 13480-3、ASME B31.1-2012 和 ASME B31.3-2012 规定的各种材料。

计算完成后，结果清楚地显示在窗口中；例如，可以按截面、管道或杆件进行组合。 RFEM 中的利用率在整个模型上以图形方式显示。这样，您可以快速识别截面的临界区域或尺寸过大的区域。

除了在表格中显示的输入和结果数据外，还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。

• 设计按照EN 13480-3，ASME B31.1-2012和ASME B31.3-2012
• 检查管道所需的最小壁厚，考虑到制造余量、腐蚀和焊接系数
• 计算持续荷载作用、持续荷载和偶然荷载以及热膨胀引起的应力
• RFEM 打印报告中包含表格和图形的结果文档

• Graphical input of pipelines and piping components
• 在 RFEM 图形窗口中可清晰显示管道和管件
• 全面的管道截面和材料库
• 包含法兰、异径管、三通管和膨胀节的数据库
• 考虑管道结构（绝缘、衬套、镀锡板）
• 自动计算应力放大系数和柔度系数
• 荷载工况中包含特定的管道作用类别
• 可选荷载自动组合
• 在工作温度（默认设置）或参考温度（安装温度）下考虑材料属性（弹性模量、热膨胀系数）
• 考虑压力引起的应变和隆起（波登效应）
• 支撑结构与管道系统之间的相互作用
