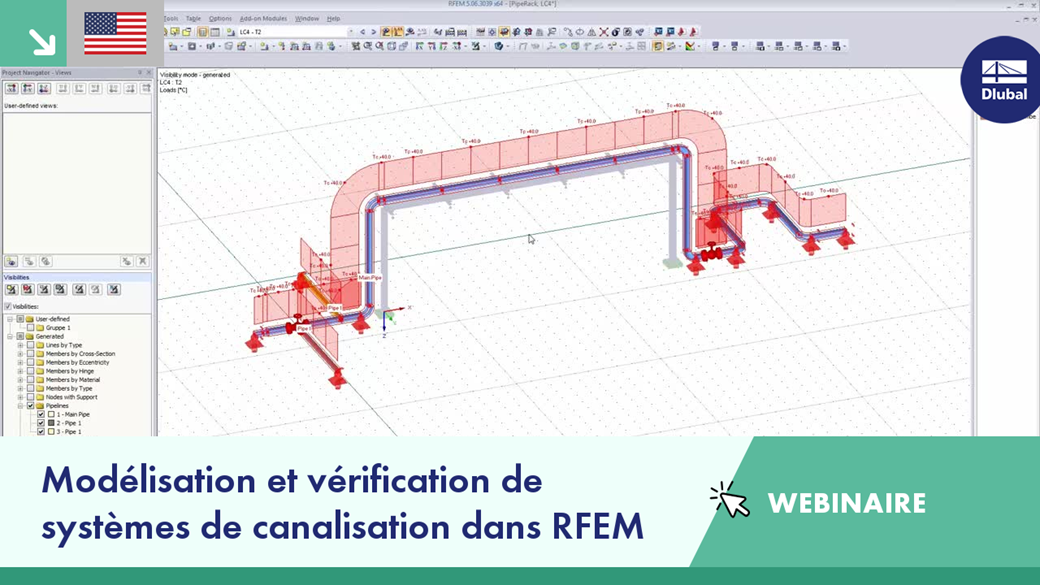

Modélisation et vérification de systèmes de canalisation dans RFEM

Les éléments structuraux d'un bâtiment réel ne sont pas tous inclus dans un modèle de structure. A titre d'exemple, nous allons observer un tuyau qui longe une plateforme d’échafaudage en acier.

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

Les logiciels RFEM 5 et RSTAB 8 offrent la possibilité d'affecter des non-linéarités aux articulations de barre. Outre les non-linéarités « Fixé si... » et « Activité partielle... », vous pouvez sélectionner « Diagramme... ». Si vous sélectionnez l'option « Diagramme... », il est nécessaire de préciser les paramètres en fonction du comportement au niveau de l’articulation de barre. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Après avoir modélisé des systèmes de canalisations dans RFEM à l'aide de RF-PIPING et défini les charges ainsi que les combinaisons de charges et de résultats, vous pouvez effectuer une analyse des contraintes de tuyauterie dans le module additionnel RF-PIPING Design.

Vous pouvez sélectionner tout ou seulement quelques canalisations et charges, combinaisons de charges ou de résultats pour la vérification des canalisations. La bibliothèque de matériaux contient différents matériaux conformes aux normes EN 13480-3, ASME B31.1-2012 et ASME B31.3-2012.

Après le calcul, les résultats sont affichés dans des fenêtres clairement organisées. par section, par canalisation ou par barre. Vous pouvez également afficher graphiquement le ratio de vérification sur l'ensemble du modèle dans RFEM. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.

• Vérifications selon l'EN 13480-3, l'ASME B31.1-2012 et l'ASME B31.3-2012
• Contrôle des épaisseurs de paroi minimum pour les tuyaux avec considération des tolérances de fabrication, de la corrosion et du coefficient de soudure
• Analyse des contraintes pour les charges permanentes ou transitoires, ainsi que pour les dilatations thermiques
• Résultats et graphiques dans le rapport d'impression de RFEM

• Sortie graphique des canalisations et des composants
• Affichage illustré des canalisations et des composants dans la fenêtre graphique de RFEM
• Vaste bibliothèque de sections et matériaux de canalisation
• Vaste bibliothèque de rebords, réducteurs, tés et compensateurs de dilatation
• Considération de la structure (isolation, revêtement, fer-blanc)
• Calcul automatique des facteurs de contraintes et de flexibilité
• Catégories spécifiques de groupes d'action pour les cas de charge
• Automatisation facultative des combinaisons de cas de charges
• Considération des propriétés de matériaux (module d'élasticité, coefficient d'expansion thermique) avec pour référence la température en usage (paramètre par défaut) ou pour la température de référence du matériau (assemblage)
• Considération de la déformation et du soulèvement dus à la pression (effet Bourdon)
• Interaction entre la structure porteuse et les canalisations
