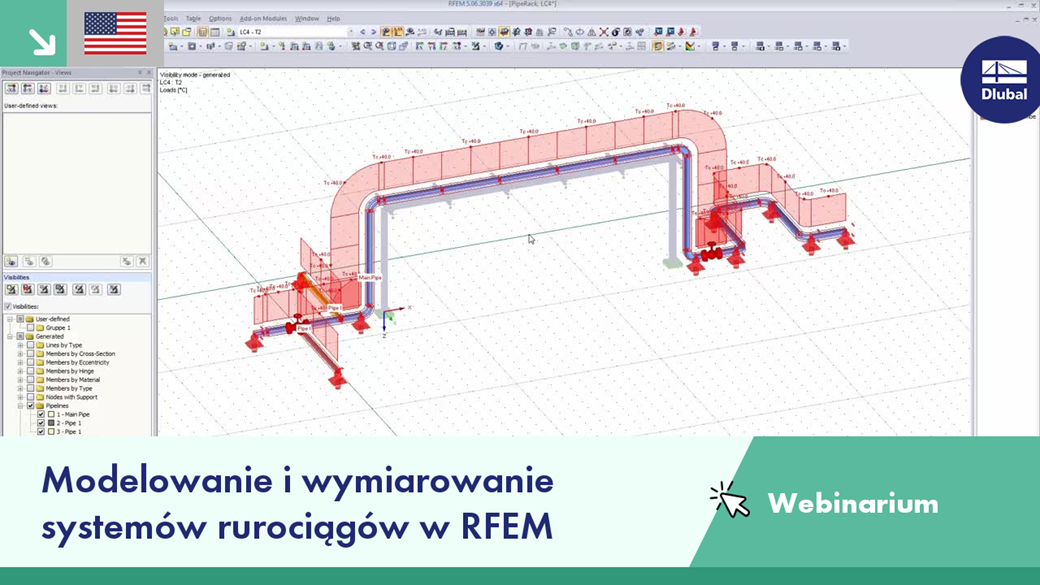

Modelowanie i wymiarowanie systemów rurociągów w RFEM

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.

Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.

• Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
• Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
• Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
• Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM

• Graficzne wprowadzanie przewodów i elementów rurowych
• Wizualizacja rurociągów i elementów rurowych w grafice RFEM
• Obszerne biblioteki przekrojów i materiałów rurociągów
• Obszerne biblioteki pasów, redukcji, trójników i kompensatorów
• Uwzględnienie konstrukcji rurociągów (izolacja, okładzina, cyna-płyta)
• Automatyczne obliczanie współczynników intensyfikacji naprężeń i współczynników elastyczności
• Określone kategorie oddziaływania rurociągów dla przypadków obciążeń
• Opcjonalna automatyczna kombinatoryka przypadków obciążeń
• Uwzględnienie właściwości materiału (moduł sprężystości, współczynnik rozszerzalności cieplnej) w temperaturze roboczej (ustawienie domyślne) lub w temperaturze odniesienia (montaż) materiału
• Uwzględnienie odkształcenia i odkształcenia parcia (efekt Bourdona)
• Interakcja między konstrukcją nośną a systemem rurociągów
