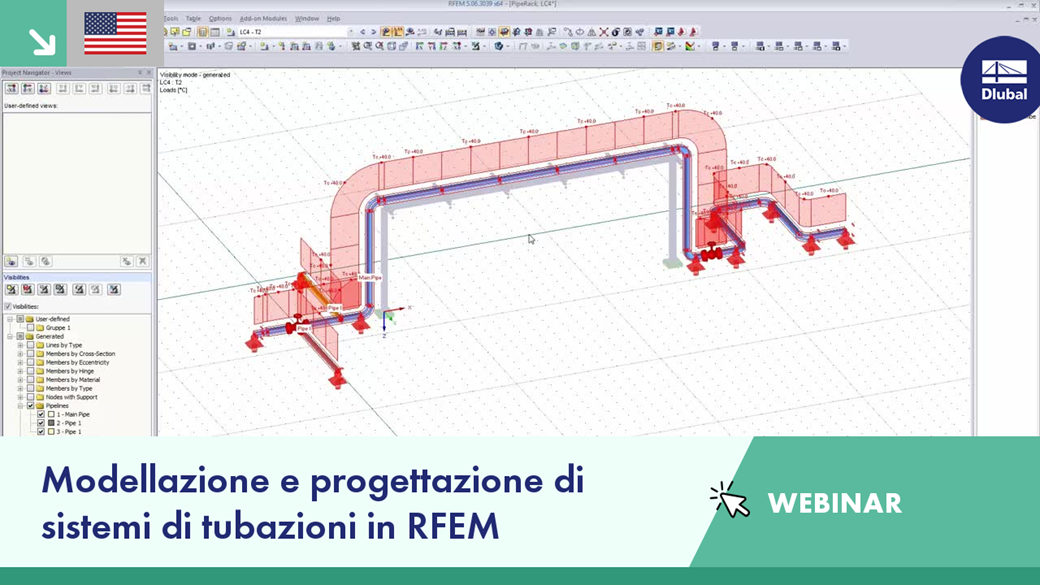

Modellazione e verifica di sistemi di tubazioni in RFEM

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft.

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

Dopo aver modellato i sistemi di tubazioni in RFEM utilizzando RF-PIPING e aver definito i carichi e le combinazioni di carico e di risultati, è possibile eseguire l'analisi delle tensioni delle tubazioni nel modulo aggiuntivo RF-PIPING Design.

È possibile selezionare tutte o solo alcune tubazioni e carichi, combinazioni di carico o di risultati per la verifica delle tubazioni. La libreria dei materiali fornisce vari materiali secondo le norme EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.

Dopo il calcolo, i risultati vengono visualizzati in finestre disposte in modo chiaro; ad esempio, per sezione trasversale, per tubazione o per aste. È anche possibile visualizzare il rapporto di lavoro graficamente sull'intero modello in RFEM. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.

• Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
• Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
• Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
• Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici

• Input grafico delle componenti per condotte e tubazioni
• Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
• Librerie complete per sezioni trasversali e materiali di tubazioni
• Librerie complete per flange, riduzioni, T e giunti di dilatazione
• Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
• Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
• Categorie di azioni specifiche delle tubazioni per i casi di carico
• Combinazione automatica opzionale dei casi di carico
• Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
• Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
• Interazione tra la struttura portante e il sistema di tubazioni
