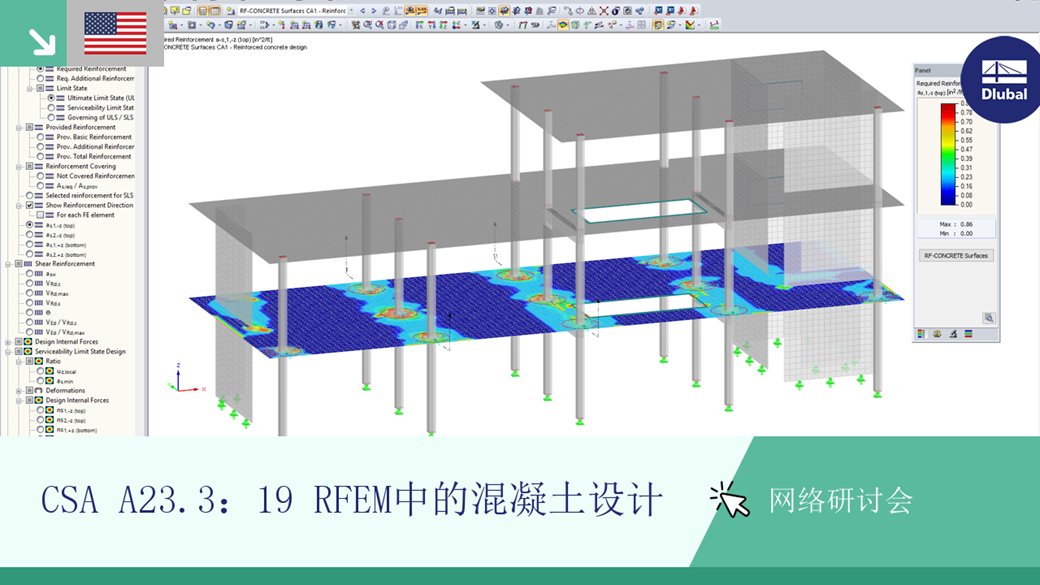

CSA A23.3：19 RFEM中的混凝土设计

使用 RF-CONCRETE Members 可以按照 ACI 318-14 进行混凝土梁的设计。 准确地设计混凝土梁的受拉、受压和受剪钢筋是出于安全考虑的重要因素。 下面的文章将按照 ACI 318-14 标准使用逐步的解析方程来确定 RF-CONCRETE Members 中的配筋设计，包括弯矩强度、抗剪强度和所需配筋。 所分析的双钢筋混凝土梁实例包括抗剪钢筋，将在承载能力极限状态 (ULS) 下进行设计。

对于较大的应力变化范围和较大的荷载变化幅度的作用力，必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下，混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。

本文以钢纤维混凝土板为例，为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。

您有单柱截面或带角度的墙需要进行冲切验算吗？

没问题。 在 RFEM 6 中，您不仅可以对矩形和圆形截面，还可以对任何截面形状进行冲切设计。

在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱（章节 5.3.2）和梁（章节 5.6）进行简化的抗火设计。

在简化的抗火验算时可以使用以下设计验算：

• 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
• 梁： 最小尺寸和间距按照表 5.5 和 5.6

确定抗火验算的内力有两种方法。

• 1 在这种情况下，偶然设计状况的内力直接包括在设计中。
• 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减，然后用于抗火验算。

此外，可以根据公式 4对轴距进行修正。 5.5.

使用“混凝土设计”模块，您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。

在设计配置中可以选择两种疲劳设计方法或设计水平：

• 设计等级 1： 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2)： 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式，对于频遇作用组合，采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定，通过容许应力的上限和下限来确定。
• 分析水平 2： 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算)： 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用_Qfat ，
