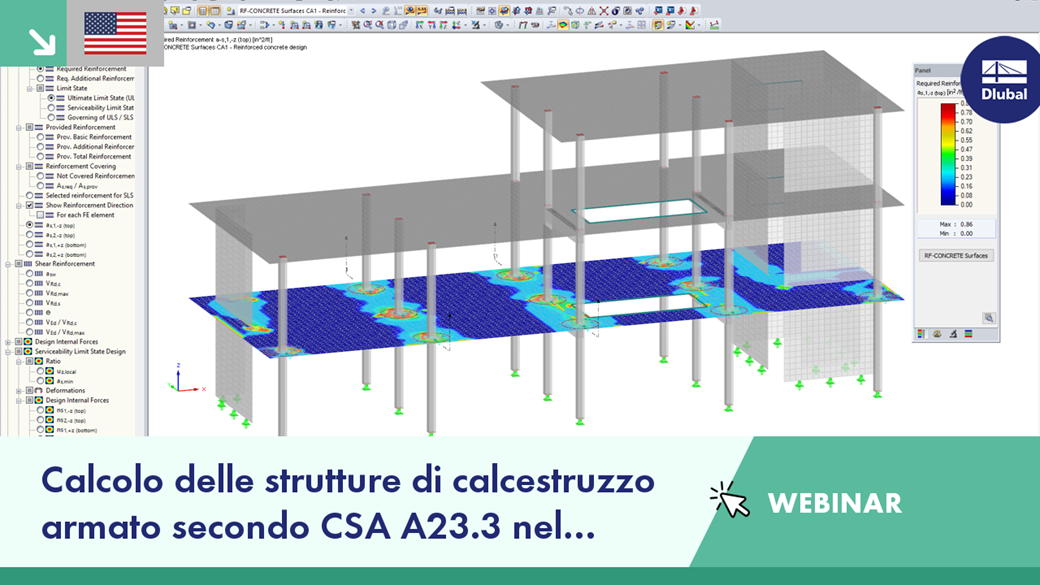

Calcolo delle strutture di calcestruzzo armato secondo CSA A23.3 nel programma RFEM

Utilizzando RF-CONCRETE Members, la progettazione di travi in calcestruzzo è possibile secondo ACI 318-14. La progettazione accurata dell'armatura a trazione, compressione e taglio della trave di calcestruzzo è importante per considerazioni di sicurezza. Il seguente articolo confermerà la verifica dell'armatura in RF-CONCRETE Members utilizzando le equazioni analitiche dettagliate secondo la norma ACI 318-14, tra cui la resistenza del momento, la resistenza a taglio e l'armatura richiesta. L'esempio di trave in calcestruzzo doppiamente armato analizzato include l'armatura a taglio e sarà progettato secondo lo stato limite ultimo (SLU).

La verifica a fatica secondo EN 1992-1-1 deve essere eseguita per i componenti strutturali soggetti a grandi intervalli di tensione e/o a molte variazioni di carico. In questo caso, le verifiche per il calcestruzzo e l'armatura vengono eseguite separatamente. Sono disponibili due metodi di verifica alternativi.

Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.

Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?

Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.

Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).

Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:

• Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
• Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6

È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.

• 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
• 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.

Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

• Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
• Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
