可以直接在RSTAB程序中绘图吗?

回答

是的,您可以直接从RSTAB或RFEM进行绘图。您可以直接将图像发送到网络绘图仪或本地绘图仪,只要该绘图仪安装为Windows打印机即可。

选择要绘制的图形,然后单击[打印]。在“图形打印输出”对话框中指定以下内容:在“图形”选项卡的“图形图像”部分,选择“直接在打印机中”选项。在同一选项卡的“图形尺寸”选项中选择“窗口填充”选项。

单击[确定],打开“打印”对话框,在该对话框中设置已安装的打印机或绘图仪。在驱动程序属性中可以指定纸张尺寸。

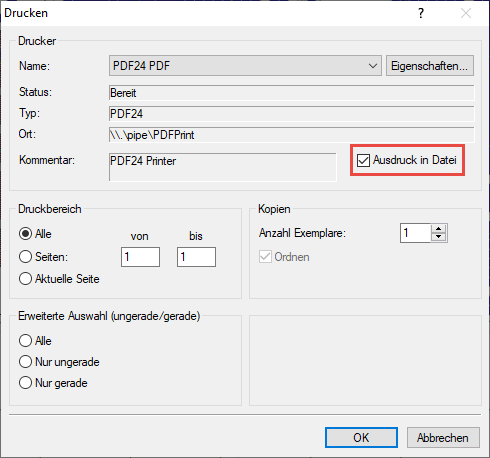

也可以从文件中进行绘图。为此,在“打印”对话框中选择“打印到文件”复选框。创建一个.prn文件。如果将文件格式重命名为.hgl,可以在图像编辑器中导入并发送给绘图仪。

关键词

绘图 表单格式 页面格式 打印输出
